كيفية إنشاء مخطط كفافي في Matplotlib

تُعد المخططات الكفافية (Contour Plots) واحدة من أقوى وأعرق الأدوات الرياضية والبصرية المستخدمة لتمثيل الدوال الرياضية متعددة المتغيرات والحقول العددية المعقدة في فضاء ثنائي الأبعاد. يرتكز المفهوم الأساسي للمخطط الكفافي على تفكيك دالة تعتمد على متغيرين مستقلين إلى مستويات متساوية الارتفاع، مما يتيح للباحث والمحلل إمكانية قراءة التضاريس الرياضية الطوبولوجية والظواهر الفيزيائية والإحصائية المعقدة بدقة متناهية دون الحاجة إلى التفاعل مع نماذج ثلاثية الأبعاد قد تعاني من التشويه الإسقاطي أو صعوبة الاستقراء الكمي. وتكتسب هذه التقنية أهمية محورية في المنظومات البحثية الحديثة؛ حيث تشكل جسراً بصرياً بين النظريات المجردة والتطبيقات الحسابية المتطورة.

في إطار لغة البرمجة بايثون (Python)، تبرز مكتبة Matplotlib بوصفها حجر الزاوية للمحاكاة والتصور العلمي؛ إذ توفر بنية تحتية هندسية مرنة وقوية تتيح للمستخدمين بناء وتخصيص المخططات الكفافية بمستويات غير محدودة من الدقة والجمالية البرمجية. من خلال التكامل السلس مع مكتبة الحوسبة العددية NumPy، تسمح Matplotlib بمعالجة شبكات الإحداثيات الكثيفة وتحويل المصفوفات الرياضية العملاقة إلى تمثيلات بصرية فائقة الوضوح، تغطي طيفاً واسعاً من التخصصات يبدأ من ميكانيكا الموائع والديناميكا الحرارية، ويمتد إلى فيزياء الكم، ونظم المعلومات الجغرافية، والتعلم الآلي والذكاء الاصطناعي.

يهدف هذا الدليل الشامل والمفصل إلى تفكيك كافة الجوانب النظرية، الرياضية، والتطبيقية لإنشاء المخططات الكفافية والتحكم التام في خصائصها داخل بيئة Matplotlib. سنستعرض الرحلة الكاملة بدءاً من الأسس الرياضية لبناء شبكات الإحداثيات وتوليد الأسطح، مروراً بالتفريق التقني الدقيق بين المخططات الخطية والمخططات الممتلئة، وإدارة خرائط الألوان والتطبيع الرياضي للمستويات، وانتهاءً بأساليب التخصيص المتقدمة لحقول المتجهات، والتسميات التوثيقية، والإسقاطات ثلاثية الأبعاد، واستراتيجيات التصدير للنشر الأكاديمي عالي الجودة في المجلات العلمية المحكمة.

1. مقدمة نظرية حول المخططات الكفافية وأهميتها في التحليل البصري

1.1 مفهوم المخطط الكفافي (Contour Plot) وأصوله الطبوغرافية

المخطط الكفافي هو تمثيل بياني ثنائي الأبعاد لدالة رياضية ثلاثية الأبعاد تأخذ الشكل الرياضي العام $z = f(x, y)$، حيث يمثل الخط الكفافي المنحنى الذي يصل بين جميع النقاط المتجاورة في المستوى الإحداثي التي تمتلك القيمة نفسها للمتغير التابع $z$. في السياق الرياضي الصرف، تُعرف هذه الخطوط باسم خطوط تساوي القيمة (Isolines) أو خطوط المستوى (Level Sets)، وهي تمثل التقاطع الهندسي الأفقي بين مستوٍ موازٍ للمستوى$xy$ عند قيمة ثابتة $z = c$ مع السطح ثلاثي الأبعاد الموصوف بالدالة. هذا المفهوم الرياضي يمنح المحلل القدرة على فك تشابك التغيرات التدريجية في الدوال، ومعرفة كيفية تحول السطح في مختلف الاتجاهات المكانية بدقة تحليلية متناهية.

ترجع الجذور التاريخية للمخططات الكفافية إلى علم الخرائط والمساحة (Cartography)، حيث ظهرت في القرن الثامن عشر لتصوير التضاريس الجغرافية وقياس أعماق البحار والمحيطات (Isobaths) ثم تطورت لتصوير الارتفاعات الجبلية فوق مستوى سطح البحر (Isohypses). سمح هذا الابتكار للعلماء والمستكشفين بتحويل التضاريس الطبيعية الوعرة ثلاثية الأبعاد إلى وثائق ورقية ثنائية الأبعاد يمكن قياس المسافات والانحدارات عليها بدقة هندسية صارمة. ومع بزوغ فجر الثورة الرقمية والحوسبة العلمية، انتقلت هذه التقنية من الورق الطبوغرافي إلى خوارزميات المعالجة الرقمية لتصبح أداة قياسية في النمذجة الإحصائية، ونظرية الحقول، ودراسة الدوال الرياضية المعقدة.

تكمن العبقرية الهندسية للمخطط الكفافي في قدرته الفائقة على ضغط الأبعاد الثلاثية في مسقط ثنائي الأبعاد عالي الكثافة المعلوماتية دون فقدان الترابط الرياضي بين المتغيرات. هذا الإسقاط يحافظ على العلاقات المكانية التدرجية؛ فالتقارب الشديد بين خطوط الكفاف يعكس انحداراً حاداً ومعدل تغير مرتفع للمتغير $z$ بالنسبة للمتغيرين $x$ و $y$، في حين يشير التباعد الواسع بين الخطوط إلى انبساط السطح واستقراره الطوبولوجي، مما يوفر قراءة بصرية فورية وسريعة للبنية الرياضية الكامنة وراء البيانات دون الحاجة إلى معالجة رسومية معقدة أو تدوير للأشكال في الفراغ.

1.2 أهمية الرسوم الكفافية في تحليل البيانات المعقدة

تلعب الرسوم الكفافية دوراً محورياً لا غنى عنه في تحليل وفهم مسائل التحسين الرياضي (Mathematical Optimization)، حيث تُستخدم لتمثيل سطوح دوال التكلفة والخسارة (Loss Functions). في خوارزميات تعلم الآلة والتعلم العميق، مثل خوارزمية الانحدار التدريجي (Gradient Descent) وتنويعاتها المختلفة كـ Adam و RMSprop، يتم إسقاط مسار الخوارزمية مباشرة فوق المخطط الكفافي لدالة الخسارة. يسمح هذا الإسقاط للمهندسين والباحثين برصد سلوك النموذج الحسابي بدقة، وتشخيص مشكلات مثل الوقوع في القيعان المحلية (Local Minima)، أو التعثر عند نقاط السرج (Saddle Points)، أو التذبذب العنيف داخل الأودية الضيقة ذات الانحدار غير المتماثل (Ill-conditioned Valleys).

تمتد التطبيقات العملية للمخططات الكفافية لتشمل العلوم الفيزيائية والهندسية بشكل واسع. في مجال الديناميكا الحرارية، تُستخدم هذه المخططات لتوضيح توزيع درجات الحرارة داخل الأجسام الصلبة والغازية وتتبع خطوط تساوي الحرارة (Isotherms)، بينما تُستخدم في الكهرومغناطيسية لتوضيح خطوط تساوي الجهد الكهربائي (Equipotential Lines) وحساب شدة المجال الكهربائي المتعامد معها. كما تمثل الرسوم الكفافية العمود الفقري لعلوم الأرصاد الجوية؛ حيث يتم رسم خطوط تساوي الضغط الجوي (Isobars) لتحديد مراكز الضغط المرتفع والمنخفض، وتوقع حركة الرياح والأعاصير، بالإضافة إلى خطوط تساوي درجات الحرارة والأمطار التي تسهم في بناء النماذج المناخية التنبؤية المعقدة.

في مجالات الإحصاء المكاني وتحليل البيانات الحيوية، توفر المخططات الكفافية إمكانية فريدة لتقدير وتصور دوال الكثافة الاحتمالية ثنائية المتغير (Bivariate Kernel Density Estimation). تتيح هذه الرسوم للباحثين استكشاف التكتلات السكانية، ومناطق تركز الظواهر الوبائية، ومستويات التلوث البيئي في المناطق الجغرافية المختلفة. إن التحويل البصري للبيانات النقطية المبعثرة إلى حقول كفافية مستمرة يسهم في تجريد الضوضاء الإحصائية وإبراز الأنماط الهيكلية الجوهرية التي تقود إلى اتخاذ قرارات تحليلية مبنية على براهين بصرية قاطعة وقابلة للتفسير العلمي.

1.3 المقارنة بين المخططات السطحية ثلاثية الأبعاد والمخططات الكفافية ثنائية الأبعاد

عند المفاضلة بين المخططات السطحية ثلاثية الأبعاد (3D Surface Plots) والمخططات الكفافية ثنائية الأبعاد، يجب مراعاة التوازن بين الجاذبية البصرية الأولية والقدرة على الاستنباط التحليلي الدقيق. على الرغم من أن الرسوم السطحية ثلاثية الأبعاد تقدم منظراً بديهياً يماثل الواقع الملموس، إلا أنها تعاني من قيود جوهرية تتعلق بالإدراك البصري والتكلفة الحسابية. يتطلب عرض الأسطح ثلاثية الأبعاد إجراء عمليات إسقاط منظوري واستهلاكاً كبيراً لذاكرة وحدة معالجة الرسوميات (GPU)، فضلاً عن أن التفاعل معها يتطلب تدوير النموذج باستمرار لفهم كامل معالمه الطوبولوجية وتجاوز المشكلات الإدراكية الناتجة عن زوايا الرؤية الثابتة.

أحد أكبر عيوب الرسوم ثلاثية الأبعاد هو ظاهرة الاحتجاب والتداخل البصري (Occlusion)، حيث تقوم التموجات المرتفعة أو القمم في مقدمة المشهد بحجب الوديان والمنخفضات الواقعة خلفها، مما يؤدي إلى إخفاء معلومات حاسمة عن الباحث. كما أن التشويه المنظوري (Perspective Distortion) يجعل من الصعب جداً مقارنة ارتفاعات نقطتين متباعدتين بدقة على السطح ثلاثي الأبعاد، حيث تبدو العناصر البعيدة أصغر حجماً وأقل وضوحاً من العناصر القريبة، وهو ما يتعارض مع معايير القياس الصارمة في الأوراق البحثية والتقارير العلمية الدقيقة.

في المقابل، تتفوق المخططات الكفافية ثنائية الأبعاد في تقديم إسقاط قياسي وموضوعي للبيانات؛ إذ تظهر جميع مناطق الفضاء الإحداثي على مستوى بصري واحد دون أي احتجاب أو تشويه منظوري. يمكن للباحث وضع مسطرة قياس هندسية، أو قراءة إحداثيات النقاط الحرجة مباشرة، وحساب التدرجات الرياضية (Gradients) والمشتقات الجزئية بدقة فائقة من خلال المسافات الفاصلة بين الخطوط. هذه الكفاءة الاستثنائية في نقل المعلومة الرياضية والوضوح الكمي تجعل المخططات الكفافية الخيار المفضل والأساسي في المنشورات الأكاديمية والبيئات الحسابية التي تتطلب دقة متناهية وسرعة في التفسير.

2. الأسس الرياضية وتجهيز شبكة الإحداثيات باستخدام NumPy

2.1 مفهوم وتطبيق الدالة numpy.meshgrid

لبناء مخطط كفافي في لغة بايثون، لا يمكن الاعتماد المباشر على المتجهات أحادية البعد؛ لأن الدالة الرياضية $z = f(x, y)$ تتطلب تقييماً شاملاً عند كل نقطة تقاطع محتملة في الفضاء ثنائي الأبعاد الممتد عبر النطاقين $[x_{\min}, x_{\max}]$ و $[y_{\min}, y_{\max}]$. هنا تبرز الأهمية الرياضية والبرمجية لدالة numpy.meshgrid، وهي أداة مصفوفية مخصصة لتحويل متجهين أحاديي البعد يمثلان المحاور المستقلة إلى مصفوفتين ثنائيتي الأبعاد تحتويان على شبكة الإحداثيات المستعرضة بالكامل، مما يمهد الطريق لإجراء الحوسبة الاتجاهية فائقة السرعة.

من الناحية الهيكلية، إذا كان لدينا متجه $X$ يحتوي على $N$ من العناصر، ومتجه $Y$ يحتوي على $M$ من العناصر، فإن الدالة تقوم بتكرار صفوف المتجه $X$ بمقدار $M$ مرة لإنشاء مصفوفة الإحداثيات الأفقية، وتكرار أعمدة المتجه $Y$ بمقدار $N$ مرة لإنشاء مصفوفة الإحداثيات الرأسية. النتيجة هي مصفوفتان متطابقتا الأبعاد بحجم $(M \times N)$، حيث يمثل كل زوج متقابل من العناصر $(X_{ij}, Y_{ij})$ نقطة جغرافية أو إحداثية فريدة في المستوى الثنائي، وهو التمثيل المثالي الذي تتطلبه خوارزميات الاستيفاء والتخطيط الكفافي في مكتبة Matplotlib.

يوفر هذا النهج المعتمد على المصفوفات الشبكية ميزة كفاءة المعالجة الاتجاهية (Vectorized Computation)، حيث يتم التخلص نهائياً من الحلقات التكرارية البطيئة (For Loops) في بايثون عند حساب قيم الدالة. بدلاً من حساب قيمة الدالة نقطة تلو الأخرى، يتم تمرير المصفوفتين بالكامل إلى الدوال الرياضية لتوليد مصفوفة المخرجات $Z$ بحجم $(M \times N)$ بخطوة حسابية واحدة مستفيدة من التطبيق البرمجي للغة C الكامن خلف كواليس مكتبة NumPy، مما يضمن أقصى درجات السرعة عند التعامل مع ملايين النقاط الشبكية.

2.2 بناء الدوال الرياضية لتوليد البعد الثالث Z

بمجرد إنشاء شبكة الإحداثيات ثنائية الأبعاد، يتم بناء السطح الرياضي بتطبيق الدوال الرياضية المتعامدة، المثلثية، أو الأسية على مصفوفات الإحداثيات. لتوضيح التضاريس المعقدة، غالباً ما يلجأ الباحثون إلى دوال كلاسيكية مثل دالة “روزانبروك” (Rosenbrock Function) الشهيرة في بحوث العمليات، أو دوال الموجات المتداخلة التي تجمع بين الجيب وجيب التمام مع تضمين التخميد الأسي (Exponential Damping). هذه الدوال تولد حقولاً عددية متصلة تبرز فيها القمم الحادة والوديان المنبسطة ونقاط الانقلاب بوضوح تام.

تستفيد هذه العمليات الحسابية من خاصية البث المصفوفي (Broadcasting) في NumPy، والتي تتيح إجراء العمليات الحسابية بين المصفوفات ذات الأبعاد المتوافقة بطريقة ذكية تستهلك الحد الأدنى من الذاكرة الحسابية. عند تطبيق عمليات مثل الجمع، الضرب، أو الرفع إلى أس على المصفوفتين $X$ و $Y$، تضمن قواعد البث تطبيق العمليات عنصراً بعنصر (Element-wise) بدقة رياضية صارمة، مما يتيح توليد أسطح هندسية متراكبة تعبر عن تداخل الموجات الكهرومغناطيسية، أو حقول التشتت الإحصائي الطبيعي ثنائي المتغيرات (Bivariate Gaussian Distributions).

لمحاكاة الأنظمة التجريبية والبيانات الميدانية الحقيقية، يمكن دمج مركبات الضوضاء العشوائية المنضبطة مع السطح الرياضي النقي باستخدام حزمة التوزيعات العشوائية numpy.random. يتيح إضافة توزيع غاوسي عشوائي طفيف إلى مصفوفة $Z$ محاكاة أخطاء القياس المعملية أو الاضطرابات البيئية، مما يوفر بيئة اختبار مثالية لتقييم قدرة المخطط الكفافي وخوارزميات التنعيم على تصفية الضوضاء واستخراج الهيكل الجوهري للتدرج الرياضي الأصلي تحت ظروف عدم اليقين التجريبي.

2.3 معالجة أبعاد البيانات وضمان سلامة المصفوفات

تعتبر سلامة وتوافق المصفوفات شرطاً إلزامياً لا يقبل التهاون لضمان نجاح رسم المخطط الكفافي في Matplotlib. يجب أن تتطابق أبعاد المصفوفة $Z$ تماماً مع الأبعاد الناتجة عن شبكة $X$ و $Y$. إذا كانت أبعاد المصفوفة$Z$ هي $(M, N)$، فيجب أن تمتلك المصفوفة $X$ أبعاداً مساوية لـ $(M, N)$ أو أن تكون متجهاً بطول $N$، بينما يجب أن تكون المصفوفة$Y$ بأبعاد $(M, N)$ أو متجهاً بطول $M$. أي خلل في هذا التوافق البعدي سيؤدي حتماً إلى إطلاق استثناء برمجي فوري يوقف تنفيذ الكود الرسومي بالكامل.

تمثل مشكلة القيم غير المعرفة (NaN – Not a Number) والقيم اللانهائية (Inf) تحدياً برمجياً شائعاً عند التعامل مع الدوال الرياضية التي تحتوي على عمليات قسمة على الصفر أو لوغاريتمات لأعداد سالبة، أو عند معالجة بيانات ميدانية تحتوي على قراءات مفقودة. توفر NumPy دوالاً متخصصة مثل numpy.isnan و numpy.isinf لاكتشاف هذه القيم وعزلها. في سياق المخططات الكفافية، تتعامل Matplotlib مع قيم NaN عن طريق إخفاء وتفريغ المناطق المقابلة لها في الرسم، إلا أن وجود قيم لانهائية قد يدمر تدريج الألوان بالكامل؛ لذا يجب استبدالها أو تقليمها (Clipping) باستخدام دالة numpy.clip قبل التمرير إلى محرك التصيير.

عند التعامل مع شبكات إحداثية فائقة الكثافة تحتوي على ملايين العقد، يبرز استهلاك الذاكرة الحسابية كعامل حاسم يؤثر على استقرار البرنامج. من الضروري اختيار النوع البياني المناسب (Data Type) لمصفوفات NumPy؛ حيث يمكن استخدام الدقة الأحادية numpy.float32 بدلاً من الدقة المزدوجة الافتراضية numpy.float64 عند معالجة الأسطح الكبيرة. هذا التحسين يقلل من البصمة المكانية للمصفوفات في الذاكرة العشوائية (RAM) إلى النصف، مما يسرع عمليات الحساب والتصيير الرسومي بشكل دراماتيكي دون التضحية بالدقة البصرية للمخطط النهائي.

3. إعداد البيئة البرمجية وحزم العمل في بايثون

3.1 استيراد المكتبات الأساسية وضبط الإعدادات الافتراضية

تبدأ كل خطوة عمل احترافية في معالجة البيانات العلمية عبر بايثون بتهيئة البيئة البرمجية واستيراد الحزم الضرورية وفق المعايير الاصطلاحية المعتمدة في المجتمع الأكاديمي والبرمجي. يتم استيراد وحدة الرسم الأساسية matplotlib.pyplot تحت الاسم المختصر القياسي plt، واستيراد مكتبة الحوسبة العددية numpy بالاسم np. يضمن هذا الالتزام بالمعايير القياسية سهولة قراءة الأكواد، وقابلية إعادة استخدامها، وتوافقها التام مع المشاريع والمكتبات المفتوحة المصدر عبر الويب.

للتحكم المطلق في الجودة البصرية للمخططات الكفافية المعدة للنشر العلمي، ينبغي ضبط معلمات الإعدادات العامة (Runtime Configuration Parameters) عبر القاموس الشامل plt.rcParams. تتيح هذه المعلمات تحديد دقة الشاشة والتصدير بالنقاط لكل بوصة (DPI – Dots Per Inch)، حيث يُنصح برفع دقة العرض الافتراضية إلى 300 DPI للمطبوعات الأكاديمية. كما تتيح ضبط عائلات الخطوط، وأحجام العناوين، وسماكة المحاور، واتجاهات علامات الترقيم (Ticks) لتكون متناسقة عبر كافة المخططات المولدة داخل جلسة العمل دون الحاجة لإعادة تعريفها يدوياً مع كل شكل.

في بيئات التطوير التفاعلية مثل Jupyter Notebooks أو JupyterLab، يوصى بتفعيل الأمر السحري %matplotlib inline لضمان تضمين الأشكال الرسومية مباشرة داخل خلايا الدفتر البرمجي، أو استخدام %matplotlib widget لتمكين إمكانيات التكبير والتدوير والتحريك التفاعلي. أما في بيئات التطوير المتكاملة مثل Visual Studio Code و PyCharm، فيجب التأكد من ضبط واجهة العرض التفاعلية التابعة لـ Matplotlib للتأكد من تصيير النوافذ الرسومية بأعلى سلاسة ممكنة ودون تجميد لواجهة المستخدم أثناء العمليات الحسابية الثقيلة.

3.2 فهم معمارية الكائنات في Matplotlib (Figure و Axes)

تنقسم أساليب البرمجة في Matplotlib إلى مسارين رئيسيين: النهج الوظيفي المعتمد على واجهة pyplot الإجرائية، والنهج الموجه للكائنات (Object-Oriented Interface). بالرغم من أن النهج الوظيفي يبدو أسهل وأسرع للمبتدئين من خلال استدعاء دوال مباشرة مثل plt.contour()، إلا أن النهج الموجه للكائنات هو المعيار المعتمد للمشاريع المعقدة والإنتاج الأكاديمي الرصين؛ حيث يوفر تحكماً هيكلياً دقيقاً في كل عنصر من عناصر اللوحة الرسومية بشكل مستقل ومعزول تماماً.

يرتكز النهج الموجه للكائنات على مفهومين أساسيين: كائن الرقعة أو الشكل العام (Figure)، وكائن المحاور (Axes). يمثل كائن Figure الحاوية الكلية أو الإطار الخارجي الذي يحتوي على جميع مكونات الرسم بما في ذلك الرسوم البيانية المتعددة، ومفاتيح الخرائط، وأشرطة الألوان، والنصوص التوضيحية العامة. بينما يمثل كائن Axes الرقعة البيانية الفعلية المحددة بنظام الإحداثيات ($x$ و $y$) التي يتم رسم البيانات والخطوط الكفافية داخلها، حيث يمكن للوحة الواحدة أن تحتوي على أكثر من كائن محاور مرتبة في شبكات مصفوفية متناسقة.

يتم إنشاء هذه الهيكلية البرمجية بمرونة فائقة باستخدام الدالة التأسيسية plt.subplots()، والتي تتيح تحديد أبعاد الشكل الهندسي بالسنتيمتر أو البوصة عبر المعامل figsize، ونسبة العرض إلى الارتفاع بدقة متناهية. تضمن إدارة سياق التخطيط الموجه للكائنات استقلالية مطلقة لكل لوحة بيانية داخل الشكل العام، وتلغي تماماً مشكلات تداخل المتغيرات أو تعارض الإعدادات الرسومية التي تحدث تكراراً عند استخدام الواجهات الإجرائية العامة في السيناريوهات البرمجية الضخمة.

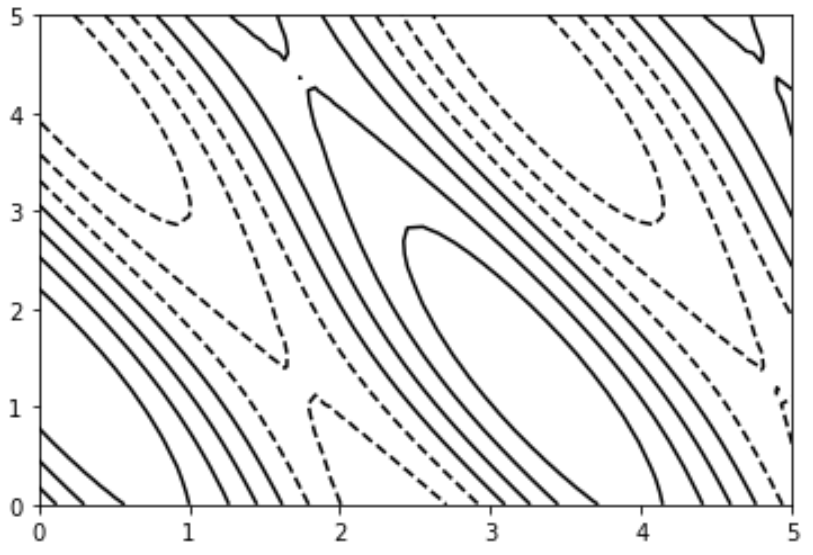

4. إنشاء المخطط الكفافي الخطي الأساسي عبر دالة contour

4.1 البنية التركيبية واستدعاء الدالة matplotlib.pyplot.contour

تُعد الدالة matplotlib.pyplot.contour الأساس البرمجي لإنشاء المخططات الكفافية الخطية الصرفة في Matplotlib. تقبل هذه الدالة بصيغتها القياسية ثلاثة معاملات رئيسية متطابقة مع الأبعاد الرياضية: المصفوفة $X$ التي تحدد الإحداثيات الأفقية، والمصفوفة $Y$ التي تحدد الإحداثيات الرأسية، والمصفوفة $Z$ التي تمثل الحقل العددي أو الارتفاعات المطلوب تتبع خطوطها المتساوية. تقوم الدالة بمعالجة هذه البيانات عبر خوارزميات التتبع الخطي لرسم المنحنيات التي تربط النقاط ذات الارتفاع المتماثل عبر شبكة الإحداثيات المحددة.

في الحالات التي لا يتم فيها تمرير المصفوفتين $X$ و $Y$ صراحة، وتم تمرير المصفوفة $Z$ فقط، تمتلك الدالة ذكاءً برمجياً افتراضياً يقوم باستنتاج شبكة إحداثيات خطية منتظمة اعتماداً على أبعاد المصفوفة $Z$؛ حيث تُعتبر فهارس الأعمدة بمثابة الإحداثي$x$ وتُعتبر فهارس الصفوف بمثابة الإحداثي $y$. وعلى الرغم من ملاءمة هذا السلوك التلقائي للمعاينة السريعة، إلا أنه يُسقط المعايرة المكانية والوحدات الفيزيائية الحقيقية للنظام، مما يستوجب دائماً التمرير الصريح لشبكات الإحداثيات في التطبيقات الهندسية والعلمية الجادة.

تُرجع دالة contour كائناً برمجياً خاصاً ينتمي إلى الفئة QuadContourSet. هذا الكائن ليس مجرد رسم ثابت، بل هو بنية بيانات متكاملة تحتوي على التوصيف الهندسي والرياضي لكافة الخطوط والمستويات التي تم تصييرها، بما في ذلك إحداثيات المسارات المتجهة (Paths)، ومصفوفات المستويات المحسوبة، والأنماط اللونية المطبقة. يمثل هذا الكائن المرجع البرمجي الأساسي الذي يتم تمريره لاحقاً إلى دوال توليد التسميات التوضيحية أو أشرطة الألوان للتحكم التفاعلي في سمات المخطط.

4.2 التمييز التلقائي بين القيم الموجبة والسالبة

تتميز مكتبة Matplotlib بسلوك دلالي وتلقائي شديد الأهمية عند التعامل مع الحقول العددية التي تحتوي على قيم موجبة وسالبة تتوسطها نقطة الصفر، وهو نمط شائع جداً في الفيزياء الرياضية مثل حالات التراكب الموجي والجهد الكهروستاتيكي. افتراضياً، عند استخدام لون موحد لكافة الخطوط، تقوم الدالة بتمثيل الخطوط الكفافية ذات القيم الموجبة وخط الصفر باستخدام خطوط متصلة (Solid Lines)، في حين تقوم بتحويل الخطوط المقابلة للقيم السالبة تلقائياً إلى خطوط متقطعة (Dashed Lines).

يوفر هذا التمييز البصري الفطري للمحلل قدرة فورية على فك شفرة القطبية الحقلية دون الحاجة الماسة للرجوع الفوري إلى شريط الألوان أو التسميات الرقمية، مما يسرع عملية استكشاف مناطق الانجذاب والتنافر أو الضغط والتخلخل. ينبع هذا السلوك من التقاليد العريقة المتبعة في الرسوم التخطيطية الهندسية والفيزيائية المطبوعة بالأبيض والأسود، حيث كان يتم الاعتماد على نمط الخط بدلاً من التدرج اللوني لنقل المعلومات الثنائية والقطبية بأقصى درجات الوضوح.

يمكن للمطورين والباحثين تعديل أو تعطيل هذا السلوك الافتراضي بسهولة فائقة لتلبية متطلبات تصميمية محددة. من خلال ضبط المعلمة العامة plt.rcParams['contour.negative_linestyle']، يمكن الاختيار بين الإبقاء على النمط المتقطع، أو تحويله إلى خطوط نقطية (Dotted Lines)، أو إجبار كافة الخطوط الكفافية على الظهور بنمط متصل بغض النظر عن إشارتها الرياضية، مما يمنح مرونة كاملة في مواءمة المخطط مع المعايير الجمالية للمطبوعات العلمية.

4.3 التحكم في أنماط وسماكة الخطوط (Linestyles و Linewidths)

يتيح التحكم في الخصائص الهندسية للخطوط الكفافية تحويل المخطط من مجرد رسم بياني أولي إلى وثيقة بصرية احترافية متعددة الطبقات الدلالية. توفر دالة contour المعامل linestyles الذي يقبل تمرير سلاسل نصية مفردة أو قوائم ومصفوفات تحدد نمط كل مستوى كفافي على حدة. يمكن للباحث تخصيص أنماط متتالية تجمع بين الخطوط المتصلة، المتقطعة، والنقطية لإبراز تدرجات معينة أو عزل مستويات مرجعية محددة تهم الدراسة التجريبية.

يلعب المعامل linewidths دوراً حيوياً مماثلاً في إدارة الوزن البصري للبيانات؛ حيث يمكن تمرير قيمة رقمية مفردة لتوحيد سماكة كافة الخطوط، أو تمرير مصفوفة رقمية تتطابق مع عدد المستويات لتخصيص سماكات متباينة. يُعد من أفضل الممارسات المتبعة في رسم الخرائط العلمية جعل خطوط الكفاف الرئيسية (Index Contours) ذات سماكة مضاعفة وبارزة، بينما تُعطى الخطوط الفرعية والبينية سماكات دقيقة وخافتة، مما يقلل من الازدحام البصري ويوجه عين القارئ مباشرة إلى المعالم الطوبولوجية الكبرى.

بالإضافة إلى السماكة والنمط، تدعم الدالة تقنيات التنعيم البصري والحد من التعرج (Anti-aliasing) المدمجة في محركات التصيير الخاصة بـ Matplotlib مثل Anti-Grain Geometry (AGG). تضمن هذه التقنيات رسم المنحنيات الدائرية والمعقدة بحواف فائقة النعومة حتى عند تصغير المخطط أو عرضه على شاشات ذات كثافة بكسلية منخفضة، فضلاً عن إمكانية التحكم في درجة شفافية الخطوط عبر المعامل alpha لتحقيق توازن مثالي بين وضوح الخطوط وتفاصيل الخلفية.

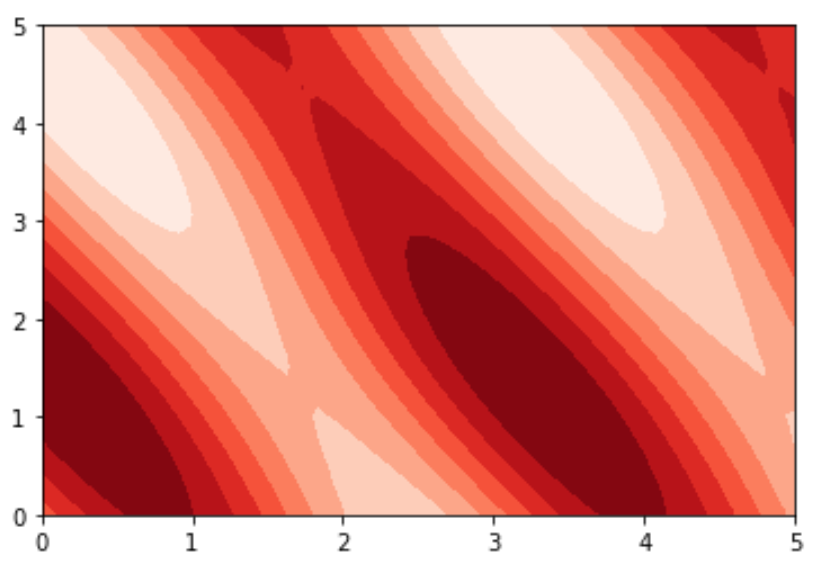

5. إنشاء المخططات الكفافية الممتلئة باستخدام دالة contourf

5.1 مقارنة تقنية بين دالتي contour و contourf

بينما تركز دالة contour على رسم المنحنيات والمتجهات الخطية المجردة التي تمثل مسارات تساوي القيمة، تقدم الدالة التوأم matplotlib.pyplot.contourf (حيث يشير الحرف ‘f’ إلى Filled) نقلة نوعية في التصور البصري من خلال تلوين المساحات والمناطق المغلقة الواقعة بين تلك الخطوط الكفافية. بدلاً من عرض شبكة من الخطوط المعزولة فوق خلفية بيضاء، تقوم contourf بتقسيم الفضاء ثنائي الأبعاد إلى مضلعات ملونة متجاورة تشكل خريطة حرارية هيكلية تعبر عن التوزيع المستمر للحقل العددي.

من الناحية الحسابية وتوليد الرسوميات، تختلف البنية الداخلية للمخرجات الناتجة عن الدالتين بشكل جوهري. تنتج دالة contour كائنات من نوع مجموعات المسارات الخطية (LineCollections)، وهي خفيفة جداً من حيث استهلاك الذاكرة وتعتمد على رسم مسارات متجهة بسيطة. في المقابل، تقوم دالة contourf بحساب مضلعات ملونة معقدة (PolyCollections) تتطلب إجراء عمليات تثليث وتقسيم مساحي (Tessellation) للمناطق البينية، مما يرفع من استهلاك الذاكرة الحسابية ووقت المعالجة خصوصاً عند التعامل مع شبكات شبكية فائقة الدقة تحتوي على مئات المستويات اللونية.

يحدد الهدف التحليلي وطبيعة البيانات المعروضة الاختيار الأمثل بين الأداتين. تُعد المخططات الخطية عبر contour مثالية عندما تكون الرغبة منصبة على تراكب عدة متغيرات فوق بعضها البعض دون حجب الخلفية (مثل رسم خطوط الضغط الجوي فوق خريطة جغرافية)، أو عند الحاجة إلى استخراج قياسات هندسية محددة بدقة. بينما تبرز المخططات الممتلئة عبر contourf بوصفها الخيار المتفوق لإعطاء نظرة شمولية وحدسية سريعة للتدرجات الحرارية، وكثافة الحقول الكهرومغناطيسية، وتوزيعات الطاقة؛ حيث تلعب الألوان دوراً أساسياً في لفت انتباه المحلل للمناطق الساخنة والباردة فورياً.

5.2 إدارة المناطق البينية والتدرج اللوني للمساحات

تعتمد آلية عمل دالة contourf على تقسيم النطاق الرقمي للمتغير $Z$ إلى فترات فاصلة متجاورة ومغلقة من النمط $[z_i, z_{i+1}]$، حيث يتم تعيين لون مصمت وموحد لكل مضلع يقع ضمن هذه الفترة اعتماداً على خريطة الألوان المحددة. هذا السلوك يعني أن التدرج اللوني في المخطط الممتلئ هو في الواقع تدرج متقطع (Piecewise Constant) محكوم بعدد المستويات؛ فكلما زاد عدد المستويات المختارة، اقترب المظهر البصري من النعومة والانتقال السلس المستمر الشبيه بالصور الحقيقية.

قد تواجه محركات التصيير الرسومي في بعض الأحيان تحديات تتعلق بظهور تشوهات بصرية دقيقة (Artifacts) تُعرف بالخطوط الوهمية أو فجوات التسامت على الحواف المشتركة بين المضلعات المتجاورة، لا سيما عند تصدير الأشكال إلى تنسيقات متجهة مثل PDF أو SVG. تنشأ هذه المشكلة نتيجة تقريب إحداثيات البكسل أثناء التصيير الرياضي، ويمكن التغلب عليها بذكاء عبر زيادة دقة شبكة الاستيفاء الأساسية أو دمج طبقة خطية رفيعة بنفس ألوان المضلعات لردم الفجوات البصرية المجهرية وضمان تجانس السطح الملون بالكامل.

لتحقيق أعلى درجات الدقة الإدراكية، يجب مراعاة التوزيع المكاني للألوان بحيث تتوافق التدرجات اللونية مع طبيعة التغير في الدالة الحسابية. في المناطق التي تشهد انحدارات حادة، ستظهر المساحات اللونية كأشرطة شديدة الضيق والتقارب، مما يعكس التغير السريع للحقل في مسافة مكانية قصيرة، في حين تتوسع المساحات اللونية في المناطق شبه المستوية، مما يمنح المحلل فهماً عميقاً لطبغرافية البيانات وتوزيع طاقتها الكامنة عبر مختلف النطاقات الجغرافية أو الرياضية.

5.3 تقنيات الدمج الطبقي بين المخطط الخطي والممتلئ

واحدة من أكثر التقنيات البصرية تقدماً وفعالية في التصور العلمي هي تقنية الدمج الطبقي (Layered Hybridization)، والتي تجمع بين القوة التعبيرية للمساحات الملونة الناتجة عن contourf والدقة الهندسية الصارمة للخطوط الناتجة عن contour داخل لوحة بيانية واحدة متكاملة. هذا الدمج يلغي العيوب البصرية لكل نمط على حدة؛ فالألوان تعطي فهماً فورياً للمجال الكلي، بينما تحدد الخطوط الفواصل الدقيقة بين المناطق بدقة متناهية تمنع الالتباس اللوني.

لتطبيق هذا الدمج بنجاح وبأعلى معايير الجمالية البرمجية، يجب مزامنة مصفوفات المستويات (Levels) بين الدالتين بشكل متطابق تماماً. يتم استدعاء دالة contourf أولاً لفرش الأرضية الملونة للمخطط، ثم يتم استدعاء دالة contour مباشرة فوقها بنفس قيم المستويات، مع اختيار لون موحد للخطوط مثل الأسود أو الأبيض نصف الشفاف، وضبط سماكة الخطوط لتكون دقيقة بحيث لا تطغى على التدرج اللوني العام ولا تفقد قدرتها على توضيح الحدود الهندسية.

تلعب إدارة الترتيب الطبقي للكائنات عبر المعامل zorder دوراً حاسماً في تنظيم المشهد الرسومي النهائي. يسمح المعامل zorder للمطور بتحديد أي العناصر تُرسم أولاً وأيها يطفو على السطح؛ حيث يتم إعطاء المخطط الممتلئ قيمة zorder منخفضة، يليه المخطط الخطي بقيمة أعلى، ثم تضاف التسميات النصية وعلامات القياس بقيم zorder عليا تضمن بقاءها واضحة ومقروءة فوق كافة الطبقات الملونة دون أن تتداخل مع الحسابات الهندسية الكامنة أسفلها.

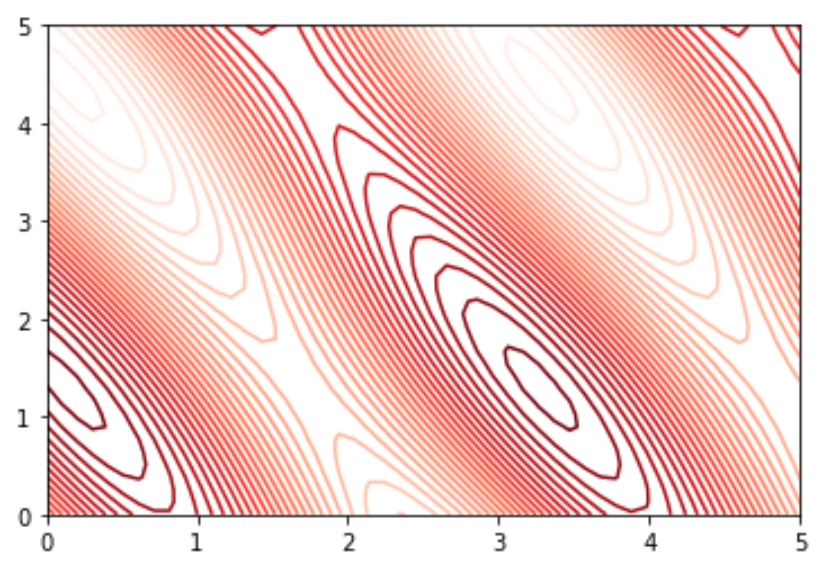

6. التخصيص المتقدم للوحات وخرائط الألوان (Colormaps)

6.1 تصنيف واختيار خرائط الألوان العلمية المناسبة

يُمثل اختيار خريطة الألوان (Colormap) في المخططات الكفافية قراراً علمياً وتحليلياً حاسماً يتجاوز مجرد التفضيل الجمالي الشخصي؛ إذ يؤثر بشكل مباشر على دقة تفسير البيانات وسلامة الاستنتاجات المستخلصة. تصنف خرائط الألوان في Matplotlib إلى ثلاث فئات رئيسية: الخرائط المتسلسلة (Sequential)، الخرائط المتباعدة (Diverging)، والخرائط النوعية (Qualitative). تُستخدم الخرائط المتسلسلة مثل viridis و plasma لتمثيل البيانات المستمرة التي تتغير تدريجياً في اتجاه واحد من القيم المنخفضة إلى المرتفعة، حيث يعكس التدرج اللوني زيادة خطية مطردة في الكثافة الضوئية المدركة.

في المقابل، تُصمم خرائط الألوان المتباعدة مثل coolwarm و seismic و RdBu لعرض البيانات التي تمتلك نقطة ارتكاز حرجة أو قيمة وسطى ذات دلالة فيزيائية خاصة، مثل درجة الصفر المئوي، أو نقطة التوازن الميكانيكي، أو متوسط التوزيع الإحصائي. تتميز هذه الخرائط بتدرج لوني يتباعد بلونين مختلفين تماماً في الاتجاهين الموجب والسالب انطلاقاً من لون محايد وخفيف يمثل نقطة المنتصف، مما يسهل على العين المجردة رصد الانحرافات الإيجابية والسلبية عن المستوى المرجعي بدقة متناهية.

من الضروري جداً في الأبحاث الأكاديمية الحديثة تجنب استخدام خرائط الألوان التقليدية غير المنتظمة إدراكياً مثل خريطة jet أو rainbow القديمة. أثبتت الدراسات البصرية أن هذه الخرائط تعاني من تغيرات حادة وغير خطية في السطوع اللوني، مما يؤدي إلى ظهور حدود وهمية وخداع بصري يوحي بوجود قفزات وتدرجات في مناطق تكون فيها البيانات الأصلية شديدة السلاسة، فضلاً عن عدم ملاءمتها للأشخاص الذين يعانون من قصور في رؤية الألوان (Color Blindness)؛ لذا أصبحت الخرائط المطردة إدراكياً مثل Viridis المعيار الذهبي الإلزامي في النشر العلمي الرصين.

6.2 بناء خرائط ألوان مخصصة عبر LinearSegmentedColormap

على الرغم من التنوع الهائل في خرائط الألوان المدمجة مسبقاً في Matplotlib، إلا أن بعض التطبيقات الفيزيائية والهندسية المتخصصة تتطلب بناء خرائط ألوان مخصصة تماماً تعكس معايير صناعية محددة أو تدرجات ضوئية معيارية لظواهر طبيعية معينة. توفر وحدة matplotlib.colors أدوات متقدمة لتصميم هذه الخرائط، ويأتي في مقدمتها الصنفان البرمجيان LinearSegmentedColormap و ListedColormap، واللذان يسمحان بتحكم دقيق في البنية الطيفية للمخطط الكفافي.

يُستخدم الصنف LinearSegmentedColormap لإنشاء تدرجات لونية مستمرة وناعمة للغاية بين مجموعة من الألوان المختارة عبر خوارزميات الاستيفاء الخطي في الفضاء اللوني RGB أو RGBA. يمكن للمطور تمرير قائمة من الألوان الأساسية، أو بناء قاموس تحويلي دقيق يحدد نسبة المساهمة لكل قناة لونية (الأحمر، الأخضر، الأزرق) عند كل عتبة رقمية تتراوح بين 0.0 و 1.0، مما يسمح بإنشاء انتقالات طيفية مصممة خصيصاً لتسليط الضوء على ظواهر دقيقة مثل تشتت الأشعة السينية أو توزيع الكثافة في البلازما.

من جانب آخر، يُعد الصنف ListedColormap الأداة المثالية عند الرغبة في إنشاء خرائط ألوان متقطعة ومحدودة تتكون من لوحة ألوان ثابتة ومتباينة بوضوح دون حدوث استيفاء أو تدرج بيني. يمكن استخدام هذه الفئة لتحديد ألوان منفصلة للمستويات الجيولوجية أو تصنيفات استخدام الأراضي، بالإضافة إلى إمكانية تعديل قناة الشفافية (Alpha Channel) في مصفوفات الألوان لجعل بعض النطاقات غير المهمة في المخطط الكفافي شفافة تماماً، مما يتيح إبراز المعالم الجوهرية فقط فوق خلفيات معقدة.

6.3 معايرة الحدود اللونية وتطبيع البيانات (Normalization)

التطبيع (Normalization) هو العملية الرياضية التي يتم من خلالها ربط وتعيين القيم العددية الخام للمصفوفة $Z$ إلى المجال اللوني المعياري المحصور بين $[0.0, 1.0]$ والذي تعتمد عليه خرائط الألوان في توليد التدريج البصري. في الحالة الافتراضية، تستخدم Matplotlib كائن التطبيع الخطي matplotlib.colors.Normalize، والذي يقوم بتوزيع الألوان خطياً بين القيمة الدنيا vmin والقيمة القصوى vmax الموجودة في البيانات، وهو ما يناسب الدوال المتجانسة ذات التوزيعات المنتظمة.

ومع ذلك، تواجه هذه المعايرة الخطية فشلاً ذريعاً عندما تمتد البيانات عبر عدة رتب أسية أو تحتوي على تباينات هائلة في المقادير الفيزيائية، كما في حالات قياس شدة الزلازل، أو الضغط الصوتي، أو الكثافة النجمية في الفلك. في مثل هذه السيناريوهات، يُصبح استخدام كائن التطبيع اللوغاريتمي matplotlib.colors.LogNorm أمراً لا غنى عنه؛ حيث يقوم بضغط النطاق الواسع للبيانات عبر مقياس لوغاريتمي يسمح بإبراز التغيرات الطفيفة في المناطق ذات القيم المنخفضة دون التضحية بالقدرة على تصوير القمم الهائلة في نفس المخطط الكفافي الممتلئ.

بالإضافة إلى ذلك، توفر المكتبة كائنات تطبيع بالغة التخصص مثل matplotlib.colors.TwoSlopeNormalize (أو DivergingNorm سابقاً)، والتي تُعد الأداة المثلى لمعايرة البيانات ثنائية القطبية التي تمتلك مركز تباين غير متماثل حول الصفر، كان يكون النطاق السالب ممتداً من $-100$ إلى $0$ بينما يمتد النطاق الموجب من $0$ إلى $+10$ فقط. تضمن هذه المعايرة تثبيت اللون المحايد لخريطة الألوان المتباعدة عند الصفر تماماً، وتوزيع التدرجات بشكل عادل ومستقل على كلا الجانبين لمنع تشويه التفسير الإحصائي للظاهرة المدروسة.

7. التحكم الدقيق في مستويات الكفاف ومجالات التجزئة (Levels)

7.1 التجزئة العددية التلقائية مقابل التجزئة الصريحة

يتحكم المعامل levels في كل من دالتي contour و contourf في كيفية تجزئة الحقل العددي وتحديد عدد ومواقع خطوط الكفاف والحدود اللونية للمساحات. عندما يتم تمرير عدد صحيح مفرد إلى هذا المعامل، مثل levels=10، فإن محرك Matplotlib الداخلي يستدعي خوارزمية تجزئة تلقائية تقوم بتقسيم النطاق الكلي للبيانات بين القيمة الدنيا والقصوى إلى عدد تقريبي من الفواصل المتساوية بناءً على خوارزميات اختيار الأرقام القياسية الأنيقة (Nice Numbers Algorithm).

على الرغم من سرعة التجزئة التلقائية وملاءمتها للمعاينة الاستكشافية الأولية، إلا أنها تفتقر إلى الدقة الصارمة التي تتطلبها الأبحاث المتقدمة؛ إذ قد تختار الخوارزمية فواصل كسرية غير مريحة للقراءة الرياضية، أو قد تفشل في إبراز مستويات حرجة تتطلب اهتماماً خاصاً. هنا تبرز ضرورة التجزئة الصريحة، والتي تتم عن طريق تمرير قائمة رقمية أو مصفوفة أحادية البعد تحتوي على القيم الدقيقة للارتفاعات المطلوب تتبع خطوطها، مثل levels=[0, 0.5, 1.0, 2.5, 5.0, 10.0].

تسمح التجزئة الصريحة للباحث بفرض تقسيمات غير خطية تتماشى تماماً مع الطبيعة الفيزيائية للمسألة، كتركيز خطوط الكفاف بكثافة عالية في نطاقات معينة تشهد تغيرات حرجة وتخفيفها في النطاقات المستقرة. ومع ذلك، يجب الانتباه دائماً إلى الأثر الحسابي لزيادة عدد المستويات؛ فكلما زادت كثافة التجزئة، تضاعف عدد المضلعات والمسارات الهندسية المطلوب تصييرها، مما ينعكس سلباً على سرعة الاستجابة واستهلاك الذاكرة، ويتطلب تحقيق موازنة دقيقة بين الوضوح البصري وكفاءة الأداء.

7.2 خوارزميات التوليد الرياضي للمستويات المتقدمة

لبناء مستويات كفافية متقدمة وذات دلالة إحصائية ورياضية متينة، يعتمد العلماء على حزم التوليد الرياضي المدمجة في مكتبة NumPy. لتوليد مستويات خطية منتظمة بفواصل حسابية دقيقة ومطلقة، تُستخدم الدالة numpy.linspace لتحديد نقطة البداية والنهاية والعدد الإجمالي للفواصل بدقة فائقة، مما يضمن خلو المستويات من أي أخطاء تقريبية قد تشوه التدرج الهندسي للمخطط.

في الحالات التي تتبع فيها البيانات توزيعات أسية أو تتطلب تحليلاً طيفياً واسع النطاق، يتم استخدام الدالة numpy.logspace أو numpy.geomspace لتوليد متوالية هندسية من المستويات تتزايد لوغاريتمياً عبر عدة رتب عشرية. يتكامل هذا التوليد اللوغاريتمي للمستويات بشكل مثالي مع كائنات التطبيع اللوغاريتمي (LogNorm) التي تم تناولها سابقاً، مما ينتج مخططات كفافية فائقة الوضوح قادرة على تفكيك الحقول الإشعاعية والظواهر الموجية بدقة طيفية متناهية.

علاوة على ذلك، في التحليلات الإحصائية وتطبيقات تعلم الآلة، يمكن توليد المستويات الكفافية بناءً على التوزيعات المئينية للبيانات باستخدام دالة numpy.percentile. تتيح هذه الاستراتيجية المتقدمة وضع خطوط الكفاف عند فترات الثقة الإحصائية (مثل 50%، 75%، 95%، 99%)، مما يحول المخطط الكفافي إلى أداة إحصائية قوية لتصور مجالات الاحتمالية والموثوقية، وعزل المناطق الشاذة، وتحديد تكتلات العينات في الفضاءات الاحتمالية متعددة الأبعاد.

7.3 معالجة سلوك القيم الخارجة عن نطاق المستويات المحددة

عند تحديد قائمة صريحة من المستويات لا تغطي كامل النطاق الرقمي للبيانات، يبرز تساؤل برمجي وفيزيائي حول كيفية تعامل دالة contourf مع القيم التي تقع خارج هذا النطاق، سواء كانت أقل من المستوى الأدنى أو أعلى من المستوى الأقصى. في الحالة الافتراضية، تتجاهل الدالة هذه القيم وتترك مساحاتها بيضاء وفارغة تماماً داخل الرسم، مما قد يؤدي إلى ظهور فجوات غير مقصودة توحي خطأً بوجود مناطق مفقودة في البيانات التجريبية.

للتحكم الصارم في هذا السلوك، توفر Matplotlib المعامل المحوري extend، والذي يقبل أربع خيارات أساسية: 'neither' (السلوك الافتراضي الذي يتجاهل القيم الخارجية)، 'min' (لتظليل وتلوين القيم الأقل من الحد الأدنى بلون القاع)، 'max' (لتظليل القيم الأعلى من الحد الأقصى بلون القمة)، و 'both' (لتظليل وتغطية كافة القيم المتطرفة على كلا الجانبين). يُعد استخدام extend='both' من أفضل الممارسات في التصور العلمي عند تقليم القيم الشاذة، حيث يضمن ملء كامل الرقعة البيانية بالألوان مع توضيح أن هناك قيماً تتجاوز النطاق الاسمي المحدد.

تنعكس إعدادات المعامل extend تلقائياً وبطريقة هندسية أنيقة على شريط الألوان (Colorbar) المرافق للمخطط؛ حيث يقوم محرك الرسم بتحويل نهايات الشريط المربعة إلى نهايات مثلثة مدببة تشير إلى امتداد البيانات لما وراء حدود القياس المعروضة. يمكن للمطور أيضاً تخصيص ألوان استثنائية للقيم المتطرفة باستخدام دوال خرائط الألوان cmap.set_under() و cmap.set_over()، مما يسمح مثلاً بطلاء كافة القيم المشبعة بلون أسود أو رمادي مميز لعزلها فورياً أثناء التحليل البصري.

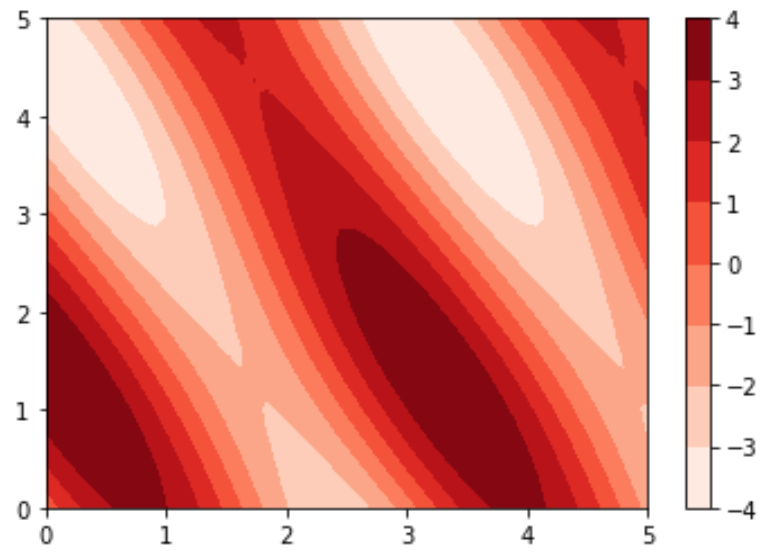

8. إضافة وتنسيق أشرطة الألوان (Colorbars) التحليلية

8.1 ربط شريط الألوان بالمخطط الكفافي وضبط موضعه

يمثل شريط الألوان (Colorbar) المسطرة القياسية والمفتاح التفسيري الذي يحول التدرجات اللونية المجردة في المخطط الكفافي الممتلئ إلى قيم عددية وفيزيائية قابلة للقياس والمقارنة الصارمة. في غياب شريط الألوان، يفقد المخطط الممتلئ قيمته العلمية ويتحول إلى مجرد لوحة فنية تعبيرية؛ لذا فإن إضافته وضبطه بدقة يُعد ركناً أساسياً في إعداد الرسوم البيانية للنشر في المجلات المرموقة.

تتم إضافة شريط الألوان عبر استدعاء الدالة matplotlib.pyplot.colorbar، والتي تتطلب تمرير الكائن الرسومي الناتج عن دالة contourf أو contour لربط التدرج اللوني وحدود التطبيع بالشريط المولد، وتمرير كائن المحاور ax المراد إلحاق الشريط به. يمكن التحكم في التوجيه الفضائي للشريط ليكون رأسياً يمين اللوحة عبر orientation='vertical' أو أفقياً أسفل اللوحة عبر orientation='horizontal' بما يتلاءم مع أبعاد الورقة البحثية والتوزيع الهندسي للأشكال.

توفر الدالة معلمات هندسية متقدمة لضبط الأبعاد النسبية للشريط بدقة دون تشويه اللوحة البيانية الرئيسية. من خلال المعامل shrink (الذي يقبل قيماً بين 0.0 و 1.0)، يمكن تقليص الطول الكلي للشريط ليتطابق مع ارتفاع المحاور، بينما يتحكم المعامل aspect في نسبة العرض إلى الارتفاع لمنع ظهور الشريط بشكل عريض ومفرط. كما يتيح المعامل pad ضبط المسافة الفاصلة بين الرسم البياني وشريط الألوان بدقة متناهية لتفادي تداخل التسميات الرقمية مع إطار الشكل.

8.2 تخصيص علامات وتسميات شريط الألوان

لا يقتصر تخصيص شريط الألوان على مظهره الخارجي فحسب، بل يمتد ليشمل المعايرة الدقيقة للعلامات الرقمية (Ticks) والتسميات الوصفية المرافقة لها. يمكن للمحلل التحكم في مواقع العلامات على الشريط باستخدام المعامل ticks، وتمرير مصفوفة صريحة من القيم التي تتوافق مع المستويات الكفافية الرئيسية أو النقاط الحرجة في التجربة، مما يمنح القارئ مرجعاً كمياً دقيقاً ومباشراً لمعايرة الألوان الملاحظة على السطح.

تُعد إضافة عنوان شامل لشريط الألوان ممارسة قياسية حتمية لتوضيح المتغير الفيزيائي المقاس ووحدة القياس المعتمدة (مثل: “درجة الحرارة [$^circ\text{C}$]” أو “المجال الكهربائي $[\text{V/m}]$“). يتم ذلك باستخدام دالة set_label() التابعة لكائن شريط الألوان، مع إمكانية التحكم الكامل في حجم الخط، ونوعه، وتدوير النص بمقدار 90 أو 270 درجة لضمان قراءته بسلاسة، فضلاً عن إمكانية وضع العنوان في أعلى الشريط مباشرة عند استخدام التوجيهات الأفقية.

تدعم Matplotlib تكاملاً شاملاً مع محرك الصياغة الرياضية LaTeX داخل تسميات وعلامات شريط الألوان. يتيح تفعيل هذا التكامل كتابة الرموز اليونانية المعقدة، والكسور، والمعادلات التفاضلية، والمؤشرات السفلية والعلوية بدقة مطبعية مماثلة لأرقى دور النشر العلمية مثل IEEE و Nature و Springer، مما يرفع من الرصانة الأكاديمية للمخطط النهائي ويمنحه مظهراً احترافياً متكاملاً.

8.3 إدارة أشرطة الألوان في المخططات متعددة اللوحات (Subplots)

عند بناء لوحات بيانية متعددة ومترابطة (Multi-panel Subplots) تعرض مقارنات بين سيناريوهات تجريبية مختلفة أو خطوات زمنية متتالية لنفس الظاهرة، يقع العديد من الباحثين في خطأ تخصيص شريط ألوان منفصل لكل لوحة فرعية. يؤدي هذا التكرار إلى إهدار المساحة المكانية للرسم وإرباك القارئ، لا سيما إذا كانت أشرطة الألوان تمتلك مقاييس ونطاقات تطبيع متباينة تجعل المقارنة البصرية المباشرة بين اللوحات غير صحيحة ومضللة علمياً.

تتمثل الممارسة الفضلى في إنشاء شريط ألوان موحد ومشترك (Shared Colorbar) يخدم كافة اللوحات الفرعية في آن واحد. لتحقيق ذلك، يجب أولاً توحيد حدود التطبيع اللوني (vmin و vmax) عبر كافة استدعاءات contourf في جميع اللوحات، ثم استدعاء دالة colorbar وتمرير مصفوفة المحاور كاملة عبر المعامل ax=axes.ravel().tolist()، مما يدفع Matplotlib إلى اقتطاع مساحة موحدة ومتوازنة من حافة الشكل العام لوضع شريط الألوان المركزي دون تشويه المحاذاة الداخلية للرسوم.

للتحكم الهندسي المطلق في موضع وأبعاد شريط الألوان المشترك، توفر الحزمة المتطورة mpl_toolkits.axes_grid1 فئات متخصصة مثل ImageGrid و make_axes_locatable. تتيح هذه الأدوات تقسيم كائنات المحاور هندسياً وإنشاء محاور مخصصة تماماً لشريط الألوان (Colorbar Axes – cax) بارتفاع متطابق هندسياً بنسبة 100% مع ارتفاع اللوحات المجاورة، مما يضمن ثبات أبعاد المخططات البيانية وعدم تأثر نسبها الباعية (Aspect Ratios) بإضافة أو إزالة أشرطة القياس المرافقة.

9. تسمية وتوثيق خطوط الكفاف عبر دالة clabel

9.1 تطبيق دالة matplotlib.pyplot.clabel وضبط معاييرها الأساسية

على الرغم من الأهمية الكبيرة لخرائط وأشرطة الألوان، إلا أن قراءة القيم الدقيقة مباشرة من الخطوط تظل الأسلوب الأكثر دقة وسرعة للمهندسين والعلماء. توفر مكتبة Matplotlib الدالة المتخصصة matplotlib.pyplot.clabel (Contour Label)، والتي تقوم تلقائياً بحساب مسارات الخطوط الكفافية الناتجة عن دالة contour وإدراج القيم الرقمية المطابقة لكل مستوى مباشرة فوق الخط المعني بخطوط طباعية واضحة ومدمجة.

تتطلب دالة clabel تمرير كائن QuadContourSet الناتج عن استدعاء دالة contour، وتتيح مجموعة واسعة من معلمات التخصيص الجمالي والوظيفي. من أهم هذه المعلمات المعامل المنطقي inline؛ فعند ضبطه على inline=True (وهو الخيار الموصى به دائماً)، تقوم الخوارزمية بحذف وقص الجزء الصغير من الخط الكفافي الواقع مباشرة خلف النص الرقمي، مما يمنع تقاطع الخط مع الأرقام ويوفر خلفية نظيفة تجعل القراءة فائقة السلاسة والوضوح.

كما توفر الدالة المعامل fontsize للتحكم في الحجم النقطي للنصوص التوضيحية بما يتناسب مع كثافة الخطوط في المخطط، والمعامل colors لتحديد لون النص؛ حيث يمكن جعله بلون موحد داكن للتباين العالي، أو تركه افتراضياً ليتطابق لون كل تسمية رقمية مع لون الخط الكفافي الخاص بها، فضلاً عن المعامل inline_spacing الذي يحدد المسافة الهامشية الفاصلة بين حواف النص والخطوط المقصوصة لضمان أقصى درجات المقروئية.

9.2 التنسيق المتقدم للأرقام والصيغ الرياضية

في الحالة الافتراضية، تقوم دالة clabel بعرض القيم الرقمية للمستويات باستخدام التنسيق العشري القياسي للبايثون، والذي قد ينتج عنه في كثير من الأحيان أعداد عشرية طويلة وغير مرغوبة (مثل 3.1415926) تشوه المظهر العام للرسم وتزدحم بها مساحة المخطط. للسيطرة التامة على هذا المظهر، تدعم الدالة المعامل fmt الذي يقبل سلاسل التنسيق النصي الكلاسيكية (Format Strings) أو دوال التنسيق المخصصة (Callables).

باستخدام سلاسل التنسيق مثل fmt='%.2f' أو fmt='%1.1f'، يمكن للمحلل تحديد عدد الخانات العشرية المعروضة بدقة واقتطاع الكسور الزائدة، كما يمكن استخدام التنسيق العلمي fmt='%.1e' عند التعامل مع قيم صغيرة جداً أو هائلة المقدار في الفيزياء الجزيئية أو الفلكية. علاوة على ذلك، يتيح المعامل fmt دمج الرموز والوحدات الفيزيائية مباشرة بجوار الرقم، مثل fmt='%d mV' لعرض القيم بالأرقام الصحيحة متبوعة بوحدة الميلي فولت.

لتطبيقات النشر الأكاديمي الأكثر تعقيداً، يمكن تمرير قاموس تحويلي أو استخدام فئات التنسيق المتقدمة مثل matplotlib.ticker.Formatter لدمج صياغات رياضية متكاملة تتضمن رموز LaTeX. يسمح هذا الأسلوب المتقدم بعرض كسور رياضية حقيقية (مثل $pi/2$ أو $\sqrt{2}$) مباشرة كتسميات فوق خطوط الكفاف عند دراسة الدوال الدائرية والتحليل العقدي، مما يضفي عمقاً واحترافية لا نظير لها على المخطط البحثي المنشور.

9.3 الوضع اليدوي والتفاعلي لتسميات الخطوط

على الرغم من التطور الكبير في الخوارزميات التلقائية المدمجة لتحديد مواقع التسميات في Matplotlib، إلا أن الطبيعة الطوبولوجية المعقدة لبعض الدوال الرياضية — كالمنحنيات شديدة الالتواء أو الحقول ذات الترددات المكانية العالية — قد تؤدي إلى تكدس النصوص التوضيحية فوق بعضها البعض أو وضعها في مناطق طرفية غير مثالية بصرياً، مما يعيق استيعاب المخطط بالسرعة المطلوبة.

لحل هذه المعضلة الطوبولوجية، توفر دالة clabel المعامل التفاعلي المذهل manual=True. عند تفعيل هذا الخيار في البيئات التفاعلية، يتوقف البرنامج مؤقتاً ويتيح للمستخدم النقر بالفأرة مباشرة فوق المواقع المكانية الدقيقة التي يرغب في وضع التسميات النصية عليها على طول مسار الخطوط الكفافية، مما يمنح الباحث سيطرة بصرية وجمالية مطلقة على التوزيع الهندسي للنصوص بما يتوافق مع رؤيته الإخراجية للمنشور.

أما في بيئات المعالجة الدفعية والأكواد الآلية غير التفاعلية، فيمكن تمرير قائمة صريحة من الإحداثيات المكانية $(x, y)$ إلى المعامل manual، مثل manual=[(1.2, 0.5), (-0.8, -1.0)]، حيث ستقوم الدالة بالبحث عن أقرب خط كفافي لكل نقطة معطاة وتثبيت التسمية الرقمية فوقه تماماً. كما يُنصح دائماً بتصفية الخطوط المراد تسميتها عبر تحديد معاملات المستويات داخل clabel لعرض التسميات على المستويات الرئيسية فقط واستثناء المستويات البينية لتجنب التلوث البصري والازدحام النصي داخل اللوحة.

10. الدمج المتقدم للمخططات الكفافية مع عناصر التصور الأخرى

10.1 تراكب المخططات النقطية (Scatter Plots) ومسارات البيانات

يكتسب المخطط الكفافي بعداً تحليلياً استثنائياً عندما يتم دمجه مع المخططات النقطية (Scatter Plots) لعرض مواقع العينات التجريبية الأصلية أو رصد حركة الجسيمات والخوارزميات فوق السطح الرياضي. في تطبيقات الذكاء الاصطناعي وعلوم البيانات، يمثل هذا التراكب الأسلوب القياسي لتصور كيفية انتقال خوارزميات التحسين الحسابي، مثل الانحدار التدريجي، خطوة بخطوة من النقطة الابتدائية العشوائية عبر التموجات الكفافية للوصول إلى أدنى نقطة في دالة الخسارة (Global Minimum).

يتم تحقيق هذا التراكب باستدعاء دالة matplotlib.pyplot.scatter فوق نفس كائن المحاور الحاضن للمخطط الكفافي الممتلئ. يمكن للباحث تلوين النقاط بخرائط ألوان متباينة، والتحكم في أحجام النقاط بما يعبر عن متغير إحصائي رابع (Bubble Size)، فضلاً عن رسم خطوط الاتجاه ومسارات الحركة المتجهة التي تربط تلك النقاط باستخدام دالة plot لبيان تسلسل الأحداث الزمنية أو مسارات تقارب النماذج الحسابية.

لضمان أعلى درجات الوضوح والجاذبية البصرية في مثل هذه المخططات المركبة، يجب ضبط مستويات الشفافية alpha للسطح الكفافي الخلفي ليكون خافتاً بدرجة كافية تمنع طغيان الألوان على النقاط التجريبية البارزة في المقدمة. كما يجب إحاطة النقاط النقطية بحواف داكنة عبر المعامل edgecolors='black' واستخدام قيم مرتفعة للمعامل zorder لضمان بقاء نقاط البيانات ومساراتها طافية بوضوح تام فوق كافة التفاصيل الطوبولوجية للخلفية.

10.2 دمج حقول المتجهات الرسومية (Quiver و Streamplot)

في مجالات ميكانيكا الموائع، والديناميكا الهوائية، والنظرية الكهرومغناطيسية، لا تقتصر دراسة الحقول على الكميات القياسية الساكنة الممثلة بالمخطط الكفافي (كالضغط، ودرجة الحرارة، والجهد الكهربائي)، بل تتطلب فهماً متزامناً للكميات المتجهة الديناميكية المتولدة عنها (كسرعة تدفق المائع، وتدرج الضغط، وشدة المجال الكهرومغناطيسي). هنا تبرز قوة الدمج بين المخططات الكفافية وحقول المتجهات الرسومية.

توفر Matplotlib دالتين رئيسيتين لتصوير الحقول المتجهة فوق المخططات الكفافية: دالة matplotlib.pyplot.quiver التي تقوم برسم أسهم متجهة منفصلة عند كل عقدة شبكية تشير إلى اتجاه وقيمة التدرج الرياضي $\nabla Z = (\frac{\partial Z}{\partial x}, \frac{\partial Z}{\partial y})$، ودالة matplotlib.pyplot.streamplot التي تقوم برسم خطوط انسياب مائعة ومستمرة تحاكي مسار التدفق الفيزيائي الحقيقي عبر الحقل الممتد.

من الناحية الرياضية والفيزيائية، تبرز جمالية هذا الدمج في إظهار العلاقة التعامدية بين خطوط تساوي الجهد ومتجهات المجال؛ فالمتجهات المرسومة عبر quiver أو streamplot تتدفق دائماً بشكل عمودي صارم على خطوط الكفاف الناتجة عن contour في اتجاه الانحدار الأعظم. هذا التمثيل المزدوج للكميات القياسية والموجهة في لوحة واحدة يوفر فهماً شاملاً وعميقاً لديناميكا المنظومة المدروسة يصعب تحقيقه باستخدام أي أداة تصوير منفردة.

10.3 إسقاط الخطوط الكفافية داخل الفضاء ثلاثي الأبعاد (3D Projections)

على الرغم من المزايا التحليلية الفائقة للمخططات ثنائية الأبعاد، إلا أن دمج الخطوط الكفافية وإسقاطها مباشرة داخل النماذج السطحية ثلاثية الأبعاد عبر وحدة mpl_toolkits.mplot3d يوفر منظوراً بصرياً مبهراً يجمع بين البديهة الهندسية للأسطح ثلاثية الأبعاد والدقة القياسية لخطوط المستوى. يسمح هذا النمط بعرض السطح المتموج مع إسقاط خطوطه الكفافية على المستويات الجدارية المحيطة به.

يتم تفعيل هذا النمط المتقدم بإنشاء محاور ثلاثية الأبعاد باستخدام المعامل projection='3d'، ثم استدعاء دالة plot_surface لرسم السطح المجسم الشفاف، متبوعة باستدعاء دالة contour أو contourf ثلاثية الأبعاد مع تحديد معامل الإسقاط المحوري zdir. يتيح المعامل zdir='z' إسقاط الخطوط الكفافية على الأرضية السفلية للمخطط عند مستوى ثابت $z = z_{\min}$، بينما يتيح استخدام zdir='x' أو zdir='y' إسقاط الخطوط على الجدران الجانبية والخلفية للمكعب الفضائي.

تساعد هذه الإسقاطات الجدارية متعددة الأوجه الباحث والمشاهد على الربط الإدراكي الفوري بين التموجات السطحية المعقدة وظلالها الكفافية المسقطة على المحاور المستقلة. يمثل هذا التكوين البصري الهجين قمة الإخراج الرسومي في الأطروحات الجامعية والملصقات العلمية للمؤتمرات الدولية؛ حيث يعرض السطح الفيزيائي بكامل تفاصيله المجسمة مع توفير المرجعيات الكفافية اللازمة للتحقق الحسابي بدقة متناهية وفي مشهد واحد متكامل.

11. الأخطاء الشائعة واستراتيجيات تحسين الأداء الحسابي

11.1 معالجة أخطاء عدم تطابق الأبعاد وتشكيل المصفوفات

يُعتبر الخطأ الشهير TypeError: Input z must be 2D أو ValueError: shape mismatch من أكثر الأخطاء البرمجية شيوعاً التي تواجه المبتدئين وحتى المحترفين عند إنشاء المخططات الكفافية في Matplotlib. ينشأ هذا الخطأ في الغالب عند محاولة تمرير متجهات أحادية البعد مباشرة إلى المصفوفة $Z$ دون تحويلها إلى مصفوفة ثنائية الأبعاد عبر np.meshgrid، أو عند استخدام مصفوفات إحداثية لا تتوافق أبعادها مع أبعاد المصفوفة الحقلية التابعة.

لتشخيص وحل هذه المشكلة، يجب فحص خاصية الأبعاد shape لكافة المصفوفات الداخلة في الرسم والتأكد من مطابقتها الصارمة؛ فإذا كانت المصفوفة $Z$ تمتلك الأبعاد $(M, N)$، فيجب أن تمتلك المصفوفة $X$ الأبعاد $(M, N)$ أو $(N,)$، وأن تمتلك المصفوفة $Y$ الأبعاد $(M, N)$ أو $(M,)$. في حال تم استيراد البيانات من ملفات جدولية مسطحة (مثل تنسيقات CSV التي تحتوي على أعمدة $x, y, z$ مفرودة)، يجب إعادة تشكيل المصفوفة باستخدام دالة numpy.reshape أو استخدام دوال الاستيفاء الشبكي مثل scipy.interpolate.griddata لبناء الشبكة المنتظمة المطلوبة.

هناك مصدر خفي وخطير آخر للأخطاء الهندسية يتعلق بالترتيب المصفوفي الداخلي (Row-major مقابل Column-major)؛ حيث يؤدي عكس ترتيب تمرير الإحداثيات (تمرير $Y$ مكان $X$) إلى تدوير المخطط الكفافي بمقدار 90 درجة وانعكاسه حول القطر، مما يؤدي إلى تشويه المعالم الجغرافية أو الفيزيائية دون أن يطلق البرنامج أي رسالة تحذيرية برمجية؛ لذا يجب دائماً مراجعة توافق الإحداثيات مع المحاور وتطبيق عملية القلب المصفوفي Z.T إذا اقتضت الضرورة لضبط التسامت الهندسي بدقة.

11.2 استراتيجيات تحسين كفاءة التصيير للبيانات الضخمة

عند التعامل مع مجموعات البيانات الجغرافية العملاقة الناتجة عن الأقمار الصناعية أو مخرجات نماذج المناخ فائقة الدقة التي تتجاوز أبعاد شبكاتها آلاف النقاط في كل اتجاه، يصبح التصيير المباشر للمخططات الكفافية عملية باهظة التكلفة الحسابية قد تؤدي إلى تجميد البرنامج أو استنفاد ذاكرة النظام بالكامل نتيجة المحاولات الحسابية لتتبع وتثليث ملايين المضلعات الدقيقة.

الاستراتيجية الأولى والأكثر فاعلية لتحسين الأداء هي تطبيق تقنيات تقليص العينات المكانية المنضبط (Spatial Downsampling) أو التقطيع الشبكي (Striding) باستخدام شرائح NumPy السريعة، مثل تمرير Z[::k, ::k] حيث يمثل $k$ معامل التخطي المناسب. هذا الإجراء يقلل عدد النقاط المعالجة بمقدار $k^2$ مع الحفاظ على المعالم الطوبولوجية الأساسية للسطح، مما يتيح معاينة تفاعلية فائقة السرعة للبيانات قبل إجراء التصيير النهائي عالي الجودة.

الاستراتيجية الثانية تتعلق باختيار نوع محرك الرسوميات والتنسيق النهائي للملف؛ فعند التعامل مع ملايين المضلعات في دالة contourf، يؤدي التصدير إلى تنسيقات متجهة (Vector Formats مثل PDF أو SVG) إلى إنتاج ملفات ضخمة جداً بحجم مئات الميجابايت يصعب فتحها أو طباعتها بسلاسة. في مثل هذه السيناريوهات فائقة الكثافة، يُعد تصدير المخطط إلى تنسيقات نقطية عالية الدقة (Raster Formats مثل PNG بدقة 300 أو 600 DPI) مع تفعيل خوارزمية التنعيم rasterized=True للمحاور هو الخيار الأمثل لتحقيق التوازن بين جودة الطباعة والحجم الخفيف للملفات المنشورة.

11.3 تجنب التفسيرات البصرية الخاطئة وتشويه البيانات

قد تؤدي الممارسات التصميمية الخاطئة إلى توليد مخططات كفافية مضللة إحصائياً وبصرياً تقود القارئ إلى استنتاجات علمية غير دقيقة. من أبرز هذه الأخطاء عدم ضبط النسبة الباعية (Aspect Ratio) للمحاور عند التعامل مع بيانات مكانية أو هندسية حقيقية تتطلب تساوي مقياس الرسم في المحورين الأفقي والرأسي؛ حيث يؤدي التمدد التلقائي للمحاور لملاءمة حجم النافذة إلى تشويه الدوائر وتحويلها إلى أشكال بيضاوية وتغيير زوايا الانحدار الفيزيائي، وهو ما يمكن حله فورياً بتطبيق الأمر ax.set_aspect('equal').

خطأ فادح آخر يكمن في الاعتماد على التنعيم والاستيفاء الرياضي المفرط (Over-smoothing) للبيانات المتباعدة أو المليئة بالضوضاء عبر خوارزميات التكعيب أو الاستيفاء الشريحي (Spline Interpolation). على الرغم من أن هذا التنعيم يمنح المخطط مظهراً انسيابياً جذاباً، إلا أنه قد يقوم باختلاق قمم ووديان وهمية لا وجود لها في البيانات الأصلية، أو قد يخفي تدرجات حادة وتغيرات مفاجئة ذات أهمية فيزيائية قصوى؛ لذا يجب دائماً التمييز بوضوح بين البيانات الحقيقية والطبقات المستوفاة إحصائياً.

أخيراً، يجب الحذر الشديد عند اختيار مستويات التجزئة وتوزيع الألوان؛ فالاستخدام غير المدروس للمستويات غير الخطية دون توضيح ذلك بشفافية عبر شريط الألوان قد يوحي بأن السطح شديد الانحدار في مناطق تكون في الواقع شبه مستوية. الشفافية المنهجية، واختيار خرائط الألوان المتسقة إدراكياً، وتوثيق مقاييس الرسم والوحدات بدقة هي الضمانات الأساسية لإنتاج تصورات علمية نزيهة وقابلة للتكرار والاعتماد الأكاديمي.

12. أفضل الممارسات لتصدير ونشر المخططات بجودة أكاديمية

12.1 تصدير المخططات بالصيغ النقطية والمتجهية عالية الدقة

يمثل التصدير النهائي للمخطط الكفافي الخطوة التتويجية لكافة الجهود البرمجية والتحليلية السابقة، ويتطلب فهماً عميقاً للفروق الجوهرية بين التنسيقات الرسومية المختلفة ومتطلبات دور النشر العالمية. توفر دالة matplotlib.pyplot.savefig البنية التحتية لتصدير الأشكال بأعلى معايير الجودة الرقمية عبر باقة واسعة من الامتدادات المتخصصة.

للمطبوعات الورقية والأوراق البحثية المعدة للتحكيم في مجلات النخبة العلمية، يُفضل دائماً التصدير بالتنسيقات المتجهة (Vector Graphics) مثل PDF و EPS و SVG. تتميز هذه التنسيقات باحتفاظها بالخطوط الكفافية، والتسميات النصية، والعلامات الرياضية كمسارات هندسية مجردة لا تفقد وضوحها أو حدتها على الإطلاق مهما تم تكبير الشكل أو طباعته بملصقات جدارية ضخمة، مما يضمن ظهور المخطط بأعلى دقة مطبعية ممكنة داخل المقال البحثي.

أما للعروض التقديمية، ومواقع الويب، والوثائق الرقمية التفاعلية، فإن التنسيقات النقطية (Raster Graphics) مثل PNG و TIFF تمثل الخيار القياسي الأكثر توافقاً. عند التصدير النقطي، يجب ضبط معامل الدقة dpi=300 كحد أدنى للمنشورات الأكاديمية و dpi=600 للرسوم الدقيقة جداً، مع استخدام المعامل الحاسم bbox_inches='tight' الذي يقوم بقص الهوامش البيضاء الزائدة تلقائياً وضمان عدم اقتطاع التسميات التوضيحية أو أشرطة الألوان الواقعة على أطراف اللوحة الرسومية.

12.2 توحيد المعايير الأسلوبية للمجلات العلمية

تفرض المجلات العلمية المرموقة (مثل Nature و Science و مجلات معاهد IEEE و Elsevier) أدلة أسلوبية وتصميمية صارمة (Author Style Guides) يجب الالتزام بها بدقة لضمان قبول الأشكال الرسومية دون الحاجة لإعادة تعديلها مطبعياً. يشمل ذلك توحيد عائلة الخطوط المستخدمة عبر كامل المخطط، حيث يُفضل عادة استخدام خطوط الـ Sans-serif الخالية من التذييلات مثل Arial و Helvetica لضمان قراءتها بوضوح حتى عند تصغير الشكل ليناسب عرض العمود الواحد في المجلة (والذي يتراوح عادة بين 8.5 إلى 9.0 سم).

معيار آخر بالغ الأهمية هو ضمان توافق المخطط الكفافي مع الطباعة أحادية اللون (Grayscale Compatibility). على الرغم من أن المجلات أصبحت رقمية في الغالب، إلا أن العديد من الباحثين لا يزالون يطبعون الأوراق بالأبيض والأسود؛ لذا يجب التحقق من أن خريطة الألوان المختارة (مثل viridis أو cividis) تحافظ على تدرج سطوع خطي متناسق يتحول بسلاسة وبشكل مقروء إلى تدرجات الرمادي دون أن تندمج المناطق المختلفة أو تختفي الفروق بين المستويات اللونية للمخطط الممتلئ.

أخيراً، يجب التأكد من الاستقلالية الذاتية للشكل التوضيحي (Self-contained Figure)؛ بحيث يحتوي المخطط الكفافي على كافة المعلومات التفسيرية الحيوية متضمنة عناوين المحاور الواضحة، والوحدات الفيزيائية المعيارية، وشريط الألوان المعاير، والتسميات الخطية غير المزدحمة، ومفتاح الرموز للنقاط والمتجهات المدمجة. إن استيفاء هذه المعايير الأسلوبية يرفع من المصداقية الأكاديمية للعمل البحثي ويضمن وصول الرسالة العلمية بوضوح وبلاغة بصرية لا تحتمل اللبس.

خاتمة

تُعد المخططات الكفافية في مكتبة Matplotlib ركيزة أساسية لا غنى عنها في ترسانة أدوات التحليل البصري العلمي والحسابي في بايثون؛ إذ تتيح تحويل الحقول العددية والدوال الرياضية متعددة المتغيرات إلى تمثيلات بصرية فائقة الدقة والكفاءة الإدراكية. من خلال فهم المعمارية الهندسية المتينة للمكتبة واستيعاب الأسس الرياضية للمصفوفات وتوليد الشبكات عبر NumPy، يستطيع الباحث التحكم الكامل في كافة التفاصيل التشكيلية للمخطط بدءاً من المسارات الخطية المجردة والمساحات الملونة، ووصولاً إلى معايرة الألوان والتسميات المدمجة والإسقاطات متعددة الأبعاد.

إن الالتزام بأفضل الممارسات العلمية — المتمثلة في الاختيار الدقيق لخرائط الألوان المتسقة إدراكياً، وتفادي التشويه الهندسي، وتطبيق التطبيع الرياضي المناسب، ومزامنة أشرطة الألوان والطبقات الرسومية المتراكبة — يضمن إنتاج مخططات بصرية تتجاوز الجانب الجمالي لتقدم براهين علمية رصينة ونزيهة. يفتح هذا التمكن البرمجي آفاقاً واسعة أمام العلماء والمهندسين لترجمة بياناتهم ونماذجهم النظرية المعقدة إلى وثائق وأشكال بصرية متوافقة مع أرقى المعايير العالمية المعتمدة في النشر الأكاديمي والبحث والتطوير الصناعي.

المراجع

• Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90–95. https://doi.org/10.1109/MCSE.2007.55
• Harris, C. R., Millman, K. J., van der Walt, S. J., Gommers, R., Virtanen, P., Cournapeau, D., … & Oliphant, T. E. (2020). Array programming with NumPy. Nature, 585(7825), 357–362. https://doi.org/10.1038/s41586-020-2649-2
• Crameri, F., Shephard, G. E., & Heron, P. J. (2020). The misuse of colour in science communication. Nature Communications, 11(1), 5444. https://doi.org/10.1038/s41467-020-19160-7
• Rougier, N. P., Droettboom, M., & Bourne, P. E. (2014). Ten simple rules for better figures. PLOS Computational Biology, 10(9), e1003833. https://doi.org/10.1371/journal.pcbi.1003833
• Virtanen, P., Gommers, R., Oliphant, T. E., Haberland, M., Reddy, T., Cournapeau, D., … & SciPy 1.0 Contributors. (2020). SciPy 1.0: Fundamental algorithms for scientific computing in Python. Nature Methods, 17(3), 261–272. https://doi.org/10.1038/s41592-019-0686-2
• Matplotlib Development Team. (2023). Contour Plots and Colormap Normalization Documentation. Matplotlib. https://matplotlib.org/stable/tutorials/colors/colormapnorms.html
