كيفية إنشاء مخططات Matplotlib بمقاييس لوغاريتمية

يشهد العصر الرقمي الحالي تدفقاً غير مسبوق للبيانات المعقدة ذات الطبيعة غير الخطية، والتي تتطلب أدوات تحليلية وبصرية متقدمة لاستيعاب بنيتها الرياضية وسبر أغوار أنماطها الكامنة. في مجالات متعددة تمتد من الفيزياء الفلكية والبيولوجيا الجزيئية إلى الاقتصاد القياسي وتحليل الشبكات الاجتماعية، تتباين القيم المرصودة تبياناً شاسعاً يمتد عبر رتب أسية متعددة (Orders of Magnitude). في ظل هذا التباين الشديد، تفقد المقاييس الخطية التقليدية قدرتها التفسيرية، حيث تؤدي إلى انضغاط الغالبية العظمى من نقاط البيانات الصغرى في حيز مكاني ضيق للغاية قرب نقطة الأصل، بينما تنفرد القيم القصوى باحتلال معظم المساحة البصرية للرسم. هنا تبرز أهمية المقاييس اللوغاريتمية كحل رياضي وهندسي يعيد موازنة المشهد البصري، محولاً العلاقات الأسية وقوانين القوى المعقدة إلى تمثيلات خطية قابلة للقراءة والتحليل الدقيق.

تُعد لغة البرمجة Python وبيئتها العلمية الرائدة المنصة الأساسية للباحثين ومحللي البيانات حول العالم، وتتربع مكتبة Matplotlib على عرش أدوات التصور البياني العلمي بفضل مرونتها الفائقة وقدرتها العالية على التحكم في أدق تفاصيل المحاور والتحويلات الهندسية. إن بناء الرسوم البيانية ذات المقاييس اللوغاريتمية لا يقتصر فقط على استدعاء دوال برمجية بسيطة، بل يستند إلى فهم عميق للأسس الرياضية للتحويل اللوغاريتمي، وإدراك آليات التعامل مع الإحداثيات، وضبط التدريجات وشبكات الإسناد، فضلاً عن المعالجة الحذرة للقيم الصفرية والسالبة التي تمثل تحدياً جوهرياً في الفضاءات اللوغاريتمية.

يقدم هذا الدليل الشامل مرجعاً أكاديمياً وتطبيقياً متكاملاً لكيفية تسخير مكتبة Matplotlib لإنشاء وتخصيص المخططات البيانية اللوغاريتمية بمختلف أشكالها: المقاييس شبه اللوغاريتمية الأفقية والرأسية، والمقاييس اللوغاريتمية المزدوجة، والمقاييس المتماثلة. سيتناول المقال الجوانب النظرية والرياضية، والتحكم البرمجي المتقدم عبر النمطين الوظيفي والكائني، وإدارة التنسيق والتدريجات، وتطبيقات عملية في مجالات علمية متنوعة، وصولاً إلى أفضل الممارسات لتجنب الأخطاء الشائعة وضمان دقة ونزاهة التمثيل البصري للبيانات.

1. مقدمة إلى المقاييس اللوغاريتمية وأهميتها في التمثيل البياني للبيانات

1.1 مفهوم المقياس اللوغاريتمي في التحليل الإحصائي والبياني

يُمثل المقياس اللوغاريتمي تحويلاً رياضياً لا خطياً يُطبق على قيم محور الإحداثيات، بحيث تتزايد المسافات الفيزيائية على طول المحور بنسب ضربية ثابتة بدلاً من الإضافات الجمعية الثابتة المميزة للمقاييس الخطية. في المقياس الخطي القياسي، تمثل المسافة المكانية بين القيمتين 1 و 2 نفس المسافة الفيزيائية بين 99 و 100، نظراً لأن الفارق المطلق بينهما هو وحدة واحدة في كلا الموضعين. في المقابل، يُعيد المقياس اللوغاريتمي تعريف المسافة الهندسية لتكون دالة في النسبة بين القيم، مما يجعل المسافة بين 1 و 10 مكافئة تماماً للمسافة بين 10 و 100، أو بين 1,000 و 10,000، حيث يمثل كل انتقال مسافة مضاعفة بمقدار عشرة أمثال، وهو ما يُعرف بالرتبة الأسية أو العقد الترددي (Decade).

تتجلى الأهمية الرياضية لهذا التحويل في قدرته الفائقة على معالجة البيانات التي تنمو أو تتضاءل بمعدلات أسية. فعندما تتزايد ظاهرة معينة بنسبة مئوية دورية مركبة، مثل نمو المزارع البكتيرية أو انتشار الأوبئة الفيروسية أو تراكم الفوائد المالية، يؤدي المقياس الخطي إلى رسم منحنى شديد الانحدار يتجه رأسياً بسرعة فائقة، مما يطمس معالم المراحل الأولى للتجربة. يحول المقياس اللوغاريتمي هذا النمو الأسي إلى دالة خطية مستقيمة يسهل اشتقاق معامل ميلها رياضياً لتقدير معدل النمو الحقيقي بدقة متناهية ودون أي تشوه بصري.

علاوة على ذلك، يتيح المقياس اللوغاريتمي فحص التفاصيل المجهرية للقيم متناهية الصغر جنباً إلى جنب مع القيم الفلكية الضخمة دون فقدان الدقة التحليلية. في الفيزياء الإشعاعية، على سبيل المثال، قد يحتاج الباحث إلى مقارنة قياسات طاقية تتراوح بين أجزاء من الإلكترون فولت وملايين الإلكترون فولتات ضمن منظومة تجريبية واحدة؛ وهنا يصبح المقياس اللوغاريتمي الوسيلة الهندسية الوحيدة القادرة على استيعاب هذا التباين الشاسع دون إقصاء أو تهميش لأي نطاق قيمي.

1.2 دواعي استخدام المخططات اللوغاريتمية في تحليل البيانات المعقدة

تفرض الطبيعة الهيكلية لبعض الظواهر العلمية المعقدة استخدام المقاييس اللوغاريتمية كضرورة منهجية وليست مجرد خيار تجميلي. أولى هذه الدواعي هي معالجة النطاقات الديناميكية الواسعة (Wide Dynamic Ranges)، حيث تتوزع البيانات عبر خمس أو ست رتب أسية أو أكثر. في مثل هذه البيئات، تصبح الرسوم البيانية الخطية عديمة الجدوى، لأن غالبية النقاط تتكدس على المحور، مما يخلق وهم التماثل بين قيم تختلف في الواقع بآلاف المرات.

ثاني هذه الدواعي يرتبط بدراسة استجابات النظم الحيوية والفيزيائية التي تخضع لقوانين لوغاريتمية أصيلة. فعلى سبيل المثال، يستجيب النظام السمعي البشري لشدة الصوت وفق مقياس لوغاريتمي نسبي (مقياس الديسيبل)، كما تستجيب العين البشرية لشدة الضوء وتستجيب القشرة المخية للمنبهات الحسية وفق قانون فيبر-فيشنر (Weber-Fechner Law). ولذلك، فإن تمثيل هذه المثيرات واستجاباتها العصبية على مقاييس لوغاريتمية يطابق المنظومة الفسيولوجية الطبيعية للإدراك البشري ويوفر فهماً واقعياً لنتائج التجارب السيكوفيزيقية.

وثالث هذه الدواعي هو تخفيف الأثر البصري المضلل للقيم المتطرفة (Outliers) وتجنب القرارات المتعسفة بحذفها من التحليل. ففي التوزيعات ذات الذيول الثقيلة (Heavy-tailed Distributions)، مثل توزيع الثروات أو أحجام الملفات على شبكة الإنترنت أو درجات شدة الزلازل، لا تمثل القيم الضخمة أخطاء قياس يجب تنظيفها، بل هي سمة أصيلة للظاهرة؛ وتسمح المقاييس اللوغاريتمية بدمج هذه القيم بسلاسة ضمن النسق العام للتحليل دون أن تطغى بصرياً على بقية البيانات.

أخيراً، يلعب التحويل اللوغاريتمي دوراً محورياً في فحص قوانين القوى (Power Laws) ذات الصيغة العامة y = a x^k. عند أخذ لوغاريتم الطرفين، تتحول المعادلة إلى log(y) = log(a) + k log(x)، وهي معادلة خط مستقيم ميله k والجزء المقطوع منه هو log(a). يتيح هذا التبسيط للباحثين استخدام خوارزميات الانحدار الخطي البسيطة للتحقق من الفرضيات وتحديد الثوابت الفيزيائية بدقة وسرعة فائقتين.

1.3 دور مكتبة Matplotlib في بناء الرسوم البيانية العلمية المتقدمة

تحتل مكتبة Matplotlib موقع الصدارة في منظومة الحوسبة العلمية بلغة بايثون، حيث تُعد النواة التحتية والأساس البرمجي الذي بُنيت عليه مكتبات متقدمة أخرى مثل Seaborn و Pandas Plotting. تم تصميم Matplotlib بمرونة معمارية تحاكي البيئات الحسابية الأكاديمية الصارمة مثل MATLAB، مع تقديم تحكم كامل في كل عنصر رسومي، بدءاً من أشكال الخطوط وعلامات الترقيم وصولاً إلى التحويلات الإسقاطية المعقدة للمحاور.

تتميز Matplotlib بنظام تحويلات هندسية متطور (Transformation Pipeline) يفصل بين فضاء البيانات وفضاء العرض وفضاء الشاشة، مما يتيح تطبيق التحويلات اللوغاريتمية برمجياً دون الحاجة إلى تعديل مصفوفات البيانات الأصلية يدوياً. هذا الفصل المعماري يضمن الحفاظ على القيم الحقيقية للبيانات سليمة أثناء عمليات الفحص والاستكشاف، ويسمح بتبديل المقاييس ديناميكياً بمرونة تامة، وتعديل التدريجات الرياضية بدقة فائقة.

يتكامل هذا النظام البرمجي بشكل متناغم مع مصفوفات NumPy وهياكل بيانات Pandas، مما يتيح معالجة ملايين النقاط البيانية وتطبيق الحسابات الإحصائية والتحويلات اللوغاريتمية عليها بأعلى كفاءة حوسبية ممكنة، وتصدير المخططات النهائية بتنسيقات متجهة عالية الدقة تلبي أرقى معايير النشر الأكاديمي في الدوريات والمجلات العلمية العالمية.

2. المفاهيم الرياضية والهندسية للتحويلات اللوغاريتمية

2.1 الأسس والقواعد الرياضية للوغاريتمات في التمثيل الهندسي

يرتكز التحويل اللوغاريتمي رياضياً على دالة القوة العكسية؛ فإذا كان y = b^x، فإن x = log_b(y)، حيث يمثل b أساس اللوغاريتم (Base). في التطبيقات البيانية والعلمية، يُعد اللوغاريتم العشري (ذو الأساس 10) واللوغاريتم الطبيعي (ذو الأساس e ≈ 2.71828) واللوغاريتم الثنائي (ذو الأساس 2) الأكثر شيوعاً واستخداماً. يخضع التحويل بين هذه الأسس لقاعدة تغيير الأساس الرياضية الشهيرة:

log_a(x) = log_b(x) / log_b(a)

من الناحية الهندسية، يؤدي التحويل اللوغاريتمي إلى ضغط المسافات المكانية كلما ازدادت القيم عدداً، وتوسيعها كلما اقتربت من الصفر الموجب. المسافة الهندسية بين نقطتين x₁ و x₂ على مقياس لوغاريتمي تتناسب طردياً مع |log(x₁) – log(x₂)| = |log(x₁ / x₂)|. هذا السلوك يعني أن الفارق النسبي هو الحاكم الوحيد للمسافة المرئية، مما يجعل التغير بمقدار الضعف (Factor of 2) متماثلاً تماماً على امتداد المحور بأكمله، سواء كان الانتقال من 2 إلى 4 أو من 20,000 إلى 40,000.

عند إجراء تحليلات التراجع الخطي وحساب فترات الثقة (Confidence Intervals) ومقاييس الخطأ المعياري، يجب الانتباه إلى أن تطبيق اللوغاريتم يحول الأخطاء الجمعية العادية y = f(x) + ε إلى أخطاء ضربية y = f(x) · e^ε. يترتب على ذلك تحول أشرطة الخطأ المتماثلة في الفضاء الخطي إلى أشرطة خطأ غير متماثلة (Asymmetric Error Bars) على المقياس اللوغاريتمي، وهو تفصيل رياضي بالغ الأهمية يجب تمثيله بدقة لضمان النزاهة الإحصائية للنتائج التجريبية المنشورة.

2.2 سلوك المنحنيات الرياضية والدوال الشائعة تحت المقياس اللوغاريتمي

يؤدي تطبيق المقاييس اللوغاريتمية إلى تعديل جذري في المظهر الهندسي للمنحنيات الرياضية الأساسية، مما يمنح الباحثين وسيلة بصرية فورية لتشخيص طبيعة العلاقات الوظيفية الكامنة وراء البيانات التجريبية:

• الدوال الأسية (Exponential Functions): تأخذ الصيغة y = a · e^bx أو y = a · 10^bx. عند رسم هذه الدوال على مقياس شبه لوغاريتمي (Semi-logarithmic scale) حيث يكون المحور الرأسي لوغاريتمياً والمحور الأفقي خطياً، يتحول المنحنى الأسي إلى خط مستقيم ميله مساوٍ للمعامل b (أو b · log₁₀(e))، مما يسهل تقدير ثابت التحلل أو معدل التضاعف بصرياً.
• دوال القوى (Power-law Functions): تأخذ الصيغة y = a · x^k. عند تمثيل هذه الدوال على مقياس لوغاريتمي مزدوج (Log-log scale) حيث يخضع كلا المحورين للتحويل اللوغاريتمي، تستقيم الدالة تماماً إلى خط مستقيم يمثل ميله الهندسي الأس k مباشرة.
• الدوال اللوغاريتمية (Logarithmic Functions): تأخذ الصيغة y = a · ln(x) + b. عند رسمها على مقياس شبه لوغاريتمي أفقي (المحور السيني لوغاريتمي والصادي خطي)، تتحول هذه الدوال المنحنية إلى خطوط مستقيمة تمكن المحلل من قراءة المعاملات بسهولة.

إن تحليل نقاط الانقلاب (Inflection Points) ومعدلات التغير المشتقة في الفضاءات اللوغاريتمية يغير التفسير الهندسي المعتاد. فالميل في الفضاء اللوغاريتمي المزدوج d(log y)/d(log x) لا يعبر عن السرعة اللحظية للتغير، بل يعبر عن المرونة النسبية (Elasticity)، أي النسبة المئوية للتغير في y الناتجة عن تغير بنسبة واحد بالمائة في x، وهو مفهوم بنيوي أساسي في علم الاقتصاد وديناميكا الموائع والأنظمة المعقدة.

3. البنية البرمجية لمكتبة Matplotlib والتحكم في المحاور

3.1 النموذج الوظيفي مقابل النموذج الكائني في Matplotlib

تقدم مكتبة Matplotlib أسلوبين رئيسيين لبناء وتخصيص الرسوم البيانية: النموذج الوظيفي عبر واجهة pyplot المباشرة، والنموذج الكائني التوجه (Object-Oriented Interface). يعتمد النموذج الوظيفي على استدعاء دوال مباشرة مثل plt.plot() و plt.xscale() و plt.yscale()، حيث تقوم المكتبة ضمنياً بإدارة الشكل الحالي والمحور النشط في الخلفية.

على الرغم من أن النموذج الوظيفي يوفر سرعة ملحوظة في كتابة الشيفرات المبدئية أثناء جلسات التحليل الاستكشافي السريع، إلا أنه يصبح محدوداً وعرضة للأخطاء عند التعامل مع لوحات معقدة متعددة المخططات الفرعية (Subplots) أو عند الحاجة إلى تخصيص دقيق ومتقدم للمحاور اللوغاريتمية وتدريجاتها الفرعية. هنا يبرز النموذج الكائني كمعيار احترافي لا غنى عنه في الأبحاث العلمية وتطبيقات الإنتاج البرمجي المتقدمة.

يقوم النموذج الكائني على الفصل الصريح بين كائن الشكل العام (Figure)، والذي يمثل الحاوية الرسومية والنافذة الشاملة، وكائنات المحاور (Axes)، والتي تمثل مساحات الرسم الفردية المشتملة على نظم الإحداثيات والتدريجات والمنحنيات والوسوم. يتيح هذا النهج للمبرمج التحكم الكامل في كل محور على حدة عبر توابع متخصصة مثل ax.set_xscale() و ax.set_yscale()، مما يمنع التداخلات غير المقصودة بين المخططات الفرعية ويسهل إعادة استخدام الشيفرات وبناء دوال تشغيل آلية لإنتاج التقارير البيانية بأعلى درجات الموثوقية وكفاءة إدارة الذاكرة.

3.2 إعداد بيئة العمل واستيراد الحزم البرمجية الأساسية

لبناء بيئة عمل متكاملة ومتوافقة مع المعايير القياسية لتحليل البيانات العلمية، يتطلب الأمر تثبيت وتجهيز الحزم البرمجية الأساسية عبر بيئة إدارة الحزم في بايثون. تتضمن هذه الحزم مكتبة Matplotlib للرسم والتصور، ومكتبة NumPy للحوسبة المصفوفية وتوليد السلاسل العددية، ومكتبة SciPy للتحليلات الإحصائية وتوفيق المنحنيات الرياضية المتقدمة.

تبدأ الشيفرة البرمجية النموذجية باستيراد هذه الحزم وضبط المعلمات العامة للرسم (Runtime Configuration Parameters أو rcParams)، والتي تحدد الأبعاد الافتراضية للوحات الرسم، ومستوى الدقة الطباعية للنقاط في البوصة الواحدة (DPI)، وعائلات الخطوط المستخدمة للتسميات، وأحجام علامات التدريج. يضمن هذا الإعداد المؤسسي توحيد المظهر الجمالي والهندسي لجميع المخططات المنتجة وتوافقها الكامل مع متطلبات المجلات العلمية المحكمة.

بعد التهيئة الأولية، يتم توليد سلاسل بيانات اختبارية تحاكي الظواهر الطبيعية ذات النطاقات الديناميكية الواسعة والنمو الأسي. يتم توظيف دوال مثل np.linspace() لإنشاء نطاقات خطية منتظمة، أو np.geomspace() و np.logspace() لإنشاء متتاليات هندسية ذات تباعد لوغاريتمي متناسق، مما يضع الأساس الرياضي السليم لاختبار وتطبيق مختلف دوال المقاييس اللوغاريتمية بدقة وموثوقية عالية.

4. تطبيق المقياس اللوغاريتمي على المحور الأفقي باستخدام semilogx()

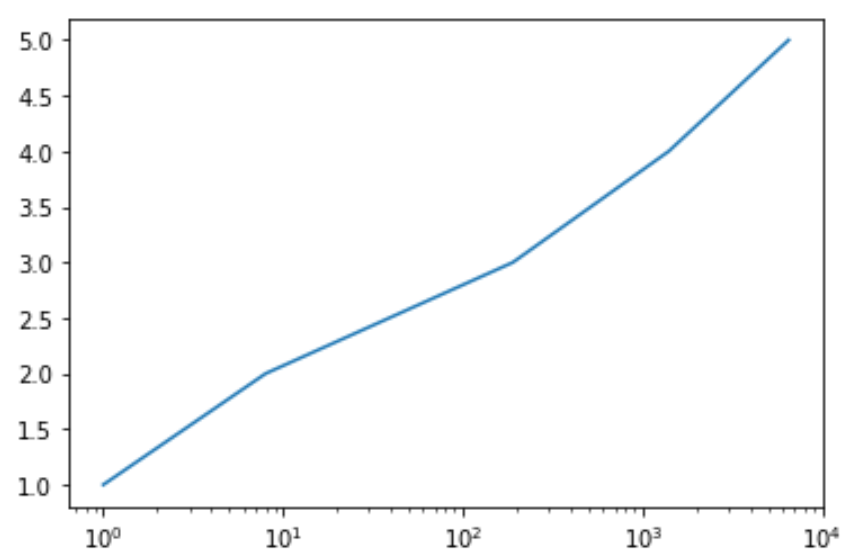

4.1 الاستخدام الأساسي والتركيب البنائي لدالة semilogx()

تُعد دالة plt.semilogx() في واجهة pyplot (أو التابع المكافئ ax.semilogx() في النموذج الكائني) إحدى أسهل الطرق وأكثرها مباشرة لتطبيق مقياس لوغاريتمي على المحور الأفقي (السيني) مع الاحتفاظ التام بالمقياس الخطي القياسي على المحور الرأسي (الصادي). تقبل الدالة في تركيبها البنائي الإحداثيات السينية والصادية، إلى جانب مصفوفة واسعة من المعلمات الاختيارية لضبط المظهر البصري للمنحنى.

تستخدم هذه الدالة بشكل مكثف عند دراسة المتغيرات المستقلة التي تتغير عبر رتب أسية متعددة بينما تظل المتغيرات التابعة أو الاستجابات مقاسة بوحدات خطية منتظمة. من الأمثلة البارزة على ذلك اختبار استجابة الدوائر الإلكترونية لتغير التردد، حيث يمتد تردد الإدخال من بضع وحدات من الهرتز إلى عدة ميجاهرتز، بينما تُقاس استجابة الجهد أو الكسب الكهربائي بوحدات الفولت الخطية.

عند تنفيذ هذه الدالة، تعيد Matplotlib داخلياً توزيع مواضع النقاط على طول المحور الأفقي، بحيث تصبح المسافات بين قوى الأساس 10 (مثل 1، 10، 100، 1000) مسافات متساوية تماماً، مع توليد تلقائي لعلامات التدريج الفرعية اللوغاريتمية التي تتقارب تدريجياً كلما اقتربت من الرتبة العشرية التالية، مما يمنح القارئ انطباعاً بصرياً دقيقاً حول طبيعة التباعد الأسي للمتغير المستقل دون التأثير إطلاقاً على دقة وخطية القياسات الرأسية المقابلة.

4.2 تخصيص الخصائص البصرية لمنحنيات دالة semilogx()

يتطلب العرض الأكاديمي المتقن للبيانات تخصيصاً دقيقاً لخصائص المنحنيات البيانية لضمان وضوح المعالم وسهولة التمييز بين السلاسل التجريبية المختلفة. توفر دالة semilogx() دعماً كاملاً لضبط سماكة الخطوط (linewidth)، وأنماطها كالمتصل والمتقطع والمنقط (linestyle)، واختيار ألوان متباينة وفق لوحات ألوان معتمدة علمياً.

علاوة على تنسيق الخطوط، يمكن إضافة علامات النقاط الفردية (Markers) لتحديد مواضع العينات التجريبية الفعلية بدقة، مع التحكم في شكل العلامة وحجمها ولون حوافها ولون تعبئتها الداخلية. هذا التمييز البصري بين المسار المستمر والبيانات المقاسة يساعد القارئ على تقييم مدى كثافة العينات على امتداد النطاق اللوغاريتمي.

يكتمل التخصيص بإضافة عناصر التوثيق الإيضاحي للمخطط، والتي تشمل كتابة التسميات التوضيحية الدقيقة للمحاور مع إدراج الرموز والوحدات الفيزيائية باستخدام نظام التنسيق الرياضي LaTeX المدمج في Matplotlib، وإدراج وسيلة إيضاح واضحة (Legend) بمواضع استراتيجية لا تحجب أياً من مسارات البيانات الحيوية، وتعيين عنوان رئيسي يعكس بدقة الظاهرة محل الدراسة.

5. تطبيق المقياس اللوغاريتمي على المحور الرأسي باستخدام semilogy()

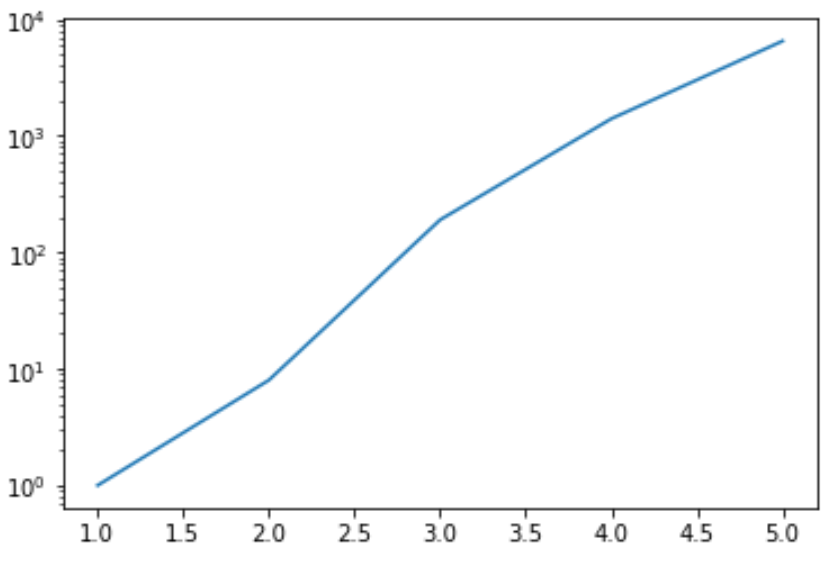

5.1 الاستخدام الأساسي والتركيب البنائي لدالة semilogy()

تمثل دالة plt.semilogy() (أو التابع ax.semilogy()) الأداة المقابلة لدالة semilogx()، حيث تقوم بتطبيق المقياس اللوغاريتمي حصرياً على المحور الرأسي (الصادي)، في حين يظل المحور الأفقي (السيني) محكوماً بمقياس خطي منتظم. يمثل هذا النمط الهيكلي التكوين الكلاسيكي لدراسة وتحليل كافة الظواهر التي تتسم بوجود معدلات نمو أو تضاؤل أسية مستمرة كدالة في الزمن الخطي أو المسافة الخطية.

عند تطبيق المقياس شبه اللوغاريتمي الرأسي على ظاهرة تخضع لمعادلة التضاؤل الإشعاعي أو التحلل الكيميائي من الدرجة الأولى N(t) = N₀ e^-λt، يتحول المنحنى الأسي المنحدر شديد الانحناء إلى خط مستقيم منتظم ومستمر. يعكس الميل الهندسي لهذا الخط بصرياً وحسابياً القيمة الدقيقة لثابت التحلل -λ، مما يتيح استخلاص عمر النصف للعينات المشعة مباشرة من الرسم وبدقة متناهية دون الحاجة إلى إجراء تحويلات معقدة على البيانات الأصلية.

تتعامل الدالة بكفاءة فائقة مع البيانات التكرارية المتراكمة ومعدلات الاستجابة الزمنية، حيث تقوم بضبط النطاق الرأسي تلقائياً ليمتد عبر عدة رتب أسية، مع الحفاظ على التدرج المنتظم للمتغير المستقل على المحور الأفقي، مما يوفر منصة تحليلية مثالية لتقييم استقرار وتوازن الأنظمة الديناميكية عبر الفترات الزمنية الممتدة.

5.2 حالات الاستخدام النموذجية للمقياس شبه اللوغاريتمي الرأسي

تتعدد التطبيقات العلمية للمقياس شبه اللوغاريتمي الرأسي عبر مختلف فروع المعرفة والعلوم التطبيقية، ومن أبرز هذه النماذج:

• دراسات الذاكرة والتعلم المعرفي: تمثيل منحنيات النسيان الكلاسيكية للعالم هيرمان إبنجهاوس (Ebbinghaus Forgetting Curve)، حيث يتراجع استرجاع المعلومات بمرور الزمن وفق وتيرة أسية متسارعة في البداية ثم تتباطأ؛ ويتيح المقياس شبه اللوغاريتمي الرأسي فحص ثبات الذاكرة بدقة فائقة.
• علم الأدوية وحركية الدواء (Pharmacokinetics): تتبع تركيزات المركبات الدوائية في بلازما الدم عبر الساعات والأيام التالية لتناول الجرعة، لتقييم معدلات التصفية الحيوية ومعدلات الامتصاص والإطراح الكلوي.
• تقييم نماذج التعلم الآلي والذكاء الاصطناعي: مراقبة انخفاض دوال الخسارة (Loss Functions) أثناء تدريب الشبكات العصبية العميقة؛ فعندما تقترب دالة الخسارة من الصفر بمقادير ضئيلة جداً مثل 10^-5 أو 10^-6، يصبح المقياس الخطي عاجزاً عن إظهار ما إذا كان النموذج يستمر في التقارب والتعلم أو قد دخل في حالة ركود عددي (Stagnation).
• علم الأوبئة والصحة العامة: رصد أعداد الحالات المصابة خلال المراحل المبكرة لتفشي الأوبئة المعدية لتحديد ما إذا كان الانتشار يتخذ مساراً أسياً ثابتاً، وهو ما يساعد متخذي القرار على تقييم فاعلية إجراءات الإغلاق والتباعد الوقائي.

6. تطبيق المقياس اللوغاريتمي المزدوج باستخدام loglog()

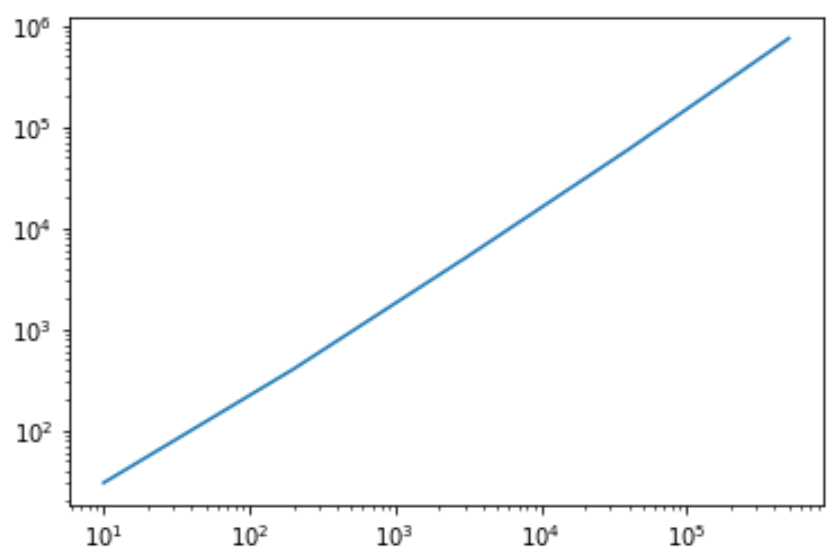

6.1 الاستخدام البنائي لدالة loglog() على كلا المحورين

تُعد دالة plt.loglog() (أو التابع ax.loglog()) الأداة البرمجية الشاملة لتطبيق التحويل اللوغاريتمي بشكل متزامن على كلا المحورين الأفقي والرأسي في آن واحد. يمثل هذا التمثيل البياني المزدوج حجر الزاوية في استكشاف وتوصيف الظواهر الطبيعية والفيزيائية والاجتماعية التي تحكمها قوانين القوى والتوزيعات الاحتمالية غير المقيدة بمقياس (Scale-free Phenomena).

في الفضاء اللوغاريتمي المزدوج، تتحول العلاقة الرياضية المعقدة y = a · x^k إلى علاقة خطية صريحة log(y) = log(a) + k · log(x). تكمن القوة التحليلية المذهلة لهذا التحويل في أن الباحث يمكنه تحديد المعامل الأسي k مباشرة وبدقة متناهية من خلال قياس ميل الخط المستقيم الناتج على الرسم، سواء كان هذا الميل موجباً كما في قوانين القياس المتكافئ البيولوجي (Allometric Scaling) كقانون كليبر لمعدل الأيض الأساسي، أو سالباً كما في قانون الجاذبية العام أو قانون كولوم الكهرومغناطيسي.

تستخدم المخططات اللوغاريتمية المزدوجة كذلك على نطاق واسع لمقارنة نماذج التوزيع الاحتمالي ذي الذيل الثقيل (مثل توزيع باريتو وتوزيعات قوى ليفي) في مواجهة التوزيعات الاحتمالية الغاوسية التقليدية. ففي حين تنحدر التوزيعات الغاوسية بسرعة هائلة لتقترب من الصفر وتختفي تماماً على المخطط، تظهر التوزيعات الخاضعة لقوانين القوى كخطوط مستقيمة تمتد بثبات عبر عدة رتب أسية، مما يثبت استمرار حدوث الأحداث النادرة والضخمة في النظام المدروس.

6.2 التحكم في معلمات الأساس اللوغاريتمي للدالة

على الرغم من أن الأساس العشري (Base 10) هو القيمة الافتراضية الأكثر شيوعاً في دالة loglog()، إلا أن متطلبات النمذجة الرياضية قد تقتضي استخدام أسس لوغاريتمية أخرى تناسب البنية النظرية للبيانات. توفر Matplotlib مرونة برمجية كاملة لتغيير الأساس الرياضي لكل محور بشكل منفصل ومستقل عبر الوسيطات basex و basey (أو الوسيط الموحد base في الإصدارات الحديثة).

في علوم الحاسوب وتحليل الخوارزميات، على سبيل المثال، يتم قياس التعقيد الزمني والمكاني بدلالة قوى الأساس الثنائي 2 (مثل أحجام الذاكرة والتعقيد من الرتبة O(N log₂ N))؛ وهنا يصبح ضبط base=2 خياراً منهجياً يجعل علامات التدريج تتطابق مع قوى العدد اثنين (2، 4، 8، 16، 32، 64…). وفي مجالات الفيزياء الإحصائية ونظرية المعلومات، يُفضل استخدام اللوغاريتم الطبيعي ذي الأساس e ليتناغم التدريج الهندسي مع الحسابات الترموديناميكية ومقاييس الإنتروبيا.

يؤثر تغيير الأساس اللوغاريتمي بشكل مباشر على آلية توزيع التدريجات المكانية وعلامات الأرقام على المحورين، حيث تقوم خوارزميات Matplotlib تلقائياً بإعادة حساب مواقع علامات التدريج الرئيسية والفرعية وصياغة نصوصها بما يتوافق مع الأساس المختار، مما يمنع حدوث أي التباس في القراءة البصرية ويضمن التناسق الكامل مع الإطار النظري للتجربة العلمية.

7. التحكم المتقدم في المقاييس عبر توابع كائنات المحاور (Axes)

7.1 استخدام التوابع set_xscale() وset_yscale() في النمط الكائني

يوفر النمط كائني التوجه في Matplotlib أعلى درجات المرونة والتحكم المنهجي في إعداد وتعديل المقاييس البيانية، وذلك من خلال إنشاء الشكل والمحاور أولاً عبر الدالة الشاملة fig, ax = plt.subplots()، ثم استدعاء التابعين المخصصين ax.set_xscale() و ax.set_yscale(). تتيح هذه التوابع ضبط نوع المقياس باستخدام سلاسل نصية قياسية مثل 'linear' و 'log' و 'symlog' و 'logit'.

تتميز هذه التوابع بقدرتها على قبول معلمات تهيئة إضافية تتيح تخصيص سلوك المقياس بالتفصيل عند لحظة استدعائه؛ حيث يمكن تمرير وسيطات الأساس اللوغاريتمي ومعاملات العتبات اللوغاريتمية المتماثلة مباشرة ضمن نفس الاستدعاء البرمجي. هذا النهج يمنح المطورين والباحثين القدرة على كتابة دوال تحليلية معيارية ومستقلة تستقبل كائن المحور ax كمعلمة دخل وتقوم بتطبيق التنسيقات اللوغاريتمية المناسبة وفقاً لطبيعة البيانات المعالجة بشكل آلي وتكراري.

علاوة على ذلك، يتيح هذا الأسلوب الكائني التبديل الديناميكي بين المقاييس المختلفة لنفس المحور أثناء مراحل المعالجة التفاعلية للبيانات، دون الحاجة إلى إعادة بناء المخطط من الصفر أو مسح المنحنيات الرسومية المرسومة مسبقاً، مما يعزز سرعة التطوير البرمجي ويخفض استهلاك الموارد الحاسوبية في تطبيقات معالجة البيانات الضخمة وتوليد التقارير العلمية الآلية.

7.2 إنشاء مخططات فرعية متباينة المقاييس في لوحة رسم واحدة

في العديد من الدراسات التحليلية المقارنة، تبرز الحاجة إلى عرض نفس مجموعة البيانات باستخدام مقاييس هندسية مختلفة جنباً إلى جنب ضمن لوحة رسم موحدة، لتمكين القارئ من استيعاب السلوك الخطي والميزات اللوغاريتمية في آن واحد. يتيح النمط الكائني في Matplotlib بناء مصفوفات شبكية من المخططات الفرعية (Subplot Grids) بسهولة بالغة مع تعيين مقاييس متباينة تماماً لكل مخطط فرعي مستقل.

يتيح كائن الشكل Figure تنظيم مصفوفات الرسوم الفرعية (مثل ترتيبها في شبكة 1×2 أو 2×2)، حيث يمكن ضبط المخطط الأول ليكون خطياً بالكامل لعرض النطاق الإجمالي للقيم، بينما يتم ضبط المخطط المجاور ليعتمد المقياس اللوغاريتمي لإبراز السلوك التفصيلي للقيم الصغرى ومعدلات التغير النسبية. يتطلب هذا البناء المتقدم إدارة احترافية للمسافات الهندسية بين اللوحات لمنع تداخل أرقام التدريجات وتسميات المحاور الطويلة الناتجة عن الصيغ الأسية اللوغاريتمية.

لتحقيق هذا التناسق، توفر المكتبة دوال متقدمة مثل fig.tight_layout() و fig.subplots_adjust()، فضلاً عن مدير الشبكات المتقدم GridSpec، والتي تضمن توزيعاً هندسياً متوازناً للمساحات البيضاء، وتوحيد وسائل الإيضاح المشتركة للوحات، وضبط المحاذاة الدقيقة للنصوص، مما ينتج لوحات بيانية متكاملة تلبي أعلى معايير الجودة التصميمية والأكاديمية.

8. تخصيص وتعديل سمات المحاور وشبكات التدريج في الرسوم اللوغاريتمية

8.1 إدارة التدريجات الرئيسية والفرعية (Major and Minor Ticks)

تكتسب التدريجات على المحاور اللوغاريتمية أهمية وظيفية وإدراكية مضاعفة مقارنة بالمقاييس الخطية، حيث يعتمد القارئ اعتماداً أساسياً على التوزيع الهندسي للتدريجات الفرعية لاستيعاب الطبيعة غير الخطية للمسافات المكانية. في المقياس اللوغاريتمي العشري، تمثل التدريجات الرئيسية (Major Ticks) الرتب الأسية الكاملة (مثل 10⁰، 10¹، 10²…)، بينما تمثل التدريجات الفرعية (Minor Ticks) القيم البينية المضاعفة من 2 إلى 9 داخل كل عقد عشري (مثل 20، 30، 40… 90).

توفر مكتبة Matplotlib وحدة مخصصة للتحكم في التدريجات وهي matplotlib.ticker، والتي تتضمن فئات برمجية عالية التخصص مثل LogLocator. تتيح هذه الفئة للمطور تحديد مواضع التدريجات بدقة متناهية، والتحكم الصريح في إظهار أو إخفاء التدريجات الفرعية لتجنب ظاهرة الازدحام البصري (Visual Clutter) التي تحدث عندما يمتد الرسم عبر عشرات الرتب الأسية المتتالية، حيث يصبح من الضروري حينئذ تقليص التدريجات الفرعية للحفاظ على وضوح اللوحة.

يمكن تعديل الخصائص المادية للتدريجات على نحو شامل، بما في ذلك التحكم في طولها الفيزيائي وسماكتها واتجاه بروزها (داخل مساحة الرسم أو خارجها) ولونها التبايني عبر استخدام التابع الشامل ax.tick_params() بشكل منفصل لكل من التدريجات الرئيسية which='major' والتدريجات الفرعية which='minor'، مما يضمن التوافق التام مع متطلبات النشر العلمي الدقيق.

8.2 تنسيق القيم النصية للتدريجات باستخدام Formatter

يمثل التنسيق النصي لأرقام التدريجات على المحاور اللوغاريتمية عنصراً حاسماً في تحقيق القراءة البصرية السلسة والواضحة للبيانات. إذا تُركت التسميات النصية لإعدادات التنسيق الخطي الافتراضية، فقد تظهر الأرقام بصيغ عشرية طويلة وغير مقروءة مثل 0.00001 أو 100000000، مما يربك القارئ ويشوه المظهر العام للمخطط.

لحل هذه المشكلة الهيكلية، توفر Matplotlib منسقات لوغاريتمية متخصصة ضمن وحدة ticker، ومن أبرزها LogFormatterMathtext و LogFormatterSciNotation. تقوم هذه الفئات بصياغة أرقام التدريجات اللوغاريتمية تلقائياً بتنسيق رياضي أنيق يعتمد قوى الأساس 10 المكتوبة بلغة LaTeX (مثل 10^-5 أو 10⁸)، مما يضفي مظهراً أكاديمياً رصيناً على المخطط ويسهل المقارنة المباشرة بين الرتب الأسية المختلفة.

بالإضافة إلى ذلك، يمكن للباحثين تصميم منسقات مخصصة تماماً عبر فئة FuncFormatter لعرض القيم اللوغاريتمية بوحدات فيزيائية مخصصة (مثل تحويل الترددات إلى كيلوهرتز وميجاهرتز وجيجاهرتز تلقائياً) أو تحويلها إلى نسب مئوية؛ مع إمكانية إلغاء كتابة التسميات النصية على التدريجات الفرعية للاكتفاء بوجود العلامات الفيزيائية المجردة لمنع التداخل والازدحام النصي.

8.3 ضبط شبكة الرسم البياني المزدوجة (Gridlines)

تُعد خطوط الشبكة الإرشادية (Gridlines) مكوناً بصرياً لا غنى عنه في المخططات اللوغاريتمية، نظراً لأن العين البشرية غير معتادة على تقدير المسافات المكانية غير الخطية تلقائياً. فبدون وجود شبكة إسناد واضحة، يستحيل على القارئ تخمين ما إذا كانت نقطة معينة تقع عند القيمة 20 أو 50 داخل العقد العشري المحصور بين 10 و 100 نظراً لتقارب المسافات كلما زادت القيم.

تتيح Matplotlib تفعيل شبكة الرسم البياني المزدوجة بدقة فائقة من خلال استدعاء دالة ax.grid() مرتين متتاليتين: المرة الأولى لتفعيل شبكة التدريجات الرئيسية وتنسيقها بخطوط متصلة داكنة نسبياً، والمرة الثانية لتفعيل شبكة التدريجات الفرعية وتنسيقها بخطوط منقطة أو متقطعة ذات شفافية بصرية أعلى (درجة Alpha منخفضة) ولون باهت، لتمييزها بصرياً وتجنب التشويش على المنحنيات الأصلية للبيانات.

يسهم هذا التمايز الهيكلي بين الشبكتين الرئيسية والفرعية في تمكين القارئ من توجيه بصره بسلاسة عبر الفضاء اللوغاريتمي وتقدير القيم العددية البينية بدقة متناهية، وهو ما يرفع من القيمة التحليلية للمخطط ويجعله أداة علمية دقيقة للقياس والاستنتاج الرياضي المباشر.

9. معالجة القيم الصفرية والسالبة والمقاييس المتماثلة (Symlog)

9.1 التحدي الرياضي والبرمجي للقيم الصفرية والسالبة في اللوغاريتمات

يمثل وجود القيم الصفرية والأعداد السالبة العقبة الرياضية الأبرز عند التعامل مع المقاييس اللوغاريتمية، حيث تنص البديهيات الرياضية على أن دالة اللوغاريتم الحقيقية log(x) غير معرّفة رياضياً عندما تكون x ≤ 0؛ حيث تقترب الدالة من اللانهاية السالبة (-∞) كلما اقتربت x من الصفر الموجب، ولا وجود لها مطلقاً في حقل الأعداد الحقيقية للأرقام السالبة.

عند تمرير مصفوفات تحتوي على أصفار أو قيم سالبة إلى دوال المقاييس اللوغاريتمية القياسية في Matplotlib (مثل semilogy أو loglog)، تصدر المكتبة تلقائياً تحذيرات تشغيلية من نوع RuntimeWarning: invalid value encountered in log أو UserWarning: Data has no positive values. يقوم السلوك الافتراضي للمكتبة بتجاهل هذه القيم أو حجبها واستبعادها من فضاء الرسم، مما قد يؤدي إلى ظهور فجوات بيانية مضللة أو إخفاء أجزاء حيوية من السلاسل الزمنية دون وعي كامل من المحلل.

تتمثل الاستراتيجية التقليدية الأولى للتعامل مع هذه المشكلة في مرحلة ما قبل المعالجة (Pre-processing)، حيث يتم تصفية البيانات أو تطبيق إزاحة ثابتة صغيرة (مثل y’ = y + c أو log(1 + x))، إلا أن هذا الحل قد يشوه العلاقات النسبية الأصلية إذا لم يتم توثيقه وحسابه بدقة متناهية، مما استدعى تطوير حلول معمارية وهندسية متقدمة مدمجة داخل مكتبة Matplotlib ذاتها.

9.2 تطبيق المقياس اللوغاريتمي المتماثل symlog

لمعالجة التحدي البنيوي للبيانات التي تحتوي على أصفار وقيم سالبة وتمتد في الوقت ذاته عبر رتب أسية متعددة في كلا الاتجاهين الموجب والسالب، ابتكرت Matplotlib مقياساً هجيناً متطوراً يُعرف باسم المقياس اللوغاريتمي المتماثل (Symmetrical Logarithmic Scale أو symlog). يقوم هذا المقياس بتقسيم محور الإحداثيات إلى ثلاثة نطاقات متصلة ومتكاملة رياضياً وهندسياً.

يعتمد تحويل symlog على تطبيق مقياس خطي منتظم وصارم داخل نطاق ضيق محيط بنقطة الصفر [-linthresh, +linthresh]، بينما يتم تطبيق التحويل اللوغاريتمي على القيم التي تقع خارج هذه العتبة سواء في الاتجاه الموجب x > linthresh أو الاتجاه السالب x < -linthresh مع الحفاظ على إشارة العدد الأصلية. يتم ضبط هذا السلوك بدقة عبر معلمتين أساسيتين:

• العتبة الخطية (linthresh): تحدد المدى المطلق حول الصفر الذي يتم معاملته خطياً، وهي المعلمة الأكثر حساسية ويجب اختيارها لتطابق أصغر قيمة موجبة غير صفرية ذات دلالة في البيانات.
• مقياس النطاق الخطي (linscale): يتحكم في المساحة الهندسية والمكانية المخصصة للنطاق الخطي على الشاشة مقارنة برتبة لوغاريتمية واحدة، مما يتيح ضبط التوازن البصري لنقطة الأصل ومنع انضغاطها المفرط.

يمكّن مقياس symlog الباحثين في مجالات مثل فيزياء المادة المكثفة والهندسة الكهربائية ومعالجة الإشارات من رسم استجابات التيارات والجهود الكهربائية المتذبذبة ذات القيم الموجبة والسالبة التي تتغير بمقادير تبدأ من المايكروفولت وتصل إلى مئات الفولتات ضمن مخطط بياني واحد متصل وخالٍ تماماً من الفجوات أو التحذيرات البرمجية.

9.3 مقياس لوجستي ومقاييس التحويل المخصصة (Logit Scales)

إلى جانب المقاييس اللوغاريتمية القياسية والمتماثلة، تقدم Matplotlib مقياساً تحويلياً متخصصاً هو مقياس اللوجيت (Logit Scale) عبر التابع ax.set_yscale('logit'). صُمم هذا المقياس خصيصاً للتعامل مع البيانات الإحصائية التي تمثل احتمالات أو نسباً مئوية مقيدة بشكل صارم في الفترة المفتوحة بين الصفر والواحد (0, 1).

يقوم تحويل اللوجيت رياضياً على المعادلة logit(p) = ln(p / (1 – p))، مما يؤدي إلى تمديد وتوسيع هندسي هائل للنطاقات القريبة جداً من الصفر المطلق (مثل 0.0001) وتلك القريبة جداً من الواحد الصحيح (مثل 0.9999)، في حين تظل القيم المتوسطة حول 0.5 مضغوطة نسبياً في المنتصف. يجد هذا المقياس تطبيقات واسعة في نماذج الانحدار اللوجستي، والتحليلات السيكومترية لنظرية استجابة الفقرة (Item Response Theory)، وتقييم منحنيات كفاءة النظم التصنيفية في تعلم الآلة.

تتيح البنية المعمارية المرنة لمكتبة Matplotlib كذلك إنشاء مقاييس تحويل مخصصة تماماً (Custom Scales) من خلال وراثة الفئة الأساسية matplotlib.scale.ScaleBase وتعريف دوال التحويل الأمامي والعكسي والمشتقات التابعة لها، مما يمنح الباحثين في الفيزياء النظرية والرياضيات التطبيقية حرية هندسية كاملة لابتكار نظم إحداثيات مخصصة توافق النماذج الرياضية غير التقليدية.

10. دراسة مقارنة تحليلية: المقياس الخطي في مواجهة المقياس اللوغاريتمي

10.1 مقارنة بصرية لنماذج نمو ومجموعات بيانات واقعية

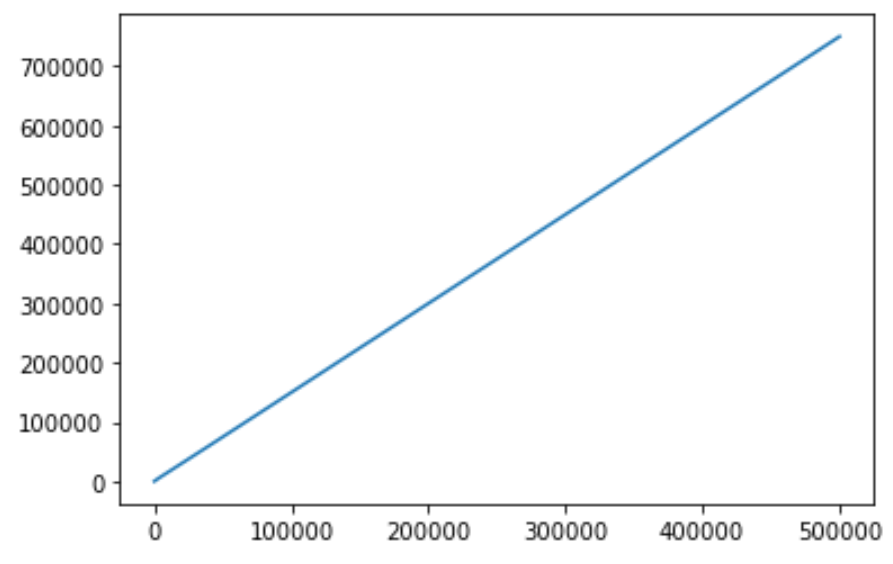

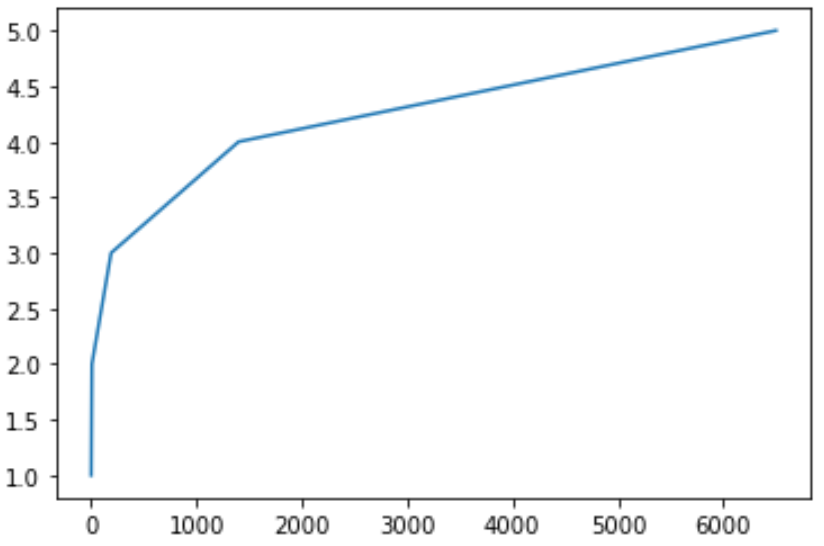

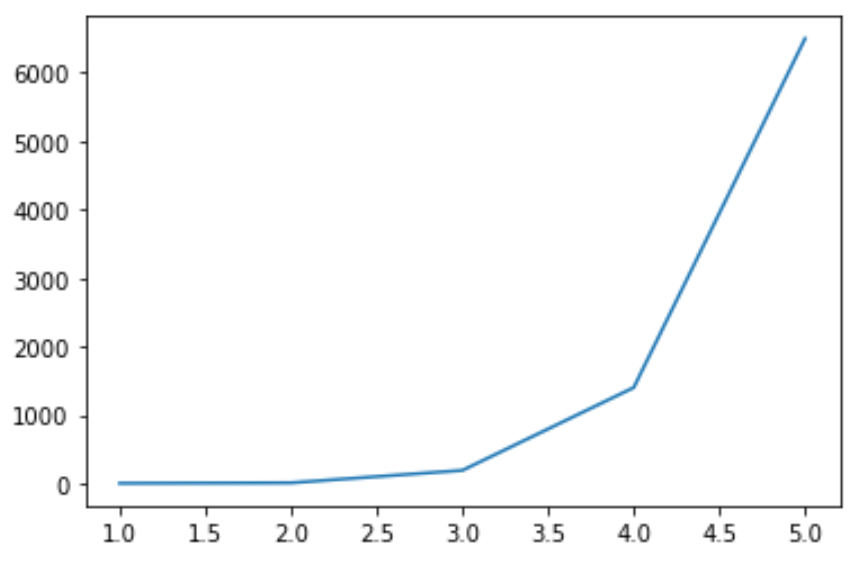

لفهم الفارق الجوهري بين التمثيلين الخطي واللوغاريتمي، يمكن إجراء دراسة مقارنة بصرية تحليلية لنفس السلسلة الزمنية لنمو رأس المال أو انتشار ظاهرة بيولوجية عبر الزمن. عند استخدام المقياس الخطي القياسي، تظهر السلسلة في مراحلها المبكرة كخط أفقي مسطح تماماً يبدو خاوياً من أي تغير أو نشاط، ثم ينحني فجأة بشكل شبه رأسي في الفترات الأخيرة، مما يخلق انطباعاً بصرياً مضللاً بأن النمو لم يبدأ إلا مؤخراً وبشكل انفجاري.

عند إعادة تمثيل نفس البيانات بدقة على مقياس لوغاريتمي، يختفي هذا التسطيح المصطنع فوراً؛ حيث يظهر بوضوح أن معدل النمو النسبي كان ثابتاً ومستمراً منذ اليوم الأول للتجربة. يكشف المقياس اللوغاريتمي عن التقلبات النسبية والأنماط الدقيقة التي حدثت خلال المراحل المبكرة والتي كانت مطموسة بالكامل تحت المقياس الخطي بسبب تأثير الضغط المكاني الناجم عن القيم الكبرى اللاحقة.

يمتد هذا الفارق التحليلي ليشمل دراسة الانحرافات المعيارية والتباين التجريبي؛ فبينما يُظهر المقياس الخطي تضخماً بصرياً هائلاً في أشرطة الخطأ للقيم الكبيرة (مما يوحي خطأً بزيادة عدم اليقين القياسي)، يوضح المقياس اللوغاريتمي أن الخطأ النسبي (نسبة الخطأ إلى متوسط القيمة) يظل ثابتاً ومستقراً عبر كافة مراحل التجربة، مما يقدم تقييماً موضوعياً وموثوقاً لجودة ودقة القياسات المخبرية.

10.2 التفسير الإحصائي الخاطئ ومخاطر القراءة غير الواعية للمقاييس اللوغاريتمية

على الرغم من المزايا التحليلية الفائقة للمقاييس اللوغاريتمية، إلا أنها تنطوي على مخاطر إدراكية وتفسيرية جسيمة إذا قُرئت دون وعي كامل بطبيعتها الرياضية، لا سيما من قبل الجماهير غير المتخصصة أو صناع القرار غير الملمين بالأسس الإحصائية المتقدمة. يكمن الخطر الأساسي في خاصية الضغط البصري الهائل للأرقام الكبيرة، حيث تبدو المسافة بين 1,000 و 10,000 صغيرة ومكافئة للمسافة بين 1 و 10، مما قد يولد شعوراً زائفاً بالأمان أو التقليل من خطورة الفروق المطلقة الضخمة.

في سياق إدارة الأزمات الصحية والأوبئة، على سبيل المثال، قد يؤدي النظر إلى مخطط لوغاريتمي يبدو فيه المنحنى مسطحاً ومستقراً نسبياً إلى الاعتقاد الخاطئ بأن الوباء تحت السيطرة، في حين أن التحرك الطفيف إلى الأعلى على المقياس اللوغاريتمي يمثل في الواقع إصابة مئات الآلاف من الأفراد الإضافيين. هذا التباين الحاد بين الإدراك البصري الخطي الفطري والواقع اللوغاريتمي المركب قد يقود إلى اتخاذ قرارات خاطئة ذات عواقب وخيمة.

لتفادي هذه المحاذير التفسيرية، يُوصى بشدة عند نشر المخططات اللوغاريتمية بوضع تنبيهات نصية واضحة ومباشرة في العناوين والوسوم الإيضاحية، واستخدام تسميات تدريجية بصيغ واضحة (مثل كتابة 10,000 بدلاً من الرموز المجردة فقط عند مخاطبة غير المتخصصين)، وإدراج شروح جانبية توضح المعنى العملي للميل والمسافات النسبية لضمان وصول الرسالة العلمية بأعلى درجات النزاهة والشفافية.

11. تطبيقات عملية وتجارب علمية في الأبحاث والتحليلات الإحصائية

11.1 تحليل أزمنة الاستجابة في التجارب السلوكية والمعرفية

تُعد أزمنة الاستجابة أو الرجع (Reaction Times – RT) في أبحاث علم النفس التجريبي والعلوم العصبية الإدراكية من أبرز المتغيرات التي تتطلب معالجة وتمثيلاً لوغاريتمياً منهجياً. تتسم توزيعات أزمنة الرجع التجريبية بكونها شديدة الالتواء نحو اليمين (Positively Skewed)، حيث تتبع توزيعاً لوغاريتمياً طبيعياً (Log-normal Distribution) ناتجاً عن وجود حد أدنى فسيولوجي لسرعة التوصيل العصبي مع وجود ذيل طويل من الاستجابات المتأخرة الناتجة عن شرود الانتباه أو التردد المعرفي.

عند دراسة تأثير المنبهات الحسية أو تقييم كفاءة المجموعات العلاجية في أداء المهام الإدراكية المعقدة، يوفر استخدام المقياس اللوغاريتمي وسيلة فعالة لتحويل هذه التوزيعات الملتوية إلى أشكال جرسية شبه متماثلة تتيح تطبيق الاختبارات الإحصائية المعلمية (Parametric Tests) مثل اختبارات t وتحليل التباين (ANOVA) بدقة وموثوقية رياضية تامة.

تُستخدم مكتبة Matplotlib في هذه الدراسات لرسم الدوال السيكوفيزيقية وقوانين الإدراك الحسي مثل قانون فيبر-فيشنر و قانون ستيفنز للقوة (Stevens’ Power Law)، حيث يتم تمثيل شدة المثير الحقيقي على محور لوغاريتمي والشدة المدركة ذهنياً على المحور الآخر، مما يبرز الاستجابة غير الخطية للحواس البشرية مثل تمايز درجات الصوت وشدة السطوع والإحساس بالأوزان الفيزيائية.

11.2 تمثيل استجابات التردد ومعالجة الإشارات العلمية

في تخصصات الهندسة الكهربائية ومعالجة الإشارات الرقمية والهندسة الطبية الحيوية، تُعد المخططات اللوغاريتمية الأداة المعيارية المطلقة لتحليل استقرار الأنظمة واستجابات التردد للمرشحات والدوائر الإلكترونية. يُعد مخطط بود (Bode Plot) النموذج الأبرز في هذا المجال، حيث يتألف من لوحتين متكاملتين: الأولى تمثل استجابة السعة (Magnitude) بالديسيبل على مقياس لوغاريتمي للمحور الأفقي للتردد، والثانية تمثل استجابة الطور (Phase) بالدرجات مقابل التردد اللوغاريتمي ذاته.

تتيح هذه التمثيلات البيانية لمهندسي النظم فحص هوامش الكسب وهوامش الطور (Gain and Phase Margins) وتحديد ترددات القطع (Cutoff Frequencies) بدقة فائقة، وتقييم قدرة المرشحات على عزل الضوضاء عالية التردد دون تشويه الإشارة الأصلية. يتم بناء هذه المخططات في Matplotlib عبر دمج دالتي semilogx و set_xscale('log') ضمن لوحات فرعية متراصفة رأسياً تشترك في نفس المحور الأفقي الترددي.

يمتد هذا التطبيق إلى معالجة وتحليل الكثافة الطيفية للقدرة (Power Spectral Density – PSD) في إشارات القياس الحيوي مثل تخطيط كهربية الدماغ (EEG) ومخططات كهربية القلب (ECG)، حيث تتركز طاقة الإشارات الحيوية في نطاقات ترددية منخفضة بينما تنخفض بشدة في الترددات العليا وفق قانون القوى 1/f^α، وهو ما لا يمكن استكشافه وتحليله بصرياً وحسابياً إلا عبر المخططات اللوغاريتمية المزدوجة المتقدمة.

11.3 تحليل البيانات الاقتصادية والديموغرافية والشبكات المعقدة

تعتمد النمذجة الاقتصادية والتحليلات الديموغرافية الحديثة على المقاييس اللوغاريتمية كركيزة أساسية لفهم البنى التوزيعية غير المتكافئة. في الاقتصاد القياسي، يُعد قانون باريتو لتوزيع الثروات والدخول نموذجاً كلاسيكياً يتم تمثيله عبر مقياس لوغاريتمي مزدوج، حيث يُرسم الترتيب التراكمي للأفراد مقابل مستوى الدخل، ليظهر بوضوح كيف تتركز النسبة الكبرى من الثروة الإجمالية في أيدي نسبة ضئيلة من السكان بما يتوافق مع خط مستقيم ذي ميل محدد في الفضاء اللوغاريتمي المزدوج.

في علم الشبكات المعقدة (Network Science) وتحليل البيانات الضخمة، يُستخدم المقياس اللوغاريتمي المزدوج لدراسة التوزيع الدرجي للعقد (Degree Distribution) في شبكات الإنترنت العالمية وشبكات الاستشهاد الأكاديمي وشبكات التفاعل البروتيني والشبكات الاجتماعية. تظهر هذه الشبكات طبيعة “عديمة المقياس” (Scale-free)، حيث تمتلك الغالبية العظمى من العقد عدداً محدوداً جداً من الروابط، بينما تنفرد عقد مركزية قليلة (Hubs) بآلاف أو ملايين الروابط؛ وهو ما يظهر كخط مستقيم على المخطط اللوغاريتمي المزدوج مؤكداً خضوع الشبكة لآلية الارتباط التفضيلي (Preferential Attachment).

أما في الدراسات الديموغرافية وتتبع السلاسل الزمنية التاريخية للنمو السكاني العالمي والناتج المحلي الإجمالي للدول عبر القرون، يتيح المقياس شبه اللوغاريتمي مقارنة معدلات النمو النسبي بين الدول ذات الكثافات السكانية المتفاوتة (مثل الصين في مواجهة دول صغيرة الحجم) دون أن تطمس الأرقام الفلكية للدول الكبرى المسارات التنموية للدول الأصغر حجماً.

12. أفضل الممارسات والأخطاء الشائعة واستكشاف المشكلات وإصلاحها

12.1 أفضل الممارسات المنهجية لتصميم رسوم لوغاريتمية احترافية

يتطلب إنتاج مخططات لوغاريتمية تلبي المعايير العالمية للنشر الأكاديمي والمهني اتباع حزمة من القواعد الإرشادية والمنهجية الصارمة:

• التوثيق الصريح للمحاور والأساسات: يجب دائماً توضيح نوع المقياس والأساس المستخدم في تسمية المحور بشكل لا يقبل اللبس (مثل كتابة “Frequency [Hz] (log scale, base 10)”)، لتفادي افتراض القارئ للمقياس الخطي تلقائياً.
• الضبط المحكم لحدود المحاور (Axis Limits): تجنب ترك مساحات فارغة مفرطة ناجمة عن التوسيع التلقائي غير الدقيق لحدود المحاور، وذلك عبر استخدام التابعين ax.set_xlim() و ax.set_ylim() لتقييد فضاء الرسم على النطاق الفعلي الفعال للبيانات.
• اختيار لوحات ألوان علمية شاملة: تطبيق لوحات ألوان تباينية متسقة (مثل Viridis أو Plasma أو Cividis) تضمن سهولة تمييز المنحنيات المتعددة عند الطباعة بالأبيض والأسود وتلبي متطلبات إمكانية الوصول للأفراد المصابين بعمى الألوان.
• التصدير بتنسيقات متجهة عالية الدقة: تصدير المخططات النهائية باستخدام التنسيقات المتجهة القابلة للتحجيم مثل PDF و SVG و EPS، والتي تحافظ على دقة الخطوط والنصوص والرموز الرياضية عند أي مستوى تكبير، بدلاً من التنسيقات النقطية المضغوطة مثل JPG.

12.2 الأخطاء الشائعة في البرمجة وكيفية معالجتها برمجياً

يقع العديد من المبرمجين والباحثين في أخطاء شائعة عند بناء المخططات اللوغاريتمية في Matplotlib؛ ويأتي في مقدمة هذه الأخطاء الخلط المنهجي بين تطبيق الدالة اللوغاريتمية على البيانات يدوياً وتطبيق المقياس اللوغاريتمي على المحور الرسومي. عند حساب np.log10(y) ثم رسم الناتج باستخدام plt.plot()، يظهر المنحنى بالشكل الرياضي الصحيح لكن أرقام التدريجات على المحور تصبح أرقاماً لوغاريتمية مجردة (0، 1، 2، 3) بدلاً من القيم الأصلية الحقيقية (1، 10، 100، 1000)، مما يصعب القراءة المباشرة للبيانات؛ والحل السليم هو تمرير البيانات الأصلية وتطبيق ax.set_yscale('log').

الخطأ الثاني يتعلق بمشكلة اختفاء التدريجات الفرعية (Disappearing Minor Ticks)؛ فعندما يمتد نطاق البيانات عبر عدد كبير جداً من الرتب الأسية (أكثر من 5 إلى 10 عقود عشرية)، تقوم خوارزميات Matplotlib الافتراضية بإلغاء تفعيل التدريجات الفرعية لمنع تداخل النصوص والخطوط. إذا رغب الباحث في إظهارها في نطاقات معينة، يجب عليه استدعاء LogLocator يدوياً وضبط معلمة subs لتحديد التدريجات الفرعية المطلوبة بدقة.

الخطأ الثالث هو حدوث أخطاء التحويل الهندسي الأحادي (Singular Transformation Errors) عند محاولة تعيين حدود محاور تبدأ من الصفر أو قيمة سالبة على مقياس لوغاريتمي قياسي. يؤدي ذلك إلى تعطل خوارزمية الإسقاط وإطلاق استثناءات برمجية؛ ويتم علاج ذلك دائماً بضبط الحد الأدنى xmin أو ymin ليكون قيمة موجبة قطعية أكبر من الصفر، أو التحول إلى استخدام مقياس symlog عند ضرورة تضمين نقطة الأصل وما حولها في اللوحة الرسومية.

خاتمة

تمثل المقاييس اللوغاريتمية في مكتبة Matplotlib أداة حوسبية وبصرية بالغة القوة والأهمية في ترسانة الباحث ومحلل البيانات المعاصر. إن قدرتها الفريدة على موازنة النطاقات الديناميكية الواسعة، وتبسيط الدوال الأسية وقوانين القوى المعقدة، وتسليط الضوء على السلوك النسبي والميزات الدقيقة للبيانات دون إقصاء للقيم المتطرفة، تجعلها الخيار الهندسي الأمثل لمعالجة التحديات التحليلية في مختلف حقول المعرفة من الفيزياء والهندسة إلى العلوم المعرفية والاقتصاد القياسي.

من خلال فهم البنية الرياضية للتحويلات اللوغاريتمية واستيعاب الفروق الهيكلية بين النمطين الوظيفي والكائني في Matplotlib، يستطيع المطور بناء مخططات بيانية تتسم بالدقة الرياضية والجمال البصري والامتثال الصارم لأرقى المعايير الأكاديمية. إن التحكم المتقن في التدريجات الرئيسية والفرعية، وتنسيق خطوط الشبكة، والمعالجة الحذرة للقيم الصفرية والسالبة باستخدام المقاييس المتماثلة، يضمن تقديم استنتاجات علمية شفافة وموثوقة تعزز من جودة الأبحاث وتدعم اتخاذ القرارات التحليلية السليمة.

References

• Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90–95. https://doi.org/10.1109/MCSE.2007.55
• Harris, C. R., Millman, K. J., van der Walt, S. J., Gommers, R., Virtanen, P., Cournapeau, D., … & Oliphant, T. E. (2020). Array programming with NumPy. Nature, 585(7825), 357–362. https://doi.org/10.1038/s41586-020-2649-2
• Virtanen, P., Gommers, R., Oliphant, T. E., Haberland, M., Reddy, T., Cournapeau, D., … & SciPy 1.0 Contributors. (2020). SciPy 1.0: Fundamental algorithms for scientific computing in Python. Nature Methods, 17(3), 261–272. https://doi.org/10.1038/s41592-019-0686-2
• Matplotlib Development Team. (2023). Logarithmic scales and transformations in Matplotlib. Matplotlib Documentation. https://matplotlib.org/stable/users/explain/scales.html
• Clauset, A., Shalizi, C. R., & Newman, M. E. (2009). Power-law distributions in empirical data. SIAM Review, 51(4), 661–703. https://doi.org/10.1137/070710111
• Cleveland, W. S. (1993). Visualizing data. Hobart Press.
• Tufte, E. R. (2001). The visual display of quantitative information (2nd ed.). Graphics Press.
• Stevens, S. S. (1957). On the psychophysical law. Psychological Review, 64(3), 153–181. https://doi.org/10.1037/h0046162
