كيفية إنشاء مخطط Quiver في Matplotlib (مع أمثلة)

تُعد عملية التمثيل البصري للبيانات أحد أهم الأعمدة التي يرتكز عليها التحليل الاستكشافي والنمذجة العلمية في مختلف التخصصات الهندسية والأكاديمية. ومن بين مختلف أشكال الرسوم البيانية المتوفرة في لغة بايثون من خلال مكتبة Matplotlib الرائدة، يبرز مخطط الأسهم المتجهية المعروف باسم Quiver Plot كأداة لا غنى عنها عندما يتعلق الأمر بتمثيل الظواهر التي لا تكتفي ببيان الموقع المكاني فحسب، بل تقترن بالمقدار والاتجاه معاً في آن واحد. إن فهم كيفية بناء وتطويع هذا النوع من المخططات يمنح الباحث والمحلل قدرة فائقة على فك شفرات الحقول المتجهية المعقدة وتحويل الأرقام المجردة إلى إدراكات حسية وبصرية دقيقة.

تتجاوز أهمية مخططات Quiver مجرد كونها رسوماً توضيحية عادية؛ فهي تمثل الواجهة الحسابية والفيزيائية لعرض التغيرات الديناميكية مثل تدفقات السوائل، والتدرجات الرياضية في خوارزميات الذكاء الاصطناعي، ومسارات الرياح والمجالات الكهرومغناطيسية. تتيح مكتبة Matplotlib عبر أدواتها المتطورة تحكماً كاملاً في كل جزيء من جزيئات السهم المتجهي، بدءاً من نقطة ارتكازه، وصولاً إلى مقياس طوله، وزاوية انحرافه، ولونه المعبر عن شدته، مما يجعلها بيئة مثالية لإنتاج رسوم بيانية ذات جودة نشر أكاديمية عالية.

يهدف هذا الدليل الشامل والمفصل إلى تقديم مرجع معمق وتطبيقي لكيفية بناء، وتخصيص، وتحسين مخططات الأسهم المتجهية (Quiver Plots) في لغة بايثون. سنتناول في هذا المقال الخلفية الرياضية الكامنة وراء هذه المخططات، والتشريح الدقيق للدوال البرمجية، والتطبيقات المتدرجة من المتجهات الفردية البسيطة إلى الحقول ثنائية الأبعاد المعقدة، مع استعراض أفضل الممارسات المتبعة لتفادي الأخطاء الشائعة وتحقيق أقصى قدر من الكفاءة الحسابية والجمالية البصرية.

1. مقدمة شاملة حول مخططات الأسهم المتجهية (Quiver Plots) في تحليل البيانات

1.1 تعريف مخطط Quiver ودوره في التمثيل البصري للمتجهات

يُعرَّف مخطط الأسهم المتجهية (Quiver Plot) في سياق تنقيب البيانات والتمثيل البصري بأنه رسم بياني ثنائي أو ثلاثي الأبعاد يُستخدم لعرض الحقول المتجهية (Vector Fields). يُعبر كل سهم في هذا المخطط عن متجه رياضي يمتلك خاصيتين جوهريتين: المقدار (Magnitude) الذي يُعبر عنه غالباً بطول السهم أو لونه، والاتجاه (Direction) الذي يُشير إليه رأس السهم في الفضاء الديكارتي. على العكس من المخططات النقطية الكلاسيكية (Scatter Plots) التي تكتفي بإسقاط إحداثيات المواقع (X, Y) كقيم أحادية البعد (Scalar Values)، فإن مخطط Quiver يربط كل نقطة إحداثية بمركبات متجهة إضافية تُحدد سلوك النظام عند تلك النقطة تحديداً.

يتيح هذا التمثيل المتجهي للباحثين والمحللين رؤية الأنظمة الديناميكية المعقدة التي تتغير فيها الخصائص بتغير الموقع. على سبيل المثال، في دراسة تدفق مائع داخل أنبوب، لا يكفي معرفة موقع الجسيمات فقط، بل يجب إدراك سرعة واتجاه حركة كل جسيم بدقة. يقوم مخطط Quiver بترجمة هذه المقادير والاتجاهات الفيزيائية والحسابية إلى لغة بصرية بديهية تختزل آلاف الأرقام المصفوفية في هيئة تدفقات منتظمة أو دوامات تبرز البنية الهيكلية للبيانات بوضوح تام.

1.2 السياقات العلمية والتطبيقية لاستخدام مخططات Quiver

تتعدد التطبيقات العلمية لمخططات Quiver عبر طيف واسع من العلوم الطبيعية والحسابية. في مجال علوم الأرصاد الجوية وعلم المحيطات، تُعد هذه المخططات المعيار الأساسي لرسم خرائط الرياح والتيارات البحرية، حيث يُشير اتجاه السهم إلى الوجهة الجغرافية لحركة الهواء أو الماء، بينما يُعبر طوله أو لونه عن السرعة العقدية. وفي الفيزياء والهندسة الكهربائية، تُستخدم مخططات الأسهم لتمثيل خطوط القوى في المجالات الكهرومغناطيسية، موصحة كيفية تأثر الشحنات الحرة بالقوى الكهربية والمغناطيسية المحيطة بها في كل نقطة في الفضاء.

أما في علوم الحاسوب والتعلم الآلي، فإن لمخطط Quiver دوراً محورياً في تصور أسطح دوال الخسارة (Loss Surfaces) وتتبع اتجاهات الانحدار التدرجي (Gradient Descent). يُساعد ذلك مهندسي الذكاء الاصطناعي على تقييم سرعة تقارب النماذج واكتشاف مشاكل مثل تلاشي التدرج (Vanishing Gradients) أو التذبذب حول النقاط الحرجة. كما تمتد التطبيقات إلى العلوم السلوكية والبيولوجية لنمذجة حركة الحشود وهجرة الكائنات الحية بناءً على قوى الجذب والتنافر المكانية.

1.3 مقارنة مخطط Quiver بالبدائل الرسومية الأخرى مثل Streamplot و Barbs

على الرغم من القوة التعبيرية لمخطط Quiver، إلا أن مكتبة Matplotlib توفر أدوات أخرى لمقاربة الحقول المتجهية، وتأتي في مقدمتها مخططات خطوط الانسياب (Streamplot) ومخططات الرياح الشوكية (Wind Barbs). يكمن الفرق الجوهري بين Quiver و Streamplot في أن الأول يعرض متجهات متقطعة وموضعية عند نقاط شبكية محددة، مما يجعله مثالياً لتحليل القيم الرقمية المباشرة والدقيقة عند كل إحداثي. في المقابل، يقوم Streamplot برسم خطوط تدفق متصلة وسلسة تُبرز المسارات الكلية للجسيمات، وهو ما يُعد مفيداً للعين المجردة في تتبع المسارات العامة لكنه يخفي التفاصيل المنفصلة لكل نقطة حسابية.

من ناحية أخرى، يُعتبر مخطط Wind Barbs أداة متخصصة ومعيارية للغاية في الأرصاد الجوية تتبع معايير المنظمة العالمية للأرصاد، حيث تعتمد على خطوط ذات شُرَط وأعلام لتمثيل السرعة بدقة رقمية قياسية بدلاً من الاعتماد على أطوال الأسهم المتغيرة. أما من حيث الأداء الحسابي، فإن Quiver يتميز بالمرونة وقابلية التحجيم، ولكنه يتطلب ضبطاً دقيقاً لكثافة العينات لتجنب الازدحام البصري، وهو ما يجعله الخيار الهندسي الأكثر مرونة وتطويعاً للتحليلات الرياضية العامة مقارنة بالبدائل المقيدة بأنماط محددة مسبقاً.

2. البنية الرياضية والمفاهيمية لمخطط Quiver: الإحداثيات والمتجهات

2.1 تفكيك نظام الإحداثيات الديكارتية (X, Y)

يرتكز مخطط Quiver في جوهره على نظام الإحداثيات الديكارتية ثنائي الأبعاد، حيث يُمثل المحور الأفقي المتغير المستقل الأول (X) بينما يُمثل المحور الرأسي المتغير المستقل الثاني (Y). تُشكل هذه الإحداثيات شبكة المواقع المكانية التي تنطلق منها الأسهم المتجهية أو ترتكز عليها. في التطبيقات الحسابية، يمكن لهذه الإحداثيات أن تكون قيماً منفصلة (Discrete) تُمثل مواقع محطات رصد حقيقية ذات توزيع غير منتظم، أو قيماً متصلة مستمرة (Continuous) يتم نمذجتها على هيئة شبكات منتظمة متساوية الأبعاد.

إن فهم التوزيع المكاني لمصفوفات الإحداثيات يُعد أمراً حاسماً، إذ إن أي خلل في تباعد النقاط عبر مصفوفات الإحداثيات ثنائية الأبعاد سيؤدي إلى تمثيل مشوه للحقل الفيزيائي. فعندما تكون المسافات بين النقاط المكانية متغيرة، يجب مراعاة ذلك برمجياً حتى لا تتداخل الأسهم في المناطق عالية الكثافة أو تختفي الدلالة البصرية في المناطق منخفضة الكثافة، مما يستوجب فهماً دقيقاً لكيفية ترجمة المواقع الجغرافية أو الرياضية إلى إحداثيات بصرية على شاشة العرض.

2.2 مركبات المتجه الاتجاهية (U, V) والمقدار الرياضي

لكل نقطة مكانية محددة بالإحداثيات (X, Y)، يرتبط متجه إقليدي يتم تفكيكه جبرياً إلى مركبتين متعامدتين: المركبة الأفقية (U) الموازية لمحور السينات، والمركبة الرأسية (V) الموازية لمحور الصادات. تُعبر هاتان المركبتان عن معدل التغير أو السرعة اللحظية في الاتجاهين الأفقي والرأسي على التوالي. ومن خلال هاتين المركبتين، يتم استنتاج الخصائص الهندسية الكاملة للمتجه عبر القوانين الرياضية الأساسية.

يُحسب مقدار المتجه أو شدته الكلية (Magnitude) باستخدام نظرية فيثاغورس عبر المعادلة الرياضية الجذر التربيعي لمجموع مربعي المركبتين: √(U² + V²). وفي الوقت نفسه، تُحدد زاوية اتجاه المتجه (Orientation Angle) بالنسبة للمحور الأفقي الموجب باستخدام دالة الظل العكسي ثنائية المدخلات: arctan2(V, U). تضمن هذه الدالة الرياضية تحديد الربع الصحيح للزاوية في المستوى الديكارتي بدقة، مما يسمح بتمثيل التغيرات التفاضلية والمشتقات الجزئية بشكل صحيح تماماً داخل فضاء الرسم البياني.

2.3 العلاقة بين مصفوفات المواقع ومصفوفات المتجهات

تتطلب المعالجة البرمجية لمخططات Quiver وجود توافق هيكلي صارم بين مصفوفات المواقع ومصفوفات المتجهات. إذا تم تمثيل المواقع باستخدام مصفوفات أحادية البعد (1D Arrays)، فيجب أن تحتوي المصفوفات (X, Y, U, V) على نفس العدد الإجمالي من العناصر، بحيث يقترن كل عنصر في الموقع بمركبتي المتجه المقابلتين له في نفس الفهرس البرمجي.

أما في حالة التعامل مع الحقول الشبكية ثنائية الأبعاد (2D Grids)، فيجب أن تتطابق الأبعاد الهيكلية (Shape) لجميع المصفوفات الأربع تماماً. فإذا كانت مصفوفة المواقع ذات أبعاد N × M، يجب بالضرورة أن تكون مصفوفات المركبات المتجهية U و V ذات أبعاد N × M أيضاً. إن حدوث أي تباين في هذه الأبعاد يقود مباشرة إلى أخطاء برمجية في بايثون (Shape Mismatch Errors)، مما يجعل مطابقة البنية المصفوفية خطوة أساسية لضمان سلامة الإسقاط الهندسي للمتجهات على شبكة الإحداثيات.

3. التشريح البرمجي لدالة matplotlib.pyplot.quiver وصيغتها العامة

3.1 الصيغة الأساسية للدالة والمعاملات الإلزامية

تُعد دالة quiver() في مكتبة Matplotlib البوابة البرمجية الأساسية لإنشاء المخططات المتجهية. تعتمد الدالة في بنيتها القياسية على استقبال أربعة مدخلات رئيسية تُمثل الإحداثيات والمركبات، وتُكتب برمجياً بالصيغة: quiver(X, Y, U, V). تقبل هذه المعاملات أنواعاً متعددة من هياكل البيانات في بايثون، بما في ذلك القوائم العددية البسيطة (Lists)، والمتجهات والمصفوفات المبنية عبر مكتبة NumPy، وأعمدة أطر بيانات مكتبة Pandas.

توفر الدالة أيضاً إمكانية الاستدعاء المبسط بتمرير المركبات فقط بالصيغة: quiver(U, V) دون تحديد صريح للمصفوفات X و Y. في هذه الحالة، تقوم Matplotlib تلقائياً بإنشاء شبكة إحداثيات افتراضية تعتمد على فهارس المصفوفات المدخلة كقيم مكانية صحيحة تبدأ من الصفر، وهو ما يُعد ملائماً للاختبارات السريعة ولكنه غير مفضل في التطبيقات العلمية التي تعتمد على مقاييس فيزيائية دقيقة ذات أبعاد مكانية محددة.

3.2 المعاملات الاختيارية الأكثر أهمية وتأثيرها الهيكلي

تحتوي دالة quiver() على مجموعة غنية من المعاملات الاختيارية التي تمنح المستخدم تحكماً فائقاً في الشكل الهندسي والسلوك التحجيلي للأسهم. من أبرز هذه المعاملات معامل التحجيم scale ومعامل وحدات التحجيم scale_units، واللذان يحددان كيفية تحويل القيم الرقمية لمركبات المتجه إلى وحدات طولية مرئية على الشاشة، مما يمنع الأسهم من التمدد المفرط أو التلاشي البصري.

كما يلعب معامل التوجيه angles دوراً حاسماً في تحديد كيفية حساب زوايا الأسهم؛ حيث يُحدد الخيار الافتراضي زوايا المتجهات بناءً على مصفوفة الإحداثيات الرياضية، بينما يضمن الخيار المتقدم مطابقة الزاوية البصرية مع الأبعاد الفيزيائية لمحاور الرسم. بالإضافة إلى ذلك، يتيح معامل الارتكاز pivot تحديد موقع تثبيت السهم بالنسبة للإحداثي المعطى (سواء كان في ذيل السهم tail، أو في وسطه mid، أو عند رأسه tip)، في حين تسمح معاملات العرض مثل width و headwidth و headlength بضبط النسب الجمالية والهندسية لجسم ورأس السهم بدقة متناهية.

3.3 الواجهة الكائنية (OOP Interface) مقابل واجهة Pyplot الوظيفية

توفر مكتبة Matplotlib طريقتين للتعامل مع الرسوم البيانية: الواجهة الوظيفية المباشرة عبر matplotlib.pyplot.quiver()، والواجهة الكائنية التوجه (Object-Oriented Interface) عبر استدعاء التابع ax.quiver() التابع لكائن المحاور (Axes Object). على الرغم من أن الواجهة الوظيفية تبدو أسهل للمبتدئين وتتطلب أسطراً برمجية أقل في التجارب السريعة، إلا أن الواجهة الكائنية تُعد المعيار الهندسي الأفضل للمشاريع البرمجية الكبيرة والإنتاج العلمي المتقدم.

تكمن قوة الواجهة الكائنية في أنها تُرجع كائناً برمجياً من النوع matplotlib.quiver.Quiver. يتيح هذا الكائن للمطور إمكانية الوصول اللاحق إلى خصائص الأسهم وتعديلها ديناميكياً أثناء تشغيل البرنامج، مثل تحديث بيانات المتجهات في الرسوم المتحركة، أو استخراج القيم الحسابية للمقاييس، فضلاً عن تسهيل إدارة المخططات الفرعية المتعددة (Subplots) دون حدوث تداخل بين حالات النوافذ الرسومية المختلفة.

4. إعداد بيئة العمل واستيراد المكتبات الأساسية (Matplotlib & NumPy)

4.1 تثبيت وضبط الحزم البرمجية في بيئة بايثون

لبناء بيئة تطوير مستقرة وقادرة على توليد مخططات متقدمة، يجب التأكد من تثبيت الحزم الأساسية عبر مديري الحزم المعياريين في بايثون مثل pip أو conda. تتطلب هذه العملية تثبيت مكتبة الحوسبة العددية NumPy بجانب مكتبة الرسم Matplotlib لضمان القدرة على معالجة المصفوفات الرياضية الكبيرة بسرعة وكفاءة عاليين. يُنصح دائماً بالتحقق من توافق الإصدارات لتفادي أي سلوك غير متوقع في الدوال المتقدمة.

يتم استيراد هذه المكتبات في الكود البرمجي وفق التسميات المعيارية المتفق عليها في مجتمع علوم البيانات؛ حيث يتم استيراد وحدة الرسم كـ plt واستيراد مكتبة الحوسبة كـ np. يُهيئ هذا الاستيراد بيئة العمل لاستقبال التوابع الرياضية وتوليد الفضاءات الإحداثية اللازمة لبناء النماذج البيانية المتجهية بطريقة منظمة وقابلة لإعادة الاستخدام في البيئات التفاعلية مثل Jupyter Notebooks والبرمجيات المستقلة على حد سواء.

4.2 إعداد الشكل والمحاور (Figure and Axes) لرسومات عالية الدقة

تبدأ الخطوة التنفيذية لإنشاء مخطط احترافي بتهيئة لوحة الرسم الأساسية (Figure) والمحاور المرافقة لها (Axes) باستخدام الدالة plt.subplots(). تتيح هذه الدالة تحديد الأبعاد الفيزيائية للمخطط بالبوصة من خلال المعامل figsize، مما يضمن ظهور الرسوم بنسب هندسية ملائمة للتقارير والأوراق البحثية، ويمنع تشوه الأسهم الناتجة عن التمدد غير المتناسب للنافذة الرسومية.

علاوة على ذلك، يُعد ضبط الدقة المكانية من خلال معامل النقاط لكل بوصة (DPI – Dots Per Inch) خطوة محورية لضمان وضوح التفاصيل الدقيقة للأسهم عند تصدير الصور أو طباعتها؛ حيث يُوصى بضبطها عند قيم تتراوح بين 300 و 600 نقطة لكل بوصة للأغراض الأكاديمية. كما يمكن تفعيل أنماط التنسيق الجمالي العامة (Plot Styles) لتحسين تباين الخطوط ووضوح خلفية الرسم بما يتناسب مع المعايير الاحترافية المعتمدة في النشر العلمي.

5. إنشاء مخطط سهمي أحادي الاتجاه (Single Arrow Quiver Plot)

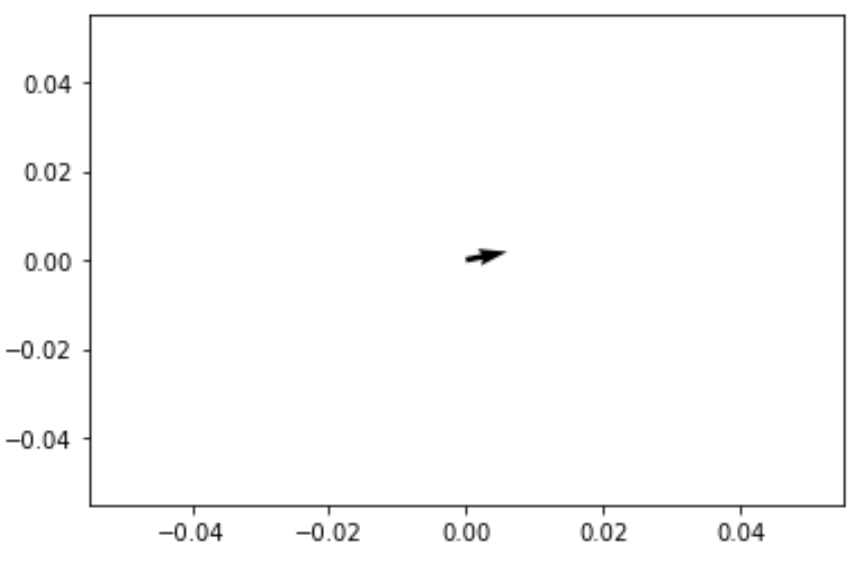

5.1 كتابة وتنفيذ الكود الأساسي لسهم مفرد

يُمثل رسم سهم متجهي مفرد الخطوة الأولى الأساسية لفهم السلوك البرمجي لدالة Quiver. لإنشاء هذا المخطط، يتم تحديد نقطة إحداثية وحيدة كنقطة بداية، ولتكن نقطة الأصل حيث تكون القيمة المكانية الأفقية صفراً والقيمة الرأسية صفراً. بعد ذلك، يتم تحديد مركبات الإزاحة الاتجاهية للمتجه؛ فعلى سبيل المثال، يمكن تعيين قيمة المركبة الأفقية لتكون 15 وحدة وقيمة المركبة الرأسية لتكون 3 وحدات، مما يُمثل متجهاً يمتد بقوة نحو اليمين مع ميل طفيف للأعلى.

عند تمرير هذه القيم العددية إلى التابع ax.quiver()، تقوم Matplotlib بمعالجة هذه المدخلات الفردية وتحويلها داخلياً إلى مصفوفات أحادية العنصر. يتم رسم السهم انطلاقاً من النقطة المحددة وبالطول والزاوية المتناسبين مع المركبات المعطاة. يُظهر المخرج الرسومي كيف يترجم النظام البرمجي القيم الرقمية البسيطة إلى عنصر هندسي موجه بدقة تامة في الفضاء ثنائي الأبعاد.

5.2 ضبط حدود المحاور (Axis Limits) وملاءمة الرؤية

تتمثل إحدى المشكلات الشائعة عند رسم سهم مفرد أو عدد محدود من المتجهات في أن مكتبة Matplotlib قد تضبط حدود المحاور التلقائية بشكل ضيق للغاية يقتصر على نقطة البداية فقط، مما يؤدي إلى اقتصاص رأس السهم أو خروجه بالكامل خارج نطاق الرؤية المرئي. ولمعالجة هذه المشكلة، يجب على المطور التدخل يدوياً لضبط النطاق البصري للمحاور.

يتم ذلك باستخدام الدالتين ax.set_xlim() و ax.set_ylim() لتوسيع حدود العرض الأفقي والرأسي بما يتجاوز الأبعاد الفيزيائية للمتجه. على سبيل المثال، يمكن ضبط الحدود لتشمل قيماً سالبة وموجبة حول نقطة الأصل، مما يمنح السهم مساحة كافية للظهور بكامل تفاصيله الهيكلية. بالإضافة إلى ذلك، يُنصح بإضافة خطوط الشبكة الإحداثية (Gridlines) لتسهيل القراءة الكمية والتحقق البصري من مطابقة طول السهم وإسقاطاته مع القيم الرقمية المدخلة.

5.3 تفسير الزوايا وتصحيح انحراف المنظور

من الناحية الهندسية، تتأثر الزاوية المرئية لأي متجه بنسبة العرض إلى الارتفاع الخاصة بمحاور الرسم (Aspect Ratio). فإذا كان المحور الأفقي أطول بصرياً من المحور الرأسي على شاشة العرض، فإن السهم الذي يمتلك زاوية رياضية قدرها 45 درجة سيظهر بصرياً بزاوية أكثر انحداراً أو تسطحاً، مما يؤدي إلى خداع بصري وانحراف عن الحقيقة الرياضية للبيانات.

لضمان تمثيل هندسي غير مشوه وصحيح تماماً، يجب استدعاء التابع ax.set_aspect('equal')، والذي يفرض تساوي مقياس الرسم الفيزيائي لكل من المحورين السيني والصادي. كما يُفضل تعيين المعامل angles='xy' ومعامل scale_units='xy' داخل دالة quiver()، مما يجبر السهم على مطابقة اتجاهه البصري مع نظام الإحداثيات الديكارتية الفعلي للوحة الرسم بدلاً من الاعتماد على فضاء البكسلات الخاص بالنافذة.

6. إنشاء مخطط متعدد المتجهات (Multiple Arrows from Common/Distinct Origins)

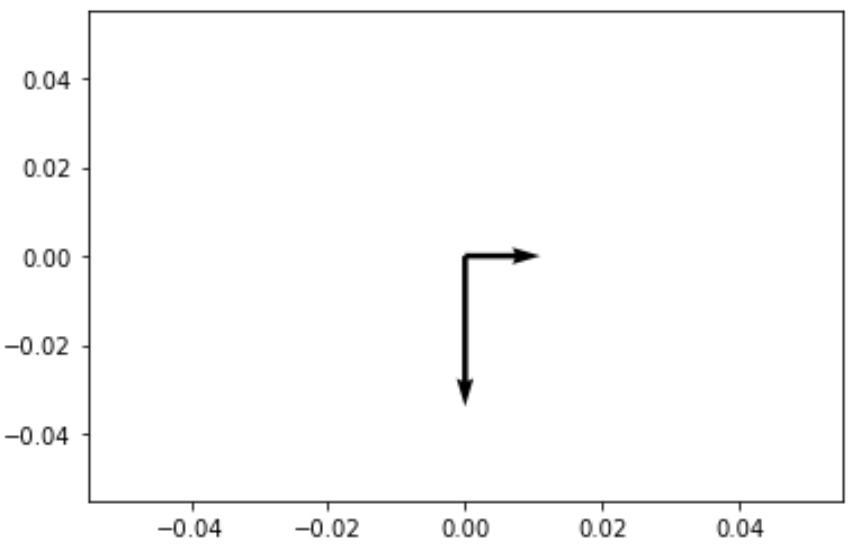

6.1 رسم متجهات متعددة تنطلق من نقطة أصل مشتركة

تُعد مسألة تمثيل قوى متعددة تنطلق من نقطة مادية واحدة أحد أكثر التطبيقات شيوعاً في الميكانيكا الهندسية والفيزياء الكلاسيكية. لتحقيق ذلك في Matplotlib، يتم تعريف مصفوفات المواقع بحيث تحتوي على قيم مكررة لنقطة الأصل المشتركة؛ فعلى سبيل المثال، يمكن تمرير قائمتين للإحداثيات تحتويان على أصفار متطابقة للموقع، بينما يتم تمرير قوائم متباينة لمركبات المتجهات لتحديد سلوك كل قوة على حدة.

عند تنفيذ الكود، يقوم المخطط برسم جميع الأسهم المتجهية انطلاقاً من نفس المركز الفضائي ولكن في اتجاهات وبأطوال مختلفة وفقاً لقيم مركباتها. يُساعد هذا التمثيل في التحليل البصري لتراكب المتجهات (Superposition)، وحساب محصلة القوى بيانياً، وتحديد مدى توازن النظام الميكانيكي أو انجرافه تحت تأثير القوى المتزامنة، مما يوفر أداة تعليمية وتحليلية بالغة الفعالية.

6.2 رسم متجهات موزعة في نقاط أصل مختلفة ومستقلة

في العديد من سيناريوهات تحليل البيانات المكانية، تتوزع المتجهات في نقاط جغرافية أو إحداثية مستقلة وغير متجانسة عبر الفضاء. يتم تطبيق هذا النمط عن طريق إنشاء قوائم أو مصفوفات مستقلة تحتوي على إحداثيات المواقع المتباعدة، وتخصيص مصفوفات موازية تحتوي على مركبات المتجه المقابلة لكل موقع على حدة.

يستلزم هذا النوع من المخططات عناية خاصة بتباعد الأسهم وتوزيعها الفضائي لتفادي حدوث تداخل بصري غير مرغوب فيه. إذا كانت الأسهم طويلة جداً أو متقاربة مكانياً، فقد تتقاطع رؤوس الأسهم وذيولها، مما يخلق تشويشاً معرفياً يُصعّب على القارئ استخلاص الأنماط الحقيقية للبيانات. يكمن الحل في الموازنة الدقيقة بين قيم التحجيم والمسافات البينية للمواقع لضمان وضوح واستقلالية كل متجه في موقعه الخاص.

6.3 تلوين وتنسيق المتجهات الفردية للتمييز بينها

لتعزيز القدرة التفسيرية للمخططات متعددة المتجهات، تتيح Matplotlib إمكانية تخصيص الألوان والتنسيقات البصرية لكل سهم بشكل مستقل. يمكن تحقيق ذلك من خلال تمرير قائمة أو مصفوفة من الألوان إلى المعامل color داخل دالة quiver()، حيث يتم ربط كل لون بالمتجه المقابل له في نفس الترتيب الفهرسي، مما يسمح بتمييز أنواع القوى أو تصنيفات البيانات المختلفة بصرياً.

علاوة على ذلك، يمكن استخدام معامل الشفافية alpha لتقليل حدة التراكبات البصرية عند تقاطع المتجهات، مما يُبرز المتجهات الأكثر أهمية. يُنصح دائماً بربط هذه التنسيقات اللونية بوسيلة إيضاح واضحة (Legend) تُحدد دلالة كل لون ومصدره الإحصائي أو التجريبي، مما يحول الرسم البياني من مجرد خطوط اتجاهية إلى وسيلة اتصال علمية متكاملة العناصر والأبعاد.

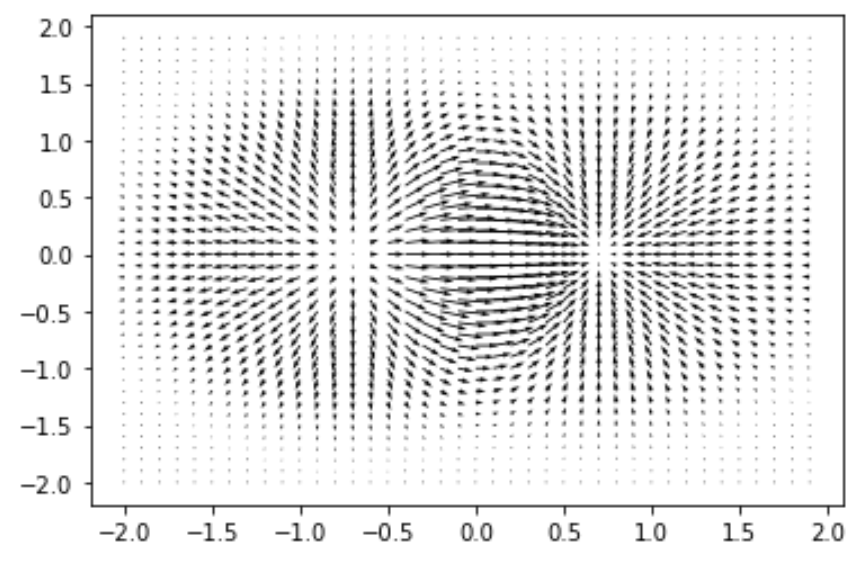

7. رسم حقول المتجهات الشبكية ثنائية الأبعاد باستخدام np.meshgrid

7.1 توليد الشبكات الإحداثية المنتظمة ثنائية الأبعاد

عند الانتقال إلى دراسة الحقول المتجهية المستمرة مثل حقول التدفق الكهرومغناطيسي أو الديناميكا الهوائية، تصبح الشبكات الإحداثية المنتظمة ضرورة لا غنى عنها. يبدأ بناء هذه الشبكات باستخدام الدالة np.linspace() لتوليد مصفوفات خطية متساوية التباعد تغطي النطاق المكاني المطلوب على المحورين الأفقي والرأسي.

بعد ذلك، يتم تمرير هذه المصفوفات الأحادية إلى الدالة المركزية np.meshgrid()، والتي تقوم بتحويلها إلى مصفوفات ثنائية الأبعاد (X, Y) متطابقة المقاسات. تُمثل هذه المصفوفات الناتجة الإحداثيات المكانية الدقيقة لكل نقطة تقاطع داخل الفضاء الشبكي، مما يوفر الأساس الرياضي المتين لربط كل نقطة مكانية بمركبات المتجه المقابلة لها بسلاسة حسابية فائقة وسرعة تنفيذ متميزة.

7.2 حساب حقول الانحدار والدوران رياضياً (Vector Fields)

بمجرد اكتمال بناء الشبكة الإحداثية، يمكن تطبيق المعادلات والدوال الرياضية مباشرة على مصفوفات المواقع لحساب مركبات الحقل المتجهي (U, V). على سبيل المثال، يمكن نمذجة الحقول الدوامية البسيطة عبر المعادلات الكلاسيكية التي تجعل المركبة الأفقية مساوية للقيمة السالبة للإحداثي الرأسي، بينما تكون المركبة الرأسية مساوية للإحداثي الأفقي، مما يُنتج حركة دائرية مغلقة حول مركز الفضاء الإحداثي.

وبالمثل، يمكن حساب حقول الانحدار التدرجي (Gradient Fields) للدوال الرياضية والسطوح الطبوغرافية عبر تطبيق المشتقات الجزئية على مصفوفات الارتفاع أو الجهد. تتيح هذه العمليات الحسابية تمثيل ظواهر فيزيائية متقدمة مثل تباعد الحقل (Divergence) الذي يُعبر عن مصادر التدفق ومصارفه، والتفاف الحقل (Curl) الذي يقيس مقدار الدوران الموضعي، مما يمنح المخطط عمقاً رياضياً استثنائياً.

7.3 تحسين كثافة العينات (Sampling Density) لتجنب الازدحام البصري

يقع الكثير من الباحثين في فخ زيادة كثافة نقاط العينات في الشبكة الإحداثية أملاً في الحصول على دقة أعلى، إلا أن النتيجة العملية غالباً ما تكون ازدحاماً بصرياً خانقاً تتحول فيه لوحة الرسم إلى بقعة سوداء غير مفهومة من الأسهم المتداخلة. تتطلب الممارسة الرسومية الحكيمة إيجاد توازن مثالي بين الدقة المكانية والمقروئية البصرية للحقل المتجهي.

لتحقيق هذا التوازن عند التعامل مع مصفوفات بيانات ضخمة، تُستخدم تقنيات تقليص العينات أو التقطيع المرحلي (Subsampling / Striding). يتم ذلك عن طريق استخلاص عينات متقطعة من المصفوفات الكبيرة بخطوات محددة (مثل أخذ نقطة واحدة كل 5 أو 10 نقاط)، مما يسمح برسم الأسهم المتجهية بتباعد مريح يُبرز الاتجاهات الكلية والأنماط الهيكلية للحقل دون التضحية بالدلالة العلمية للبيانات الأصلية.

8. تخصيص المظهر الجمالي لمخطط Quiver: الألوان والأحجام وتدرجات السرعة

8.1 تلوين المتجهات بناءً على المقدار والشدة (Colormaps)

يُعد تلوين الأسهم المتجهية وفقاً لمقدار شدتها أحد أقوى الأساليب لتعزيز القدرة التحليلية لمخططات Quiver؛ حيث يتيح للعين إدراك التغيرات الكمية في السرعة أو الشدة بالتوازي مع رؤية الاتجاه المكاني. يتم ذلك حسابياً عبر استخراج مصفوفة المقادير الكلية للمتجهات باستخدام الدالة الرياضية np.hypot(U, V)، والتي تحسب الجذر التربيعي لمجموع المربعات بكفاءة عددية عالية وتتجنب مشاكل الطفح الحسابي.

تُمرر مصفوفة المقادير الناتجة كمعامل لوني مباشر داخل دالة quiver() مع تحديد خريطة لونية مستمرة (Colormap) مثل viridis أو plasma أو inferno. ولإكمال البناء العلمي للمخطط، يُضاف شريط ألوان جانبي (Colorbar) لمعايرة التدرجات اللونية وربطها بالقيم العددية المطلقة، مما يُمكّن القارئ من قراءة الشدة الرقمية بدقة عند أي نقطة في الرسم البياني.

8.2 التعديل الدقيق لبنية وهيئة رأس وجسم السهم

توفر مكتبة Matplotlib معمارية بارامترية متقدمة للتحكم في كافة النسب الهندسية الدقيقة لجسم ورأس السهم، مما يضمن خروج الرسم بمظهر احترافي يتطابق مع متطلبات النشر العلمي. من خلال المعامل width، يمكن التحكم في سمك العمود الأساسي للسهم ليتناسب مع حجم لوحة الرسم الإجمالية ويمنع ظهور الخطوط الرفيعة الباهتة أو السميكة المفرطة.

علاوة على ذلك، تتيح المعاملات headwidth (عرض قاعدة رأس السهم بالنسبة للعمود) و headlength (طول رأس السهم) و headaxislength (طول نقطة التقاء الرأس بالعمود) نحت الشكل الهندسي لرأس السهم بدقة تامة. يُساعد الضبط المنسق لهذه المعاملات على منع تشوه رؤوس الأسهم عند تكبير المخططات أو تغيير نسب أبعاد النوافذ الرسومية، مما يحافظ على التوازن البصري والجمالي للتكوين العام.

8.3 إدارة الشفافية وتأثيرات الخطوط المتجهية

يُعد التحكم في مستويات الشفافية وإطارات الخطوط أداة بصرية فعالة عند التعامل مع الرسوم البيانية المركبة والمتعددة الطبقات. باستخدام المعامل alpha، يمكن جعل المتجهات شبه شفافة، وهو ما يُعد مفيداً للغاية في تمثيل درجات عدم اليقين الإحصائي (Uncertainty)، أو عند الرغبة في خفض التأثير البصري للمناطق الهامشية لتركيز انتباه المتلقي على بؤر الاهتمام الرئيسية.

كما يمكن تعزيز التباين اللوني والوضوح البصري للأسهم عبر تحديد ألوان الحواف الخارجية وسماكتها باستخدام المعاملين edgecolor و linewidth. تبرز أهمية هذه التقنية بشكل خاص عند دمج مخطط Quiver كطبقة علوية فوق صور خلفية جغرافية معقدة أو خرائط كنتورية ملونة (Contour Plots)، حيث تضمن الحواف المتباينة بقاء الأسهم مقروءة وبارزة مهما كانت الخلفية التحتية صاخبة أو داكنة.

9. التحكم في قياس المتجهات (Scaling) ومحاذاة الأسهم ونقاط الارتكاز (Pivot Points)

9.1 فهم وتطبيق معامل التحجيم scale و scale_units

يُعتبر نظام التحجيم في دالة Quiver أحد أكثر الجوانب التي تسبب ارتباكاً للمطورين، حيث تعتمد Matplotlib افتراضياً على خوارزمية تحجيم تلقائي (Autoscaling) تهدف إلى احتواء الأسهم داخل فضاء الرسم دون تداخل، لكن هذا التحجيم التلقائي قد يغير المعنى الفيزيائي النسبي عند مقارنة مخططين منفصلين لبيانات مختلفة.

للتحكم التام في هذه العملية، يتم استخدام المعامل scale بالاقتران مع المعامل scale_units='xy'. يُحدد المعامل scale عدد وحدات البيانات المتجهية التي تعادل وحدة رسم مكانية واحدة على المحور؛ وبالتالي، كلما زادت قيمة scale، أصبح طول السهم المرئي أقصر على الشاشة. يضمن تثبيت قيمة هذا المعامل يدوياً إمكانية إجراء مقارنات بصرية دقيقة وعلمية بين مخططات متعددة تمثل فترات زمنية أو حالات تجريبية مختلفة لنفس النظام الفيزيائي.

9.2 تحديد نقاط الارتكاز المناسبة (tail, mid, tip)

تُحدد نقطة الارتكاز (Pivot Point) الموضع الهندسي الدقيق الذي يرتكز فيه السهم المتجهي بالنسبة للإحداثي المكاني المعطى (X, Y). يوفر المعامل pivot ثلاثة خيارات رئيسية: الخيار الافتراضي هو الارتكاز عند الذيل tail، وهو النمط الكلاسيكي المستخدم في معظم التطبيقات الفيزيائية حيث يُعتبر الإحداثي هو نقطة انطلاق القوة أو التدفق نحو الأمام.

في المقابل، يُستخدم خيار الارتكاز عند المنتصف mid بكثرة في تطبيقات الاستشعار عن بعد والأرصاد الجوية، حيث تُمثل نقطة الإحداثي موقع محطة القياس أو المستشعر بالضبط، ويُفضل أن يتمركز السهم فوقها ليعكس حالة الحقل المحيط بها مباشرة. أما خيار الارتكاز عند الرأس tip، فيُستخدم في حالات دراسة التدفقات الواردة أو استهداف المواقع؛ حيث تُشير رؤوس الأسهم إلى النقطة الإحداثية كمركز للتجمع أو الامتصاص، مما يعزز الدقة التفسيرية للبيانات وفقاً للسياق الهندسي للظاهرة.

9.3 معالجة المتجهات متناهية الصغر ومتناهية الكبر

تواجه الحقول المتجهية الواقعية تحدياً تقنياً يتمثل في وجود تباين شاسع في مقادير المتجهات عبر النطاق المكاني؛ حيث قد تتواجد قيم هائلة تقابلها قيم متناهية الصغر تقترب من الصفر. في هذه الحالات، تختفي المتجهات الصغيرة تماماً لتتحول إلى نقاط غير واضحة، بينما تطغى المتجهات الكبيرة على مساحة الرسم وتتقاطع بشكل مشوه.

للتعامل مع المتجهات الضعيفة، توفر Matplotlib المعاملين minlength و minshaft لضمان حد أدنى لطول السهم ورأسه حتى يظل مرئياً للمحلل. أما لمعالجة القيم الشاذة المتطرفة، فيمكن اللجوء إلى تقنيات تقييد القيم (Clipping) برمجياً عبر دوال NumPy، أو تطبيق التحويل اللوغاريتمي على مصفوفة المقادير قبل التحجيم، مما يضغط التباين الديناميكي للحقل ويسمح بتمثيل النطاقات الهادئة والمضطربة ضمن إطار بصري متوازن وشامل.

10. إضافة مفتاح المتجهات القياسي (QuiverKey) وتسمية المحاور بدقة علمية

10.1 إنشاء وتهيئة مفتاح القياس المرجعي (QuiverKey)

لا يكتمل المخطط المتجهي من الناحية الأكاديمية والتوثيقية دون وجود مقياس مرجعي كمي يوضح الدلالة العددية لأطوال الأسهم المعروضة. توفر Matplotlib هذه الإمكانية من خلال الدالة المتخصصة ax.quiverkey()، والتي تقوم برسم سهم مرجعي مستقل خارج أو داخل فضاء الرسم ليكون بمثابة “مسطرة قياس” للحقل المتجهي بأكمله.

تتطلب هذه الدالة تمرير كائن Quiver الأصلي، وتحديد الإحداثيات النسبية لموضع المفتاح على اللوحة الرسومية، وتحديد الطول العددي للمتجه المرجعي (المعامل U) مع النص التوضيحي المصاحب له متضمناً وحدات القياس الفيزيائية (مثل متر/ثانية أو نيوتن). كما يمكن ضبط موضع النص بالنسبة للسهم عبر المعامل labelpos، وتنسيق حجم الخط وتباعده، مما يوفر للقارئ مرجعاً كمياً ثابتاً لتقييم أطوال جميع الأسهم في المخطط بدقة بالغة.

10.2 التوثيق المعياري للمحاور والعناوين الأكاديمية

يتطلب النشر العلمي التزاماً صارماً بتوثيق المحاور والعناوين لتوفير السياق التجريبي الكامل للبيانات المعروضة. يجب أن تتضمن عناوين المحاور السينية والصادية أسماء المتغيرات المستقلة ووحداتها الفيزيائية بشكل واضح لا يقبل اللبس، مع الاستفادة من دعم Matplotlib لمحرك التنسيق الرياضي LaTeX لكتابة الرموز والمؤشرات السفلية والعلوية بدقة مطبعية راقية.

كما ينبغي صياغة العنوان الرئيسي للمخطط بحيث يعكس الظاهرة الفيزيائية المدروسة، مع تضمين معلومات إحصائية هامة مثل الطابع الزمني للبيانات أو قيم المعاملات التجريبية الثابتة. بالإضافة إلى ذلك، يجب ضبط علامات التدريج (Ticks) وتسمياتها العددية لتتوافق مع البنية المكانية للشبكة، مما يمنح المخطط طابعاً احترافياً رصيناً يلبي معايير المجلات والدوريات العلمية المحكمة.

10.3 إضافة شروح توضيحية ونصوص بيانية مرافقة (Annotations)

تُعد الشروح البيانية الموجهة (Annotations) عنصراً حيوياً لتسليط الضوء على السمات الهيكلية البارزة داخل الحقل المتجهي، مثل تحديد مراكز الدوامات الإعصارية، أو نقاط السكون والتوازن الحرجة (Saddle Points)، أو مناطق الاختناق والتدفق الأقصى. يتم تنفيذ ذلك باستخدام الدالة المتقدمة ax.annotate()، والتي تسمح برسم أسهم إشارية تنطلق من مربعات نصية لتستهدف إحداثيات مكانية محددة بدقة بالغة.

يمكن تخصيص هذه الصناديق النصية الشارحة عبر ضبط ألوان الخلفية، والحدود، والشفافية لتوفير تباين كافٍ مع الحقل المتجهي التحتي. يتيح هذا الربط البصري الوثيق بين الشروح التفسيرية والظواهر المكانية توجيه انتباه القارئ مباشرة إلى النتائج الجوهرية للتحليل، مما يعزز الكفاءة الاتصالية للمخطط ويختصر الحاجة إلى نصوص تفسيرية طويلة في متن التقارير العلمية.

11. تطبيقات متقدمة وسياقية لمخططات المتجهات في تحليل البيانات والفيزياء

11.1 تمثيل حقول التدفق والسوائل وديناميكا الموائع (Fluid Dynamics)

تُمثل ديناميكا الموائع الحسابية (Computational Fluid Dynamics – CFD) أحد أخصب الميادين لتطبيق مخططات Quiver المتقدمة. في دراسات تدفق الهواء حول الأجسام الديناميكية مثل أجنحة الطائرات أو هياكل السيارات، يتم استخدام مخططات الأسهم لتصور سرعة واتجاه جزيئات الهواء الموضعية، مما يكشف عن مناطق الانفصال الهوائي، وتكون الدوامات الخلفية، وطبقات الجدار الحدية المسببة لقوى السحب والرفع.

لتحقيق فهم أعمق للظاهرة، يعمد المهندسون إلى دمج مخطط Quiver كطبقة متجهة موضعية فوق مخططات الكثافة والضغط الكنتورية الملونة (Pressure Contours). يتيح هذا التراكب الهيكلي الربط الفوري بين التغيرات الاتجاهية في السرعة ومناطق هبوط أو ارتفاع الضغط الديناميكي، فضلاً عن إمكانية تتبع التغيرات الزمنية للحقل عبر توليد لقطات متتابعة ورسوم متحركة تبرز الاضطرابات غير المستقرة في تدفق السوائل.

11.2 تصور تدرجات خوارزميات التعلم الآلي ودوال الخسارة (Loss Surfaces)

في فضاء الذكاء الاصطناعي والتعلم العميق، يُعد فهم طبوغرافيا دوال الخسارة وسلوك خوارزميات التحسين الرياضي عاملاً حاسماً لتطوير النماذج. يتم استخدام مخططات Quiver لرسم حقول المتجهات المشتقة من تدرج دالة الخسارة (Loss Gradients) بالنسبة لأوزان ومعاملات النموذج عبر المستويات ثنائية الأبعاد، مما يعرض القوة الدافعة التي تقود تحديث الأوزان في كل خطوة تدريبية.

من خلال رسم مسار خوارزمية الانحدار التدريجي (Gradient Descent) جنباً إلى جنب مع حقل التدرجات المتجهية، يستطيع باحثو الذكاء الاصطناعي مراقبة كيفية تحرك الخوارزمية عبر التضاريس الرياضية، وتجاوز النقاط السرجية (Saddle Points)، وتفادي الوقوع في القيعان المحلية الضحلة (Local Minima). يُقدم هذا التمثيل البصري رؤى تشخيصية عميقة حول تأثير معدل التعلم (Learning Rate) ومعاملات الزخم (Momentum) على استقرار وسرعة تقارب النموذج نحو الحل الأمثل.

11.3 تحليل مسارات الحركة والتفاعلات الاتجاهية في النماذج السلوكية

تمتد التطبيقات الحديثة لمخططات المتجهات لتشمل النمذجة القائمة على الوكلاء (Agent-Based Modeling) والتحليلات السلوكية في علم الأحياء والعلوم الاجتماعية الحاسوبية. تُستخدم هذه المخططات لتمثيل ومحاكاة حركة الأسراب الحيوانية، مثل أسراب الطيور ومدارس الأسماك، حيث يتأثر متجه حركة كل كائن بموقع وسرعة أقرانه المحيطين به بناءً على قواعد التجاذب والمحاذاة والتجنب.

كما تُطبق هذه التقنيات بكفاءة في دراسات تخطيط المدن وإدارة الطوارئ لتحليل تدفقات الحشود البشرية داخل المحطات والمطارات والملاعب الرياضية. تُمكن المخططات المتجهية المحللين من رصد الاختناقات المكانية، ونقاط التدافع الحرجة، وتغيرات الاتجاه الجماعي المفاجئة، مما يوفر أدوات استشرافية قوية لتصميم مسارات إخلاء أكثر أماناً وتحسين كفاءة البنى التحتية الحضرية.

12. معالجة الأخطاء الشائعة وأفضل الممارسات لتحسين أداء الرسوم البيانية المتجهية

12.1 استكشاف الأخطاء البرمجية الشائعة وحلها (Troubleshooting)

أثناء بناء مخططات Quiver، يواجه المطورون مجموعة متكررة من الأخطاء البرمجية والمنطقية. يأتي في مقدمتها خطأ عدم تطابق الأبعاد (Shape Mismatch)، والذي ينشأ عندما تختلف أبعاد مصفوفات المواقع عن مصفوفات المتجهات؛ ويُحل هذا الخطأ دائماً بالتحقق من مخرجات التابع .shape لجميع المصفوفات والتأكد من مطابقتها التامة قبل التمرير للدالة.

ومن المشكلات الشائعة الأخرى مشكلة اختفاء الأسهم أو تحولها إلى نقاط مجهرية بسبب الاستخدام غير المتوافق لمعامل scale_units مع حدود المحاور؛ حيث يُوصى دائماً بربطه بقيم xy وضبط المعامل scale يدوياً. كما يجب تنظيف البيانات من القيم المفقودة (NaNs) والقيم اللانهائية (Infs) عبر دوال NumPy لمعالجة المصفوفات لتجنب توقف الرسم أو ظهور تشوهات رسومية. وأخيراً، يجب الانتباه إلى اتجاه ترتيب محور الصادات (Y-axis inversion) خاصة عند قراءة مصفوفات الصور، حيث يتطلب الأمر أحياناً عكس قيم المركبة الرأسية V لمنع ظهور المتجهات مقلوبة الاتجاه.

12.2 تحسين الأداء الحسابي وسرعة التصيير (Rendering Optimization)

عند التعامل مع مجموعات البيانات المكانية الضخمة التي تحتوي على مئات الآلاف من المتجهات، يمكن لعملية تصيير الرسم البياني أن تستهلك ذاكرة النظام بشكل مفرط وتبطئ من سرعة الاستجابة. تتمثل الاستراتيجية المثلى لمعالجة هذا التحدي في تطبيق تقنيات تقليص العينات الفضائي المنظم (Spatial Decimation) لرسم عينة ممثلة إحصائياً بدلاً من تصيير كل نقطة مصفوفية على حدة.

علاوة على ذلك، يُنصح بتفعيل خاصية التسامت النقطي الانتقائي (Rasterization) لكائن Quiver عند التصدير إلى تنسيقات الملفات المتجهية مثل PDF أو EPS عبر تمرير المعامل rasterized=True. تضمن هذه التقنية دمج الأسهم الكثيفة داخل طبقة نقطية عالية الدقة مع الحفاظ على النصوص والخطوط والمحاور كعناصر متجهة نقية، مما يقلل بشكل هائل من حجم الملف النهائي ويسرع من عملية فتحه وعرضه داخل برامج قراءة الوثائق دون أي فقدان ملحوظ في الجودة البصرية.

12.3 أفضل الممارسات للتصدير والنشر في الدوريات العلمية

يتطلب التصدير الاحترافي للمخططات البيانية الالتزام بمجموعة من القواعد المعيارية لضمان وصول الرسالة العلمية بوضوح غير منقوص. يُفضل دائماً حفظ المخططات بصيغ المتجهات الرياضية مثل SVG أو PDF للأوراق البحثية التي تقبل الرسوم القابلة للتحجيم اللانهائي، أو بصيغة PNG بدقة لا تقل عن 300 نقطة لكل بوصة (DPI) للتقارير الرقمية والمجلات التي تتطلب تنسيقات نقطية محددة مع تفعيل خيار bbox_inches='tight' لمنع اقتطاع الهوامش والشروح.

بالإضافة إلى ذلك، يجب مراعاة المعايير العالمية لإمكانية الوصول البصري عبر اختيار خرائط لونية صديقة للأشخاص الذين يعانون من عمى الألوان (Colorblind-friendly Colormaps) مثل الخرائط الإدراكية المتسقة وتجنب الخرائط غير الخطية مثل jet. كما يُعد توحيد مقاسات الخطوط، وأنماط الأسهم، ومقاييس الرسم عبر جميع الأشكال داخل الورقة البحثية ركيزة أساسية لضمان الاتساق البصري والمهني الذي يميز الإنتاج الأكاديمي عالي الجودة.

خاتمة

تُشكل مخططات الأسهم المتجهية (Quiver Plots) في مكتبة Matplotlib أداة برمجية ورياضية ذات قوة استثنائية في تمثيل الحقول الاتجاهية والأنظمة الديناميكية المعقدة. من خلال تفكيك البنية المكانية ثنائية الأبعاد والربط المتين بين الإحداثيات والمركبات الرياضية، تتيح هذه المخططات تحويل تدفقات البيانات المجردة إلى تمثيلات بصرية تنبض بالدلالة الفيزيائية والتحليلية.

لقد استعرضنا في هذا الدليل مساراً متكاملاً يبدأ من التأسيس النظري والتشريح البرمجي للدوال، مروراً ببناء النماذج الفردية والمتعددة والحقول الشبكية، ووصولاً إلى تقنيات التخصيص الجمالي المتقدم، وإدارة المقاييس ونقاط الارتكاز، وتطبيقات النمذجة في الفيزياء والذكاء الاصطناعي. إن الإلمام بهذه المبادئ والتقنيات، إلى جانب اتباع أفضل الممارسات في تحسين الأداء والتصدير الأكاديمي، يُمكّن الباحثين والمطورين من الارتقاء بجودة منشوراتهم العلمية وبناء تحليلات بصرية تتسم بالدقة الرياضية، والجمال التصميمي، والكفاءة التفسيرية العالية.

References

• Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90–95. https://doi.org/10.1109/MCSE.2007.55
• Harris, C. R., Millman, K. J., van der Walt, S. J., Gommers, R., Virtanen, P., Cournapeau, D., … & Oliphant, T. E. (2020). Array programming with NumPy. Nature, 585(7825), 357–362. https://doi.org/10.1038/s41586-020-2649-2
• Matplotlib Development Team. (2023). matplotlib.pyplot.quiver — Matplotlib documentation. Matplotlib.org. https://matplotlib.org/stable/api/_as_gen/matplotlib.pyplot.quiver.html
• Tellez, J. E., & Robinson, A. C. (2019). Visualizing vector fields: A comparison of visualization methods for physical and computational sciences. IEEE Transactions on Visualization and Computer Graphics, 25(6), 2145–2158. https://doi.org/10.1109/TVCG.2018.2864812
• VanderPlas, J. (2016). Python Data Science Handbook: Essential Tools for Working with Data. O’Reilly Media.
• Rougier, N. P. (2021). Scientific Visualization: Python + Matplotlib. Nicolas P. Rougier. https://github.com/rougier/scientific-visualization-book
