كيفية رسم الأسهم في Matplotlib

تُعد عملية التمثيل البصري للبيانات (Data Visualization) إحدى الركائز الأساسية في دورة حياة البحث العلمي، وتحليل البيانات الاستكشافي، وتطبيقات التعلم الآلي والنمذجة الرياضية. وفي هذا السياق المعرفي، لا تقتصر الرسوم البيانية على مجرد إظهار النقاط والأعمدة والمنحنيات الرياضية الخام، بل تتجاوز ذلك لتصبح أداة تواصل إدراكي توجه انتباه القارئ والمحلل نحو الأنماط الجوهرية، والتحولات الهيكلية، والانحرافات الإحصائية الشاذة. وتمثل الأسهم الاتجاهية (Directional Arrows) والمتجهات البصرية وسيلة إيضاحية فائقة الأهمية، حيث تمتلك القدرة الفريدة على دمج الأبعاد الهندسية بالمفاهيم الدلالية؛ كالإشارة إلى اتجاه الحركة، وتوضيح تدرج التغير، وتفسير القوى والضغوط في النماذج الفيزيائية، وتأطير التفسيرات النصية بدقة رياضية متناهية.

تتربع مكتبة Matplotlib على عرش أدوات التصيير البياني في بيئة لغة البرمجة Python، موفرةً بنية تحتية برمجية متكاملة تتيح للمطورين والباحثين تحكماً دقيقاً في كافة العناصر التكوينية للمخططات ثنائية وثلاثية الأبعاد. غير أن رسم الأسهم وإدارتها بصرياً داخل هذه المكتبة يخضع للعديد من التعقيدات المعمارية والرياضية؛ بدءاً من التمييز بين الإحداثيات الديكارتية للبيانات (Data Coordinates) وإحداثيات الشاشة والمحاور (Display & Axes Coordinates)، مروراً بمعالجة تشوهات نسب العرض إلى الارتفاع (Aspect Ratios)، ووصولاً إلى المفاضلة بين الدوال البدائية والدوال الهندسية المعقدة مثل المنظومات الرقعية (Patches) وتوليد الحقول المتجهية المتقدمة.

يهدف هذا الدليل المرجعي الشامل إلى تفكيك كافة الآليات البرمجية والنظريات الهندسية المتعلقة برسم الأسهم والمتجهات داخل مكتبة Matplotlib. وسنتناول فيه بالتحليل المتعمق كل ما يحتاجه الباحث والمحلل من المفاهيم التأسيسية، إلى أدق التفاصيل المعمارية لفئات مثل pyplot.arrow وpyplot.annotate وFancyArrowPatch، إضافة إلى رسم حقول المتجهات والانسياب، والتعامل مع الفضاءات ثلاثية الأبعاد، واستعراض أفضل الممارسات المتبعة في إعداد الأشكال للنشر في الدوريات العلمية المرموقة وتجنب العيوب البصرية الشائعة.

1. المفاهيم التأسيسية لرسم المتجهات والأسهم في مكتبة Matplotlib

1.1 أهمية التمثيل البصري للمتجهات في الرسوم البيانية

يمثل التوجيه البصري عنصراً حاسماً في تعزيز كفاءة نقل المعلومات داخل الأشكال التوضيحية العلمية. عند التعامل مع مجموعات البيانات الكثيفة التي تحتوي على آلاف النقاط، يواجه القارئ تحدياً إدراكياً في عزل النقاط الحرجة؛ مثل نقاط التحول في مسارات النظم الديناميكية، أو القيم المتطرفة (Outliers) التي تعكس سلوكاً استثنائياً، أو الفواصل الزمنية التي شهدت تدخلات تجريبية مؤثرة. يعمل السهم في هذا السياق كإشارة سيميائية فورية تختزل المسح البصري وتلفت الانتباه إلى الإحداثيات الدقيقة التي تحمل قيمة تفسيرية عليا، مما يرفع من كفاءة التواصل العلمي ويقلل من الجهد المعرفي المطلوب لاستيعاب النتائج المعقدة.

إلى جانب دورها الإرشادي، تشكل الأسهم ركيزة لا غنى عنها في تمثيل المتجهات الفيزيائية والكميات الاتجاهية (Vector Quantities). في فروع الفيزياء الميكانيكية، والكهرومغناطيسية، وميكانيكا الموائع، والديناميكا الهوائية، لا يكتمل التوصيف الرياضي للظاهرة بمجرد ذكر قيمتها العددية (المقدار)، بل يتطلب تحديد اتجاه التأثير في الفضاء الهندسي. تتيح المتجهات المرسومة بدقة على المخططات إمكانية إسقاط محصلات القوى، وتحديد اتجاهات السرعة والتسارع، وتمثيل انحدار المجالات الكمية، مما يحول المخطط الإحصائي المجرد إلى فضاء محاكاة حركي يجسد القوانين الحاكمة للمنظومة المدروسة.

كما تلعب الأسهم دوراً محورياً في إبراز مسارات التطور الزمني (Temporal Trajectories) ضمن المخططات متعددة المتغيرات. في دراسات النظم الديناميكية وفضاء الطور (Phase Space)، تُستخدم الأسهم لتوضيح اتجاه سريان المنظومة عبر الزمن، مفرقةً بين المسارات التي تتقارب نحو نقاط الجذب المستقرة (Attractors) وتلك التي تتباعد نحو الاضطراب والفوضى (Chaos). ويسهم هذا التنسيق في تعزيز مقروئية المخططات المركبة التي تدمج أكثر من طبقة بيانية، حيث تمنح الأسهم عمقاً تفسيرياً يربط بين المتغيرات التابعة والمستقلة، ويوفر تسلسلاً سردياً مرئياً يقود القارئ خطوة بخطوة عبر بنية البيانات المعقدة.

1.2 نظرة عامة على أدوات رسم الأسهم المتاحة في المكتبة

توفر مكتبة Matplotlib ترسانة برمجية متنوعة للتعامل مع رسم الأسهم، حيث صُممت كل أداة لتلبية متطلبات هندسية وتطبيقية محددة. تأتي في مقدمة هذه الأدوات الدالة المباشرة matplotlib.pyplot.arrow، والتي تمثل الطريقة الأساسية لإنشاء أسهم حرة وبسيطة في فضاء البيانات ثنائي الأبعاد. تعتمد هذه الدالة على بناء مضلع مغلق يمثل جسم السهم ورأسه وفق إحداثيات الإزاحة الديكارتية، مما يجعلها مثالية للرسومات السريعة والمهام المباشرة التي لا تتطلب تعقيدات نصية أو تشكيلات انحنائية خاصة.

تتمثل المنظومة الأكثر قوة ومرونة في أداة التسمية التوضيحية المتقدمة matplotlib.pyplot.annotate. تدمج هذه الدالة بين كتابة النصوص التوضيحية وتوليد أسهم ديناميكية تربط النص بنقطة محددة على المخطط. تتفوق هذه المنظومة بقدرتها الفائقة على الحفاظ على تناسق أبعاد رأس السهم بصرياً بمعزل عن التغيرات في مقاييس المحاور، وتوفر آليات تحكم استثنائية في تقويس السهم وتحديد المسارات غير الخطية، مما يجعلها الخيار القياسي لإنتاج الرسوم التوضيحية الموجهة للنشر الأكاديمي والتقارير الاحترافية.

عند الانتقال إلى معالجة البيانات الموزعة على شبكات مكانية، تبرز الدوال المتخصصة في الحقول المتجهية مثل matplotlib.pyplot.quiver وmatplotlib.pyplot.streamplot. صُممت دالة quiver لتوليد مصفوفات واسعة من الأسهم المتجهية التي تعبر عن المتجهات ثنائية أو ثلاثية الأبعاد في كل نقطة شبكية، وهي الأداة القياسية في علوم الأرصاد الجوية والتحليل الطوبولوجي. أما دالة streamplot، فتتولى حساب ورسم خطوط الانسياب المستمرة المتكاملة مع متجهات السريان، مما يوفر رؤية شمولية فائقة لحركة الموائع والمجالات الكهرومغناطيسية. وتكتمل هذه المنظومة بفئات الرسم المنخفضة المستوى مثل matplotlib.patches.FancyArrowPatch، التي تمنح المبرمج تحكماً كاملاً في منحنيات بيزيير (Bézier curves) وتشكيل الهياكل البصرية الدقيقة للأسهم.

1.3 تهيئة بيئة العمل واستيراد الحزم الضرورية

يتطلب الشروع في بناء رسوم بيانية متقدمة تهيئة بيئة العمل البرمجية بدقة، وضبط المعايير التأسيسية التي تضمن دقة التصيير وتوافق المخرجات مع المعايير العلمية. يتم استيراد وحدة pyplot بوصفها الواجهة التفاعلية الأساسية، إلى جانب مكتبة NumPy التي تعد العمود الفقري للعمليات الحسابية المصفوفية وتوليد الإحداثيات المتجهية وشبكات البيانات الهندسية. كما يتم استيراد الفئات الفرعية الخاصة بالرقع الهندسية من matplotlib.patches عند الحاجة لبناء هياكل مخصصة لا تتيحها الدوال المباشرة.

لضمان الحصول على رسومات بيانية ترقى لمستوى النشر الأكاديمي، ينبغي تعديل إعدادات التكوين العامة عبر المعامل المصدري matplotlib.rcParams. يشمل ذلك رفع معدل كثافة النقط في البوصة (Dots Per Inch – DPI) إلى قيم لا تقل عن 300 نقطة للبوصة لضمان حدة الخطوط ووضوح رؤوس الأسهم عند التكبير والطباعة، واختيار الخطوط الطباعية المتوافقة مع المعادلات الرياضية، وضبط أحجام العناوين وتسميات المحاور لتتناسب بصرياً مع مقاييس الأسهم. يتيح الضبط المسبق لهذه الإعدادات توحيد النمط الجمالي عبر كافة الأشكال البرمجية المنتجة ضمن المشروع البحثي، ويحد من مشكلات عدم التناسق البصري بين عناصر المخطط.

2. البنية التأسيسية للدالة matplotlib.pyplot.arrow والمعاملات الرئيسية

2.1 تحليل المعاملات الإحداثية الأساسية (x, y, dx, dy)

ترتكز الدالة الأساسية matplotlib.pyplot.arrow(x, y, dx, dy, **kwargs) على مبدأ الإزاحة المتجهية في المستوى الديكارتي ثنائي الأبعاد. يمثل الزوج الإحداثي الأول (x, y) النقطة الابتدائية أو موضع ذيل السهم (Tail Position)، وهو الموقع المحدد ضمن نظام إحداثيات البيانات الذي تنطلق منه الحركة البصرية. ويجب اختيار هذه النقطة بدقة لتعبر عن المركز الحقيقي للمتغير أو نقطة البيانات المراد ربطها بالسهم.

أما المعاملان dx وdy، فيمثلان مركبات الإزاحة (Displacement Components) على امتداد المحور الأفقي والمحور الرأسي على التوالي. لا تعبر هذه القيم عن نقطة النهاية المطلقة، بل عن مقدار التغير النسبي والاتجاه من نقطة البداية. رياضياً، يتم حساب موضع رأس السهم (Head Position) من خلال عملية الجمع الاتجاهي المباشر، حيث يستقر الرأس عند الإحداثي (x + dx, y + dy). يتحدد الطول الإقليدي المطلق للمتجه وفق نظرية فيثاغورس بالعلاقة:

Length = sqrt(dx^2 + dy^2)

ويقاس اتجاه المتجه بالزاوية القطبية الناتجة عن دالة الظل العكسي ثنائية المعاملات atan2(dy, dx). يشكل هذا الفهم الرياضي لمركبات الإزاحة الأساس المنطقي لحساب وتعديل اتجاهات الأسهم ديناميكياً بناءً على مخرجات النماذج الحسابية.

2.2 التحكم في هندسة الرأس ومعاملات head_width وhead_length

تعتمد الجاذبية البصرية والدقة الإيضاحية للسهم بدرجة كبيرة على التناسب الهندسي لرأسه بالنسبة لجسمه ومجال الرؤية الكلي للمخطط. توفر الدالة arrow معاملين رئيسيين لضبط أبعاد الرأس هما head_width وhead_length. يتحكم المعامل head_width في العرض الكلي لقاعدة مثلث الرأس عند أوسع نقطة له، وتُقاس هذه القيمة بوحدات المحور الرأسي أو الأفقي وفقاً لاتجاه السهم، مما يستدعي مراعاة النطاق الرقمي للبيانات لضمان عدم ظهور رأس السهم ككتلة ضخمة تغطي البيانات أو كخط دقيق لا يُرى.

من جانب آخر، يحدد المعامل head_length امتداد الرأس على طول محور حركة السهم انطلاقاً من قاعدته وحتى النقطة الطرفية الحادة. عند إغفال تحديد هذه المعاملات صراحة، تعتمد المكتبة قيماً افتراضية قد تؤدي إلى تشوهات بصرية جسيمة، لا سيما إذا كانت مقاييس المحورين X وY متباينة بشكل كبير (Non-equal Aspect Ratio). على سبيل المثال، إذا كان نطاق المحور X يمتد من 0 إلى 1000 بينما نطاق المحور Y يمتد من 0 إلى 1، فإن استخدام قيمة افتراضية متماثلة سيجعل رأس السهم مفرط الاستطالة أو مسطحاً تماماً، مما يفرض على المطور معايرة أبعاد الرأس رياضياً لتتناسب مع المقاييس النسبية للمحاور.

2.3 معاملات العرض والانزلاق: width وoverhang وlength_includes_head

يتجاوز التخصيص الهندسي للدالة arrow مجرد أبعاد الرأس ليمتد إلى بنية جسم السهم وتجاويفه التفصيلية عبر مجموعة من المعاملات المتقدمة:

• معامل سُمك الجسم (width): يحدد السُمك الكلي للخط أو المستطيل المكون لساق السهم بوحدات البيانات. تكمن أهمية هذا المعامل في منح السهم وزناً بصرياً يتوافق مع أهميته التفسيرية، مع ضرورة الحذر من زيادته المفرطة التي قد تتداخل مع قاعدة الرأس وتطمس معالمه.
• معامل الانزلاق والتجويف الخلفي (overhang): يتيح هذا المعامل تشكيل الحافة الخلفية لقاعدة رأس السهم. تأخذ القيمة الافتراضية الصفرية شكلاً مثلثياً مستقيماً للقاعدة، بينما تؤدي القيم الموجبة (بين 0 و1) إلى سحب طرفي القاعدة للخلف باتجاه ذيل السهم لإنتاج مظهر ديناميكي حاد، في حين تسحب القيم السالبة قاعدة الرأس نحو الأمام لتوليد رأس سهم ذي تجويف مقلوب يشبه السهم الناري التقليدي.
• المنطق الحسابي للطول الإجمالي (length_includes_head): يمثل هذا المعامل متغيراً منطقياً (Boolean) بالغ الأهمية. عند ضبطه على False (وهو السلوك الافتراضي)، يتم رسم ساق السهم بطول مقداره sqrt(dx^2 + dy^2) ثم يُضاف رأس السهم بعد نقطة النهاية، مما يجعل الطول الكلي للسهم يتجاوز قيمة الإزاحة المحددة بمسافة تساوي head_length. أما عند ضبطه على True، فإن Matplotlib يدمج رأس السهم ضمن مسافة الإزاحة الكلية، بحيث يقع الطرف النهائي الحاد للسهم تماماً عند الإحداثي (x+dx, y+dy)، وهو الضبط الإلزامي في التطبيقات الهندسية التي تتطلب دقة رياضية مطلقة في تحديد نهايات المتجهات.
• معامل الشكل الاتجاهي (shape): يقبل القيم 'full' أو 'left' أو 'right'، ويتيح رسم سهم مكتمل الرأس والساق، أو الاقتصار على نصف السهم الأيمن أو الأيسر بالنسبة لمحور حركته، وهي ميزة مستخدمة بكثرة في المخططات الكيميائية لتمثيل التفاعلات العكوسة وحركة الإلكترونات المفردة.

3. التطبيق العملي لرسم الأسهم الأساسية في الاتجاهات المختلفة

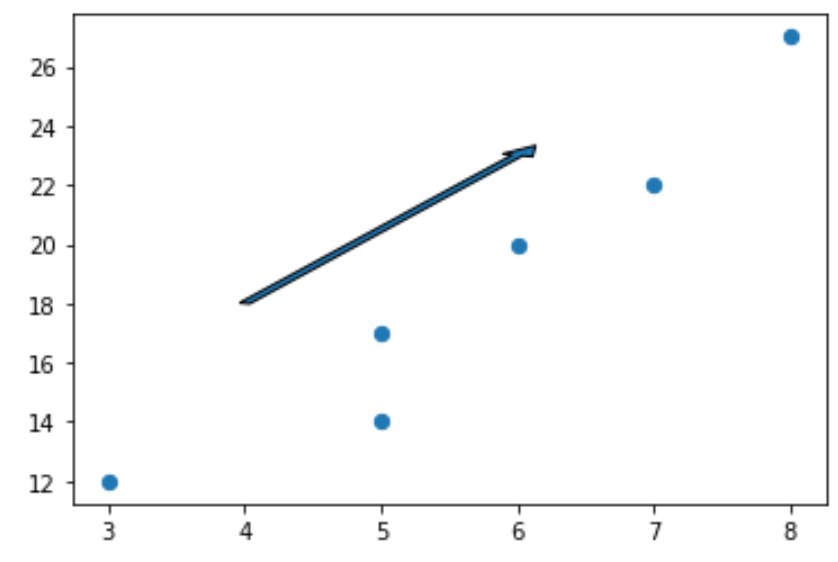

3.1 رسم سهم منفرد وتطبيقه على مخطط تشتت (Scatter Plot)

يمثل دمج الأسهم الفردية داخل مخططات التشتت أحد أبرز التطبيقات العملية لتحليل البيانات الاستكشافي، حيث يسهم في تسليط الضوء على عينات محددة ذات سلوك إحصائي فريد، مثل التدليل على نقطة بيانية تبتعد عن خط الانحدار الخطي أو توثيق قياس تجريبي شاذ يستوجب التفسير.

لتطبيق ذلك، يتم أولاً إنشاء مخطط التشتت باستخدام plt.scatter لمجموعة من المتغيرات الإحصائية، ثم استدعاء الدالة plt.arrow مع تحديد نقطة الانطلاق في فضاء قريب من النقطة المستهدفة، وتوجيه مركبات الإزاحة dx وdy لتشير بدقة إلى مركز النقطة البيانية. يجب معايرة معاملات head_width وhead_length وwidth لتتناسب مع الكثافة البصرية للمخطط ونطاق المحاور لتجنب التداخل مع النقاط المجاورة.

يتطلب التحليل الدقيق لمخرجات هذا التطبيق مراقبة كيفية تفاعل السهم مع طبقات المخطط البياني؛ حيث يضمن الضبط السليم لترتيب الطبقات ظهور السهم بوضوح أعلى النقاط البيانية دون أن يحجب المعالم الجوهرية للرسم، مما يحقق التوازن المثالي بين وضوح الإشارة والتناسق الجمالي للمخطط الإجمالي.

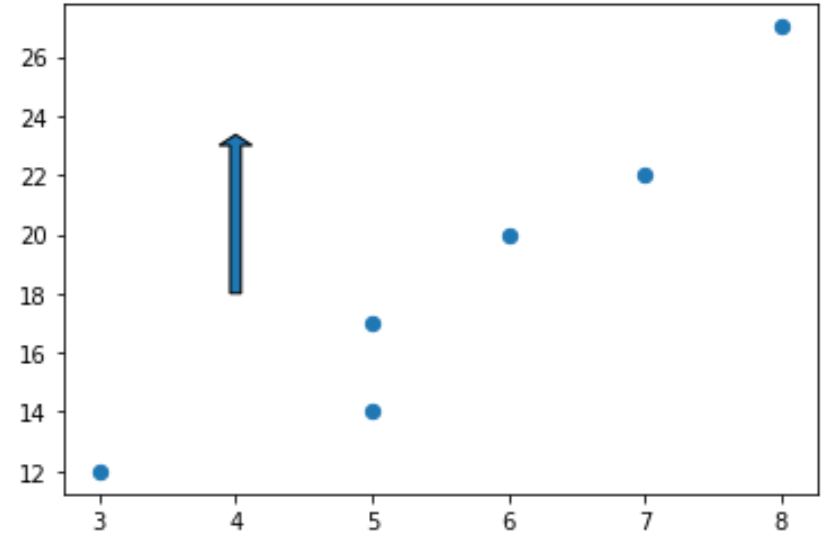

3.2 إنشاء الأسهم العمودية الصرفة والأفقية الصرفة

تحظى الأسهم ذات الاتجاهات المحورية الصرفة (الأفقية والعمودية) بأهمية خاصة في المخططات الإحصائية، حيث تُستخدم لتمثيل عتبات القرار، وفترات الثقة، والحدود الدنيا والقصوى للظواهر المقاسة، أو لتوضيح التغيرات الأحادية البعد على امتداد محور الزمن أو محور الاستجابة.

لإنشاء سهم رأسي تام، يتم تثبيت قيمة الإزاحة الأفقية عند الصفر الرياضي (dx = 0)، وتمرير قيمة الإزاحة الرأسية dy كقيمة موجبة للإشارة نحو الأعلى، أو سالبة للإشارة نحو الأسفل. على العكس من ذلك، يتطلب السهم الأفقي الصرف تصفير الإزاحة الرأسية (dy = 0) وتحديد قيمة الإزاحة الأفقية dx موجبة للاتجاه يميناً أو سالبة للاتجاه يساراً.

يواجه المطورون تحدياً هندسياً عند رسم هذه الأسهم في المخططات التي تختلف فيها مقاييس المحاور اختلافاً كبيراً؛ إذ إن قيمة head_width المحددة للسهم الرأسي تُقاس بوحدات المحور الأفقي، بينما يقاس head_length بوحدات المحور الرأسي، والعكس صحيح للأسهم الأفقية. يؤدي هذا التباين إلى تشوه تناسب الرأس ما لم يتم ضبط الأبعاد بصورة مخصصة تتلاءم مع تفاوت النطاقات الرقمية للمحورين.

3.3 رسم الأسهم القطرية والمائلة بزوايا مخصصة

عند تمثيل مسارات التغير متعددة الأبعاد، أو إسقاط متجهات السرعة والانحدار التي تصنع زوايا معينة مع الأفق، يبرز الاحتياج لحساب مركبات الإزاحة عبر الدوال المثلثية لضمان دقة الزاوية الهندسية ومقدار المتجه الفيزيائي.

يتم تحويل المقدار الاتجاهي (Magnitude) والزاوية القطبية (Theta – المقاسة بالراديان) إلى مركبات ديكارتية باستخدام علاقات التحويل القياسية:

dx = Magnitude * cos(theta)

dy = Magnitude * sin(theta)

تكمن الصعوبة في الحفاظ على الزاوية المرئية الحقيقية؛ فعندما لا تكون نسبة أبعاد العرض إلى الارتفاع متساوية (ax.set_aspect('equal') غير مفعلة)، فإن الزاوية الهندسية الناتجة على الشاشة تختلف عن الزاوية الرياضية المحسوبة نظراً لتمطد أحد المحاور مقارنة بالآخر. لذا، يجب في التطبيقات الفيزيائية الحساسة تفعيل تساوي المقاييس لضمان تطابق الميل البصري مع الاتجاه الرياضي الفعلي للمتجه.

4. تخصيص الخصائص الجمالية والمظهر اللوني للأسهم

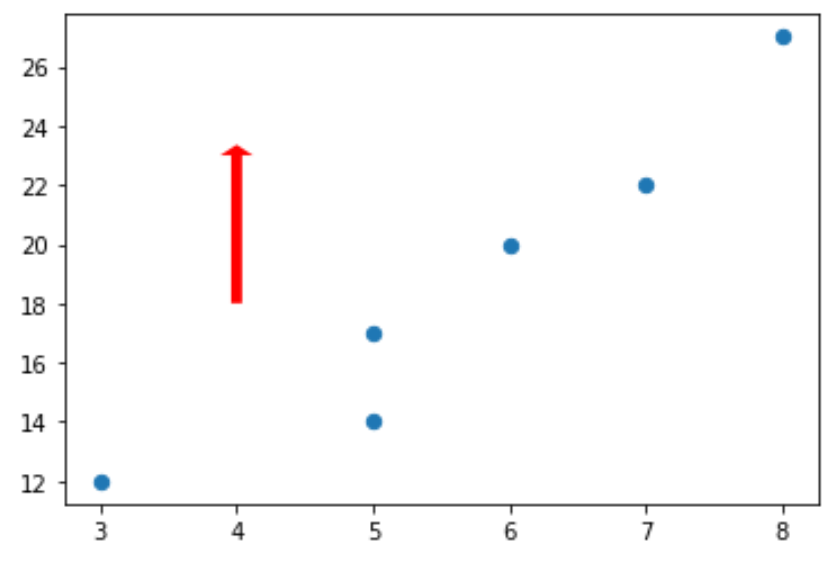

4.1 التحكم في الألوان والتعبئة (facecolor وedgecolor وcolor)

يخضع التنسيق اللوني للأسهم في Matplotlib لنموذج الرقع المضلعة (Patch Model)، مما يتيح فصلاً دقيقاً بين اللون الداخلي للسهم والإطار المحيط به، وهو ما يمنح المطور مرونة فائقة في تصميم المخططات البيانية الموجهة للأغراض المختلفة.

تتضمن الخصائص اللونية الأساسية ما يلي:

• معامل اللون الإجمالي (color): يحدد لوناً موحداً يشمل كلاً من المساحة الداخلية والحد الخارجي للسهم دفعة واحدة، ويقبل مسميات الألوان القياسية (مثل 'navy'، 'crimson')، أو التنسيقات السداسية العشرية (HEX Codes مثل '#2E4053')، أو تمثيلات RGB/RGBA.
• معامل لون التعبئة الداخلية (facecolor أو fc): يتيح التحكم الحصري في لون المساحة المحصورة داخل جسم ورأس السهم، مما يمكن الباحث من تطبيق لوحات ألوان هادئة للداخل لتقليل التشويش البصري.
• معامل لون الإطار الخارجي (edgecolor أو ec): يحدد لون الخط المحيط بهيكل السهم، وهو بالغ الأهمية عند الرغبة في إبراز السهم عبر تباين لوني قوي يفصله عن خلفية الرسم البياني أو البيانات الكثيفة المحيطة به.
• معامل الشفافية (alpha): يتراوح بين 0 (شفاف تماماً) و1 (معتم تماماً)، ويتيح دمج السهم بصرياً مع الطبقات الخلفية دون حجب نقاط البيانات الواقعة خلفه بالكامل، وهو عنصر جوهري في المخططات متعددة الطبقات.

4.2 تنسيق الخطوط والحدود الخارجية للسهم

تسهم المعاملات الخاصة بتنسيق الإطار الخارجي في تحسين مقروئية السهم وإضفاء طابع احترافي يتطابق مع المبادئ التصميمية للمطبوعات الأكاديمية الرفيعة:

• سُمك الإطار (linewidth أو lw): يتحكم في عرض الخط المحيط بالسهم؛ وتساعد زيادة هذا المعامل مع اختيار لون إطار متباين في إعطاء السهم وزناً بصرياً بارزاً يعزز من حضوره في المخططات المزدحمة.
• نمط الخط الخارجي (linestyle أو ls): يتيح استخدام خطوط متقطعة ('--')، أو منقطة (':')، أو متقطعة ومنقطة ('-.') لرسم حدود السهم، وتُستخدم هذه الأنماط للإشارة إلى المتجهات الافتراضية، أو التوقعات المستقبلية غير المؤكدة، أو القوى التخمينية في النماذج النظرية.
• أسلوب التقاء الخطوط (joinstyle): يحدد كيفية معالجة الزوايا الهندسية عند التقاء أضلاع السهم، ويقبل خيارات مثل 'miter' (حواف حادة)، أو 'round' (حواف دائرية ناعمة)، أو 'bevel' (حواف مشطوفة)، مما يؤثر بشكل مباشر على المظهر النهائي لرأس السهم وقاعدته.
• أسلوب نهايات الخطوط (capstyle): يحدد الشكل الهندسي لنهاية الساق، سواء كانت مستقيمة وحادة ('butt')، أو مربعة ممتدة ('projecting')، أو دائرية ('round').

4.3 تطبيق التدرجات والشفافية لإبراز الأنماط المعقدة

يمثل التوظيف المتقدم للشفافية والتدرج اللوني وسيلة بالغة الفعالية لتشفير أبعاد إحصائية إضافية داخل السهم الواحد. فبدلاً من الاقتصار على دلالة الطول والاتجاه، يمكن ربط مستوى الشفافية (Alpha) بمستوى اليقين الإحصائي؛ بحيث تُرسم الأسهم المعبرة عن علاقات ذات دلالة إحصائية مرتفعة بتعتيم كامل (alpha=1.0)، بينما تصبح الأسهم شبه شفافة في المناطق ذات فترات الثقة الواسعة أو التباين المرتفع.

علاوة على ذلك، في التحليلات الحركية وديناميكا الأنظمة، يمكن محاكاة السرعة المتجهة أو التسارع عبر استخدام تدرجات لونية (Color Gradients) على طول جسم السهم باستخدام خرائط الألوان (Colormaps)، مما يعطي إيحاءً بصرياً ديناميكياً يوضح اتجاه التدفق وشدته. ويتعين في هذا السياق الالتزام بالمعايير الطباعية الصارمة؛ مثل اختبار إمكانية تمييز الأسهم عند تحويل المخطط إلى التدرج الرمادي (Grayscale) لضمان سهولة قراءته في المطبوعات الورقية التقليدية.

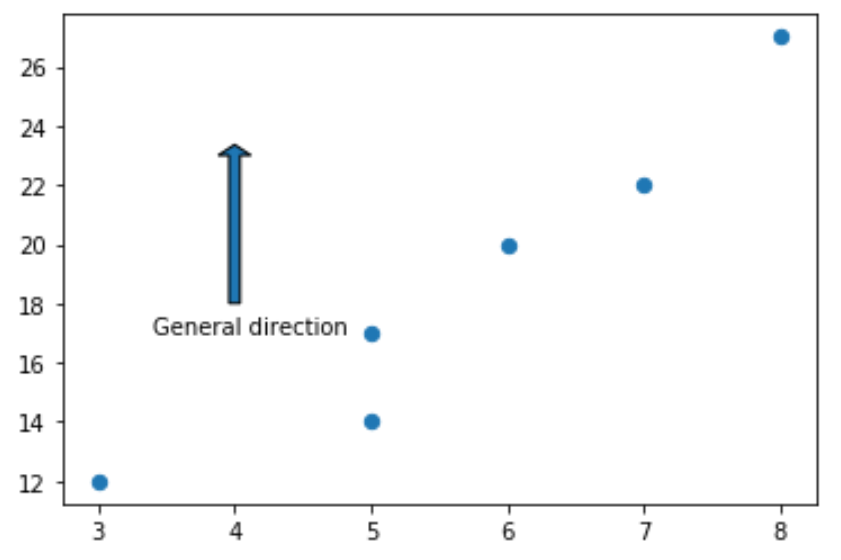

5. استخدام دالة annotate المتقدمة لرسم الأسهم التوضيحية المدمجة بالنصوص

5.1 مقارنة معمارية بين plt.arrow وplt.annotate

على الرغم من بساطة الدالة plt.arrow، إلا أنها تعاني من قيود معمارية جوهرية تجعلها غير مناسبة للعديد من التطبيقات المتقدمة؛ حيث يتم تصيير السهم في plt.arrow كمضلع نقي محكوم بإحداثيات البيانات الديكارتية مباشرة. يترتب على ذلك تشوه أبعاد رأس السهم وزواياه بصرياً بمجرد تغيير حدود المحاور، أو تعديل مقاس الشكل الإجمالي (Figure Size)، أو استخدام محاور غير متناظرة المقاييس.

في المقابل، صُممت المنظومة المعمارية لدالة plt.annotate لتفصل فصلاً تاماً بين موقع النقطة المستهدفة وموضع النص التوضيحي، مستخدمة محرك التحويلات الفراغية الداخلي للمكتبة. يقوم هذا المحرك بحساب مسار السهم وتصيير رأسه بوحدات قياس نقطية ثابتة على الشاشة (Points/Pixels) مستقلة عن مقياس البيانات، مما يضمن بقاء رأس السهم متناسقاً وثابتاً بصرياً مهما تغيرت أبعاد الرسم أو خضع المخطط لعمليات التكبير والتحريك (Zooming & Panning). كما تدمج دالة annotate الربط التلقائي بين النصوص والنقاط وتتيح إدارة التقوسات بسلاسة حسابية فائقة.

5.2 هيكلية المعامل arrowprops واستدعاء أنماط الأسهم الجاهزة

تستمد دالة plt.annotate مرونتها الهائلة من القاموس البرمجي arrowprops (Arrow Properties)، والذي يتلقى مجموعة واسعة من المعاملات التي تحدد البنية الهندسية والجمالية للسهم الرابط بين النص ونقطة البيانات:

تشمل العناصر الأساسية لمعامل arrowprops:

• نمط السهم (arrowstyle): يحدد الشكل البصري لرأس وجسم السهم عبر سلاسل نصية جاهزة مثل '->' (سهم خطي بسيط)، أو '-|>' (سهم ذو رأس مثلثي مصمت)، أو '<->' (سهم مزدوج الاتجاه)، أو 'fancy' و'wedge' و'simple' للأسهم العريضة.
• نمط التوصيل (connectionstyle): يتحكم في المسار الهندسي للسهم، ويتيح تحويل الخط المستقيم إلى قوس منحنٍ باستخدام تنسيقات مخصصة مثل 'arc3,rad=0.2' لضبط مقدار الانحناء، أو 'angle,angleA=0,angleB=90,rad=0' لتوليد مسارات بزوايا قائمة متعامدة.
• معاملات التقليص والتباعد (shrinkA وshrinkB): تحدد المسافة الفاصلة بوحدات النقاط (Points) بين طرف السهم والنص التوضيحي (shrinkA)، وبين رأس السهم ونقطة البيانات المستهدفة (shrinkB). يمنع هذا التباعد تداخل رأس السهم مع النقطة البيانية أو طمس حواف صندوق النص.
• معاملات التلوين والخطوط: يتم تمرير معاملات facecolor وedgecolor وlinewidth وlinestyle مباشرة داخل القاموس لضبط الخصائص السطحية للسهم التوضيحي بدقة متناهية.

5.3 إنشاء أسهم منحنية ومخصصة للإشارة إلى البيانات

تعد الأسهم المنحنية (Curved Arrows) أداة تصميمية لا غنى عنها عند العمل مع المخططات البيانية المعقدة ذات الكثافة العالية؛ إذ إن رسم خط مستقيم بين النص ونقطة البيانات قد يؤدي إلى عبور السهم فوق نقاط بيانية أخرى أو تداخله مع خطوط الاتجاه ومفاتيح الرسم، مما يحدث ارتباكاً بصرياً للقارئ.

يتيح استخدام المعامل connectionstyle="arc3,rad=value" داخل دالة annotate إمكانية إنشاء أقواس دائرية ملساء تلتف حول تجمعات البيانات المزدحمة. تحدد القيمة العددية لـ rad (نصف قطر الانحناء الافتراضي) اتجاه وشدة القوس؛ فالقيم الموجبة تولد انحناءً محدباً نحو جهة معينة، بينما تعكس القيم السالبة اتجاه الانحناء نحو الجهة المقابلة، وتنتج القيمة rad=0 خطاً مستقيماً تاماً.

يمكن تعزيز هذه الأسهم المنحنية بدمجها مع صناديق نصية منسقة عبر المعامل bbox داخل الدالة ذاتها، حيث يتم تأطير النص في صناديق ذات حواف دائرية وتعبئة لونية شفافة جزئياً، مما يضمن وضوح القراءة التام مع الحفاظ على مسار بصري رشيق وأنيق يربط الشرح بالنقطة الحسابية المطلوبة.

6. استخدام الفئة FancyArrowPatch لتخصيص متقدم للهندسة الاتجاهية

6.1 التعريف بفئة FancyArrowPatch ومزاياها

تنتمي الفئة matplotlib.patches.FancyArrowPatch إلى منظومة الكائنات الرقعية منخفضة المستوى في Matplotlib، وهي الأساس البرمجي الذي تُبنى عليه الأسهم داخل دالة annotate. صُممت هذه الفئة لتمنح المبرمج تحكماً هندسياً فائق الدقة لا يمكن تحقيقه عبر الدوال السطحية المبسطة، حيث تفصل تماماً بين مسار الحركة والتمثيل الشكلي لرأس السهم وجسمه.

تتم إضافة كائنات FancyArrowPatch مباشرة إلى محاور الرسم عبر الدالة ax.add_patch(). تتميز هذه الفئة بقدرتها على استقبال مسارات هندسية مجردة، واستخدام مختلف أنظمة الإحداثيات والتحويلات الرياضية، ومعالجة تشوهات التحجيم بمرونة مطلقة، وتوفير ثبات كامل لأبعاد رأس السهم عند تعديل أبعاد المخطط، مما يجعلها الخيار المثالي لبناء حزم برمجية متخصصة ومكتبات رسم عليا تعتمد على Matplotlib كواجهة تصيير أساسية.

6.2 تحديد مسارات الأسهم باستخدام فئة Path وBézier Curves

تتيح الفئة FancyArrowPatch إمكانية توجيه السهم على امتداد مسار عشوائي مخصص يتم تشييده باستخدام كائن المسارات matplotlib.path.Path. يمكن للمطور دمج الخطوط المستقيمة مع منحنيات بيزيير التربيعية والتكعيبية (Quadratic and Cubic Bézier Curves) لرسم أسهم ذات مسارات بالغة التعقيد تلتف بسلاسة حول عوائق بصرية متعددة.

يتم ذلك عبر تعريف مصفوفة نقاط التحكم (Control Points) ومصفوفة الأوامر الهندسية المقابلة (مثل Path.MOVETO وPath.CURVE3 وPath.CURVE4). يقوم محرك التصيير في FancyArrowPatch بحساب المماسات الرياضية الدقيقة على طول المنحنى ووضع رأس السهم بالزاوية الصحيحة تماماً عند نقطة النهاية، مما يفتح آفاقاً واسعة لتمثيل التدفقات الحركية غير الخطية والمسارات المدارية في النماذج الفلكية والفيزيائية.

6.3 تخصيص أنماط الرؤوس والطفرات الهندسية (ArrowStyle)

توفر Matplotlib عبر الفئة matplotlib.patches.ArrowStyle إطاراً هيكلياً متكاملاً لإعادة تشكيل أبعاد ومظهر رؤوس الأسهم وتخصيص تفاصيلها المجهرية. تدعم المكتبة عدداً من الفئات الجاهزة مثل ArrowStyle.Simple، وArrowStyle.Fancy، وArrowStyle.Wedge، وArrowStyle.CurveB.

يمكن تخصيص هذه الأنماط عبر تمرير معاملات رياضية محددة داخل النمط المختار؛ مثل head_length (طول الرأس)، وhead_width (عرض الرأس)، وtail_width (سُمك الذيل). علاوة على ذلك، تتيح هذه الفئة إنشاء أسهم ثنائية الرأس متماثلة أو غير متماثلة (مثل ArrowStyle.DoubleBracket) والتي تُستخدم بكثرة في المخططات الإحصائية لتمثيل العلاقات التبادلية، ومعاملات الارتباط ثنائية الاتجاه، ونطاقات التباين المشترك بين المتغيرات.

7. رسم حقول المتجهات والأسهم المتعددة باستخدام quiver وstreamplot

7.1 إنشاء شبكات الأسهم الرياضية عبر دالة quiver

تمثل دالة matplotlib.pyplot.quiver الأداة الرياضية القياسية لعرض الحقول المتجهية (Vector Fields) ثنائية الأبعاد، حيث تتولى رسم مصفوفات كثيفة من الأسهم تعبر عن اتجاه وشدة الحقل عند كل نقطة في الفضاء الهندسي. يُستخدم هذا النوع من المخططات بشكل مكثف في الكهرومغناطيسية لتمثيل خطوط القوى الكهربائية والمغناطيسية، وفي الأرصاد الجوية لتتبع حقول سرعة الرياح والضغط الجوي.

تعتمد هيكلية الدالة على استقبال أربع مصفوفات ثنائية الأبعاد متطابقة الأبعاد؛ تمثل المصفوفات X وY الإحداثيات المكانية للشبكة (والتي يتم توليدها عادة عبر np.meshgrid)، بينما تمثل المصفوفات U وV مركبات المتجه المتعامدة عند كل نقطة إحداثية. توفر الدالة معاملات حاسمة للتحكم في مظهر الحقل:

• معامل المقياس (scale): يتحكم في مقياس الطول الحسابي للأسهم؛ حيث يؤدي تحديد قيمة عددية أكبر إلى تقصير أطوال الأسهم لتفادي تداخلها في الحقول الكثيفة، بينما يؤدي استخدام scale_units إلى معايرة الأطوال نسبة لنظام إحداثيات البيانات أو وحدات الشاشة.
• معامل التلوين الديناميكي (C): يتيح تمرير مصفوفة عددية مستقلة تعبر عن المقدار المطلق للمتجه sqrt(U^2 + V^2) أو متغير كمي ثالث كدرجة الحرارة، وربطها بخريطة ألوان (Colormap) لتلوين كل سهم وفق قيمته، مما يدمج البعد اللوني مع الدلالة الاتجاهية.
• معامل التموضع والارتكاز (pivot): يحدد النقطة التي يدور حولها السهم، ويقبل 'tail' (الذيل يقع على نقطة الشبكة)، أو 'mid' (مركز السهم على النقطة)، أو 'tip' (رأس السهم على النقطة).

7.2 رسم خطوط الانسياب الاتجاهية باستخدام streamplot

في العديد من التطبيقات الفيزيائية وديناميكا الموائع الحسابية (Computational Fluid Dynamics – CFD)، يواجه مخطط quiver قصوراً بصرياً ناتجاً عن تقطع الأسهم وصعوبة تتبع المسارات الانسيابية الكلية للجسيمات. تقدم دالة matplotlib.pyplot.streamplot حلاً مثالياً لهذه المعضلة عبر حساب وتصيير خطوط الانسياب المستمرة (Streamlines) التي تكون مماسية لمتجه السرعة في كل نقطة.

تقوم الدالة بحل المعادلات التفاضلية للمسار ودمج مؤشرات الأسهم الصغيرة على طول الخطوط لتوضيح اتجاه السريان العام للمائع أو المجال. تشتمل المعاملات الأساسية لدالة streamplot على:

• كثافة الشبكة (density): يتحكم في تقارب خطوط الانسياب وعددها الإجمالي في مساحة الرسم، ويمكن تمرير قيمة مفردة أو زوج من القيم (density_x, density_y) للتحكم في الكثافة بشكل مستقل على كل محور.
• تنسيق ألوان وعرض الخطوط: يمكن ربط خاصية color وlinewidth بمصفوفات السرعة اللحظية لتوليد خطوط تتغير سماكتها ولونها بناءً على سرعة الجريان، مما يعطي تصويراً واقعياً لمناطق الاختناق والتدفق السريع.
• طول وتكامل الخطوط (maxlength وintegration_direction): يتيح التحكم في الطول الأقصى لخط الانسياب وتحديد اتجاه التكامل العددي (للأمام، للخلف، أو في كلا الاتجاهين).

7.3 إدارة الكثافة والتداخل البصري في الحقول المتجهية الكبيرة

عند التعامل مع بيانات المحاكاة ذات الدقة المكانية العالية (High-Resolution Grids)، يؤدي رسم المتجهات لكافة النقاط الشبكية إلى ظاهرة التلوث البصري والانسداد (Visual Clutter)، حيث تتداخل رؤوس الأسهم وتغطي خلفية المخطط بالكامل، مما يطمس الأنماط العامة ويفقد الرسم قيمته التحليلية.

للتغلب على هذه المشكلة، يتم تطبيق تقنيات أخذ العينات الفرعية (Subsampling/Downsampling) باستخدام عمليات الفهرسة المصفوفية في NumPy (مثل X[::k, ::k]) لاختيار نقطة واحدة كل k نقطة، مما يقلل الكثافة المكانية إلى المستوى الذي يحقق وضوح الرؤية. علاوة على ذلك، توفر Matplotlib الدالة المساعدة quiverkey لإضافة مفتاح إيضاحي للمتجهات (Vector Legend) يوضع خارج أو داخل المخطط ليوضح طول سهم مرجعي يمثل وحدة قياس فيزيائية محددة (مثل “10 m/s”)، مما يتيح للقارئ قياس مقادير المتجهات بدقة كمية دون الحاجة لتسميات نصية فردية لكل سهم.

8. التعامل مع أنظمة الإحداثيات والتحويلات الرياضية في رسم الأسهم

8.1 أنظمة الإحداثيات المختلفة في Matplotlib (بيانات، شاشة، محاور)

يرتكز محرك التصيير في Matplotlib على بنية تحويلات فراغية متعددة الطبقات (Transformations Framework)، ويعد الفهم الدقيق لهذه الأنظمة شرطاً أساسياً للتحكم في موضع الأسهم وسلوكها عند المعالجة:

• نظام إحداثيات البيانات (Data Coordinates – ax.transData): النظام الأكثر استخداماً، حيث ترتبط الإحداثيات مباشرة بالقيم الرياضية للمحاور (مثل الزمن، والضغط، ودرجة الحرارة). يتغير موضع السهم في هذا النظام تلقائياً عند تغيير حدود المحاور.
• نظام إحداثيات المحاور (Axes Coordinates – ax.transAxes): نظام نسبي يعرف الركن السفلي الأيسر لمنطقة الرسم بالنقطة (0.0, 0.0) والركن العلوي الأيمن بالنقطة (1.0, 1.0). يُعد مثالياً لرسم الأسهم الثابتة التي تشير إلى أجزاء هيكلية من الشكل بغض النظر عن قيم البيانات المعروضة.
• نظام إحداثيات الشكل الإجمالي (Figure Coordinates – fig.transFigure): نظام نسبي يمتد على كامل مساحة الصورة الكلية بما في ذلك الهوامش والمخططات الفرعية المتعددة (Subplots)، ويُستخدم لرسم أسهم عابرة تربط بين مخططين فرعيين منفصلين.
• نظام إحداثيات الشاشة/البكسل (Display Coordinates – None أو IdentityTransform): يتعامل مع إحداثيات البكسل الحقيقية على الشاشة، وتستخدمه محركات التصيير الداخلية لحساب أبعاد رؤوس الأسهم والخطوط بوحدات النقاط الطباعية.

تتيح دوال التحويل التبادلي مثل ax.transData.transform((x, y)) وax.transData.inverted().transform((px, py)) التحويل الرياضي المباشر بين هذه الفضاءات لتمكين المبرمج من حساب مواضع الأسهم بدقة برمجية متناهية.

8.2 مشكلة تغير نسب أبعاد المحاور (Aspect Ratio) وتأثيرها على الأسهم

تعد مشكلة تشوه الأسهم الناتجة عن تباين نسب العرض إلى الارتفاع إحدى أكثر المشكلات البرمجية شيوعاً في Matplotlib. في الوضع الافتراضي، تقوم المحاور بتمطيط مقياس الرسم تلقائياً لملء المساحة المتاحة للنافذة (aspect='auto')، مما يعني أن وحدة المسافة الواحدة على المحور الأفقي لا تساوي فيزيائياً وحدة المسافة على المحور الرأسي من حيث عدد البكسلات.

يترتب على ذلك تشوه فوري للأسهم المنشأة عبر plt.arrow؛ حيث تظهر رؤوس الأسهم مائلة بزوايا غير متناسقة وتفقد تعامدها الهندسي. لحل هذه المشكلة في التطبيقات التي تتطلب دقة زاوية مطلقة (مثل حقول المتجهات المغناطيسية أو المخططات الهندسية)، يجب تثبيت نسبة أبعاد المحاور باستخدام ax.set_aspect('equal'). أما في الحالات التي يتعذر فيها تثبيت المقياس، فينبغي الاعتماد حصرياً على فئات مثل FancyArrowPatch أو دالة annotate التي تفصل زوايا وأبعاد الرأس عن تباين أبعاد محاور البيانات وتصيرها في فضاء الشاشة المتجانس.

8.3 التحويلات التلقائية عند تغيير حدود المحاور (Zooming & Panning)

في البيئات التفاعلية (Interactive Backends) وتطبيقات الويب القائمة على Python، يتفاعل المستخدم مع المخطط عبر عمليات التكبير (Zoom) والتحريك (Pan). تختلف استجابة كائنات الأسهم لهذه العمليات بناءً على بنيتها الأساسية؛ فالأسهم المبنية بواسطة plt.arrow تتعرض رؤوسها للتمدد والتقلص الشديد عند التكبير نظراً لأن أبعاد الرأس معرفة بوحدات البيانات الثابتة.

لتجنب هذا السلوك غير المرغوب فيه، يمكن استخدام معالجات الأحداث (Event Handlers) مثل mpl_connect('draw_event', callback) لتحديث معاملات الأسهم ديناميكياً عند إعادة رسم المحاور، أو استخدام دالة annotate التي تتكفل بنيتها التحتية بإعادة حساب مسار السهم والحفاظ التلقائي على أبعاد الرأس وسماكة الخط ثابتة تماماً على الشاشة، مما يضمن تجربة مستخدم سلسة واحترافية.

9. رسم الأسهم في المخططات ثلاثية الأبعاد (3D Visualizations)

9.1 تهيئة الفضاء ثلاثي الأبعاد واستخدام فئة Axes3D

يتطلب تمثيل الظواهر الفيزيائية والهندسية المعقدة في الفضاء الحجمي الانتقال إلى منظومة الرسم ثلاثي الأبعاد في Matplotlib عبر استدعاء الوحدة المساعدة mpl_toolkits.mplot3d وإنشاء محاور من نوع Axes3D باستخدام المعامل projection='3d'.

في هذا الفضاء الفراغي، يتم تحديد موقع انطلاق السهم عبر الإحداثي الثلاثي (X, Y, Z)، بينما يتم تحديد اتجاهه ومقداره الفراغي عبر ثلاث مركبات إزاحة متعامدة (U, V, W) تمثل متجهات الحركة على محاور السينات والصادات والعينات. كما توفر بيئة Axes3D دالة التحكم في زوايا الرؤية ax.view_init(elev, azim) لضبط زاوية الارتفاع الرأسي (Elevation) وزاوية السمت الأفقية (Azimuth)، مما يتيح اختيار المنظور البصري الأمثل الذي يبرز اتجاه المتجهات بوضوح ويحد من تداخلها الفراغي.

9.2 تطبيق دالة quiver3D لرسم المتجهات الفراغية

توفر مكتبة Matplotlib الدالة المتخصصة Axes3D.quiver لتصيير الأسهم والمتجهات في الفضاء ثلاثي الأبعاد. تستقبل هذه الدالة ست مصفوفات رئيسية تمثل مواقع الانطلاق ومركبات الإزاحة (X, Y, Z, U, V, W)، وتتميز بمعالجة هندسية متقدمة لتصيير رؤوس الأسهم كأشكال مخروطية ثلاثية الأبعاد تعكس الاتجاه الفراغي الحقيقي.

تتضمن المعاملات الأساسية في quiver3D:

• معامل الطول والمقياس (length وnormalize): يتيح معامل length ضبط معامل التحجيم الإجمالي للأسهم، بينما يؤدي تفعيل normalize=True إلى توحيد أطوال كافة الأسهم لتصبح متساوية في الفضاء مع الاقتصار على إبراز الاتجاه فقط، وهو أمر شائع في تمثيل حالات الاستقطاب والتدوير المغناطيسي.
• معاملات أبعاد الرأس (arrow_length_ratio): يحدد النسبة المئوية لطول رأس السهم المخروطي بالنسبة لطول جسم السهم الكلي في الفضاء ثلاثي الأبعاد.
• التلوين المتعدد وفق الارتفاع أو الشدة: يمكن دمج كائنات التجميع اللوني لتلوين الأسهم ثلاثية الأبعاد بالاعتماد على مقدار المتجه الكلي sqrt(U^2 + V^2 + W^2) أو بناءً على إحداثي الارتفاع Z لإبراز التدرجات الطبقية في الفضاء المدروس.

9.3 التحديات البصرية للعمق والإسقاط في الأسهم ثلاثية الأبعاد

يواجه التصيير ثلاثي الأبعاد على شاشات العرض ثنائية الأبعاد معضلة الإدراك البصري للعمق (Depth Perception) والغموض الإسقاطي؛ حيث يصعب على عين القارئ أحياناً تحديد ما إذا كان السهم يشير إلى الأمام خارجاً من مستوى الشاشة أم إلى الخلف داخلاً فيها، لا سيما في المشاهد الساكنة المطبوعة.

للتغلب على هذا القصور الإدراكي، تُستخدم استراتيجيات بصرية متقدمة؛ من أبرزها رسم خطوط إسقاط مرجعية منقطة (Drop Lines) تسقط عمودياً من رؤوس الأسهم نحو المستوى الأفقي السفلي (Z=0) لتوضيح الإحداثي المكاني الدقيق لرأس السهم في الفضاء. كما يمكن الاستفادة من تظليل الألوان والتحكم في الشفافية المرتبطة بالعمق، وتعديل إضاءة الأسطح المخروطية للرؤوس لإضفاء لمسات تجسيمية واقعية تعزز من وضوح التوزيع الفراغي للمتجهات.

10. الأخطاء الشائعة واستراتيجيات استكشاف الأخطاء وإصلاحها (Troubleshooting)

10.1 مشاكل اختفاء الأسهم أو عدم ظهور الرؤوس

يواجه المطورون في كثير من الأحيان مشكلة اختفاء السهم بالكامل من المخطط أو ظهوره كخط مستقيم مجرد دون رأس مثلثي واضح. يعود السبب الأكثر شيوعاً لهذه المشكلة إلى عدم التوافق بين أبعاد الرأس المحددة افتراضياً ونطاق المحاور البيانية؛ فإذا كان نطاق المحور يمتد على آلاف الوحدات بينما تم ضبط head_width على القيمة الافتراضية الصغرى (مثل 0.05)، فإن رأس السهم يُرسم بأبعاد مجهرية لا تتجاوز جزءاً من البكسل، مما يجعله غير مرئي تماماً.

كما تشمل الأسباب الشائعة وقوع إحداثيات السهم خارج النطاق المرئي للمحاور (xlim وylim)، أو حدوث خطأ في ترتيب طبقات الرسم (Z-Order)؛ حيث يتم رسم السهم بطبقة افتراضية (zorder=1 أو 2) تقع خلف طبقات الرقع المصمتة أو مخططات الكثافة، مما يؤدي إلى حجبه. يُعالج ذلك صراحة بتمرير قيمة مرتفعة مثل zorder=5 لضمان ظهور السهم في الواجهة العليا لكافة العناصر. بالإضافة إلى ذلك، فإن تمرير قيم إزاحة معدومة (dx=0 وdy=0 معاً) يسبب خطأ رياضياً في محاذاة المتجه يؤدي إلى إلغاء رسم الرأس.

10.2 تشوه شكل السهم عند تصدير الصور وحفظها

قد يظهر السهم بمظهر مثالي داخل نافذة العرض التفاعلية على الشاشة، ولكنه يتعرض لتشوهات بصرية مفاجئة عند حفظ الشكل وتصديره إلى ملف رقمي عبر الدالة plt.savefig(). ترجع هذه الظاهرة عادة إلى سوء إدارة دقة التصدير (DPI) أو تفعيل خيارات الاقتصاص التلقائي للهوامش (bbox_inches='tight') دون مراعاة أبعاد الأسهم التوضيحية الواقعة عند أطراف الرسم.

لتفادي هذه المشكلات، يُوصى بتصدير المخططات الموجهة للمنشورات العلمية باستخدام التنسيقات المتجهية اللامحدودة الدقة مثل PDF أو SVG، والتي تحتفظ بالمعادلات الهندسية لرؤوس الأسهم كمسارات دقيقة قابلة للتكبير دون فقدان الجودة. وعند الحاجة الإلزامية للتصدير النقطي (PNG)، يجب تثبيت dpi=300 على الأقل واستخدام الدالة fig.tight_layout() مع ضبط هوامش الأشكال المدمجة لضمان عدم تعرض رؤوس الأسهم للتسطح أو القطع عند حواف المستند.

10.3 التناقضات بين مقاييس المحاور اللوغاريتمية والأسهم الخطية

يمثل رسم الأسهم على المخططات ذات المقاييس اللوغاريتمية (Logarithmic Scales – semilogx, semilogy, loglog) تحدياً رياضياً معقداً؛ حيث تعتمد الدوال الخطية البسيطة مثل plt.arrow على الجمع الإزاحي الخطي للإحداثيات، وهو ما يتناقض جذرياً مع الطبيعة الأسية للتحويل اللوغاريتمي، مما ينتج عنه انحراف المسار وتشوه هندسي حاد لرأس السهم.

يتطلب الحل البرمجي في هذه الحالة إما إجراء تحويل لوغاريتمي مسبق للإحداثيات وحساب مركبات المتجه في الفضاء اللوغاريتمي قبل تمريرها للدوال، أو استخدام دالة plt.annotate مع ضبط نظام إحداثيات النص والهدف بدقة؛ حيث يتولى محرك التحويلات المدمج فيها معالجة الإسقاط اللوغاريتمي غير الخطي بصورة تلقائية ورسم رأس السهم في فضاء البكسل الخطي، مما يحافظ على التناسق البصري التام للمتجه.

11. تطبيقات ودراسات حالة واقعية في تحليل البيانات والعلوم التطبيقية

11.1 دراسة حالة 1: تتبع مسارات السلاسل الزمنية ودورات الأعمال

في التحليلات الاقتصادية والمالية الكلية، يُعد فهم المسار التاريخي لدورات الأعمال (Business Cycles) والتقلبات في معدلات التضخم والنمو الاقتصادي أمراً بالغ الأهمية. تتيح مخططات فضاء الطور (Phase Space Diagrams) إسقاط معدل نمو الناتج المحلي الإجمالي على المحور الأفقي مقابل معدل التضخم على المحور الرأسي عبر سلسلة من السنوات المتعاقبة.

يتم في هذا التطبيق استخدام سلسلة متصلة من الأسهم الموجهة لربط كل سنة بالسنة التي تليها مباشرة، مما يرسم مساراً انسيابياً يوضح اتجاه الدورة الاقتصادية عبر الزمن. كما يتم تخصيص ألوان الأسهم برمجياً؛ بحيث تُمثل الأسهم الخضراء فترات الانتعاش والنمو الاقتصادي المتسارع، بينما تعبر الأسهم الحمراء أو البرتقالية عن فترات الركود والانكماش، مما يوفر لصانعي القرار أداة بصرية ثرية تختزل عقوداً من البيانات المعقدة في مخطط ديناميكي واحد.

11.2 دراسة حالة 2: تمثيل نتائج تحليل المكونات الرئيسية (PCA Biplot)

يمثل تحليل المكونات الرئيسية (Principal Component Analysis – PCA) إحدى أهم تقنيات تقليل الأبعاد الإحصائية في علوم البيانات والتعلم الآلي. يُعد المخطط المزدوج (Biplot) الأداة التفسيرية المثلى لعرض نتائج هذا التحليل، حيث يدمج بين إسقاط العينات الفردية كنقاط تشتت وإسقاط المتغيرات الأصلية كمتجهات محملة (Loading Vectors) تنطلق من نقطة الأصل (0,0).

تُستخدم الأسهم في هذا السياق بدقة علمية صارمة؛ حيث يعكس طول السهم مقدار التباين (Variance) الذي يفسره المتغير الأصلي ضمن المستويين المكونين الرئيسيين، بينما تعكس الزاوية المحصورة بين أي سهمين مقدار الارتباط الإحصائي (Correlation) بين المتغيرين المقابلين (فالزاوية الحادة تدل على ارتباط موجب قوي، والزاوية القائمة تشير إلى انعدام الارتباط، والمنفرجة تعبر عن ارتباط سالب). يتطلب بناء هذا المخطط استخدام FancyArrowPatch لضمان بقاء المتجهات واضحة ومقروءة جنباً إلى جنب مع تسميات المتغيرات والنقاط الإحصائية.

11.3 دراسة حالة 3: مخططات التدفق واتخاذ القرار والانحدار التدريجي

تتكامل الأسهم التوجيهية في علوم الحاسوب والتعلم العميق لبناء مخططات مسارات التدفق الحسابي ومحاكاة خوارزميات التحسين الرياضي؛ مثل خوارزمية الانحدار التدريجي (Gradient Descent). في هذا التطبيق، يتم رسم خطوط الكنتور (Contour Lines) لدالة التكلفة (Cost Function) في فضاء المعاملات، ثم استخدام الأسهم لتتبع خطوات تحديث الأوزان عبر التكرارات المتتالية.

يوضح كل سهم في المسار خطوة التحديث الحسابية، حيث ينطلق ذيل السهم من قيمة المعامل الحالية ويشير رأسه إلى القيمة المحدثة في اتجاه التناقص الأعظم للميل الرياضي (Negative Gradient). تسهم هذه الأسهم في المقارنة البصرية الفورية بين كفاءة خوارزميات التحسين المختلفة (مثل SGD مقابل Adam أو RMSprop)، وتوضح بوضوح ظواهر مثل التذبذب حول النقاط الحرجة أو سرعة التقارب نحو النهاية الصغرى العامة للدالة.

12. أفضل الممارسات البرمجية والتصميمية لإنتاج رسوم بيانية جاهزة للنشر

12.1 المعايير التصميمية والأكاديمية لإضافة الأسهم في الأوراق البحثية

يخضع إعداد الأشكال التوضيحية الموجهة للنشر في المجلات العلمية المحكمة لمجموعة من المعايير البصرية الصارمة التي تضمن الموضوعية والوضوح وسهولة التفسير:

• الاعتدال البصري وتجنب الازدحام: يجب الحد من استخدام الأسهم وقصرها على الظواهر الحرجة والنقاط الجوهرية فقط، حيث يؤدي الإفراط في إضافة الأسهم إلى إرباك القارئ وتشتيت انتباهه عن البيانات الأساسية.
• التوافق مع قصور رؤية الألوان (Color Vision Deficiency – CVD): يتعين تجنب الاعتماد الحصري على التدرجات اللونية الحمراء والخضراء للتمييز بين الأسهم، والاستعاضة عنها بلوحات ألوان علمية معتمدة (مثل Viridis أو Cividis أو Set2) لضمان سهولة التمييز لكافة القراء.
• التوثيق التفسيري الشامل في التسمية التوضيحية (Figure Caption): يجب أن يتضمن التعليق المصاحب للشكل شرحاً لا لبس فيه لدلالة كل سهم، والكمية الفيزيائية أو الإحصائية التي يعبر عنها طوله واتجاهه ولونه، مع توضيح أي معاملات تحجيم مستخدمة.
• التناسق الأسلوبي الموحد: ينبغي توحيد أحجام رؤوس الأسهم، وسماكة خطوطها، وأنماط الخطوط النصية المرتبطة بها عبر جميع الأشكال الواردة في الورقة البحثية الواحدة لتحقيق وحدة بصرية متماسكة.

12.2 كتابة دوال مساعدة برمجية (Helper Functions) قابلة لإعادة الاستخدام

لتحقيق أعلى درجات الكفاءة البرمجية وتجنب تكرار الكود (DRY Principle)، يُوصى ببناء دوال نمطية مساعدة تجمع بين الحسابات الرياضية للمتجهات وعمليات التصيير المتقدمة في واجهة استدعاء واحدة مبسطة قابلة لإعادة الاستخدام عبر المشاريع المختلفة.

يمكن تصميم هذه الدوال لتستقبل إحداثيات البداية والنهاية، وتتكفل تلقائياً بحساب المسافات الإقليدية، وزوايا الانحراف، ومعايرة أبعاد الرأس بما يتناسب مع حدود المحاور الحالية، وإضافة التسميات التوضيحية داخل صناديق نصية منسقة مع ضبط مسافات الأمان والتباعد (Padding) بمرونة فائقة. يضمن هذا النهج البرمجي تقليل الأخطاء الحسابية وتسريع وتيرة إنتاج الأشكال التوضيحية المتوافقة مع متطلبات النشر.

12.3 الخلاصة ودليل الاختيار السريع للأداة المناسبة

يوفر الجدول التالي دليلاً مرجعياً مكثفاً يقارن بين الأدوات والتقنيات المختلفة لرسم الأسهم في مكتبة Matplotlib، مما يسهل على المطور والباحث اختيار الأداة المثلى وفقاً لطبيعة المهمة البرمجية والبيانات المتاحة:

الأداة البرمجية	حالة الاستخدام المثلى	نقاط القوة الرئيسية	القيود والتحديات
plt.arrow	الأسهم البسيطة المستقلة في إحداثيات البيانات المتناظرة	بسيطة، سريعة، ومباشرة في التمثيل المتجهي الديكارتي	تشوه الرأس عند تباين المقاييس وتغير مقاس الشكل
plt.annotate	التسميات التوضيحية، الإشارة للنقاط، والأسهم المنحنية	ثبات أبعاد الرأس، دعم مسارات بيزيير، دمج فائق للنصوص	تتطلب بناء قواميس خصائص متقدمة (arrowprops)
FancyArrowPatch	التصميم الهندسي المخصص للمسارات والرقع المتطورة	مرونة مطلقة في المسارات، تحكم منخفض المستوى، ثبات تام	تتطلب إضافة يدوية للمحاور عبر add_patch()
plt.quiver	حقول المتجهات ثنائية وثلاثية الأبعاد والشبكات المنتظمة	أداء مصفوفي سريع، دعم التلوين المتعدد، وإدارة الحقول	حساسة للازدحام البصري عند زيادة كثافة النقاط
plt.streamplot	خطوط الانسياب المستمرة في الموائع والمجالات الحركية	اتصال بصري للمسارات، محاكاة فائقة للتدفق والسرعة	تقتصر على الشبكات ثنائية الأبعاد المنتظمة حسابياً

يمثل إتقان رسم وتخصيص الأسهم في Matplotlib مهارة تقنية وفنية محورية لكل باحث ومحلل بيانات يسعى إلى تحويل المخططات الرقمية الصامتة إلى رسوم علمية ناطقة تجمع بين الصرامة الرياضية والجمالية التعبيرية، مما يضمن وصول الأفكار والنتائج العلمية للقارئ بأعلى درجات الدقة والوضوح.

المراجع (References)

• Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90–95. https://doi.org/10.1109/MCSE.2007.55
• Matplotlib Development Team. (2023). Annotations: Advanced arrow and text placement. Matplotlib Documentation. https://matplotlib.org/stable/tutorials/text/annotations.html
• Matplotlib Development Team. (2023). matplotlib.patches.FancyArrowPatch API Reference. Matplotlib Documentation. https://matplotlib.org/stable/api/_as_gen/matplotlib.patches.FancyArrowPatch.html
• Rougier, N. P. (2021). Scientific Visualization: Python + Matplotlib. Nicolas P. Rougier / Open Access Book. https://hal.inria.fr/hal-03427195
• Tufte, E. R. (2001). The Visual Display of Quantitative Information (2nd ed.). Graphics Press.
• VanderPlas, J. (2016). Python Data Science Handbook: Essential Tools for Working with Data. O’Reilly Media.
• Wilke, C. O. (2019). Fundamentals of Data Visualization: A Primer on Making Informative and Compelling Figures. O’Reilly Media. https://clauswilke.com/dataviz/
