كيفية إصلاح خطأ Invalid Graphics State في لغة R (3 حلول)

تعد بيئة لغة البرمجة الإحصائية R Project for Statistical Computing المعيار الأكاديمي والعملي الأكثر رسوخاً في مجالات التحليل الإحصائي المتقدم، وعلم البيانات، وتطوير النماذج القياسية. وتستمد هذه البيئة قوتها الاستثنائية من قدراتها الرسومية الفائقة التي تتيح للباحثين والمحللين تحويل البيانات الرقمية المعقدة إلى تمثيلات بصرية عالية الدقة تلتزم بأعلى معايير النشر العلمي. ومع ذلك، يواجه المطورون والمحللون أحياناً عوائق تقنية تنشأ من تداخل العمليات البرمجية بين طبقات المعالجة المختلفة، وتعد الأخطاء المرتبطة بمحرك الرسوميات الداخلي من أكثر المشكلات إرباكاً لسير العمل التحليلي.

من بين هذه المشكلات البرمجية، يبرز خطأ حالة الرسوم البيانية غير الصالحة (Invalid Graphics State) كأحد أكثر الأخطاء شيوعاً وتأثيراً على إنتاجية الباحثين، حيث يظهر هذا العطل غالباً في صورة رسالة نظام تفيد بفشل استدعاء الدوال الداخلية لمحرك الرسوم مثل Error in .Call.graphics(C_palette2, …) : invalid graphics state. يتسبب هذا التوقف المفاجئ في تعطيل توليد المخططات البيانية، وإفشال عمليات تصدير التقارير الآلية، وربما تجميد جلسة العمل التحليلية بالكامل دون تقديم تفاصيل واضحة للمستخدم المبتدئ حول السبب المباشر للانهيار الداخلي.

يهدف هذا الدليل المرجعي الموسع إلى تقديم تشريح تقني شامل ومفصل لبنية محرك الرسوميات في لغة R، وتفكيك الأسباب الهيكلية الكامنة وراء ظهور هذا الخطأ، مع استعراض ثلاثة حلول جذرية وشاملة تضمن استعادة استقرار بيئة العمل، بالإضافة إلى أفضل الممارسات البرمجية لتفادي تكرار هذه المعضلة في مشاريع القياس الإحصائي الكبرى وتدفقات العمل المؤتمتة.

1. مقدمة شاملة حول خطأ حالة الرسوم البيانية غير الصالحة (Invalid Graphics State) في بيئة R

1.1 تعريف طبيعة الخطأ وسياقه البرمجي في معالجة البيانات الإحصائية

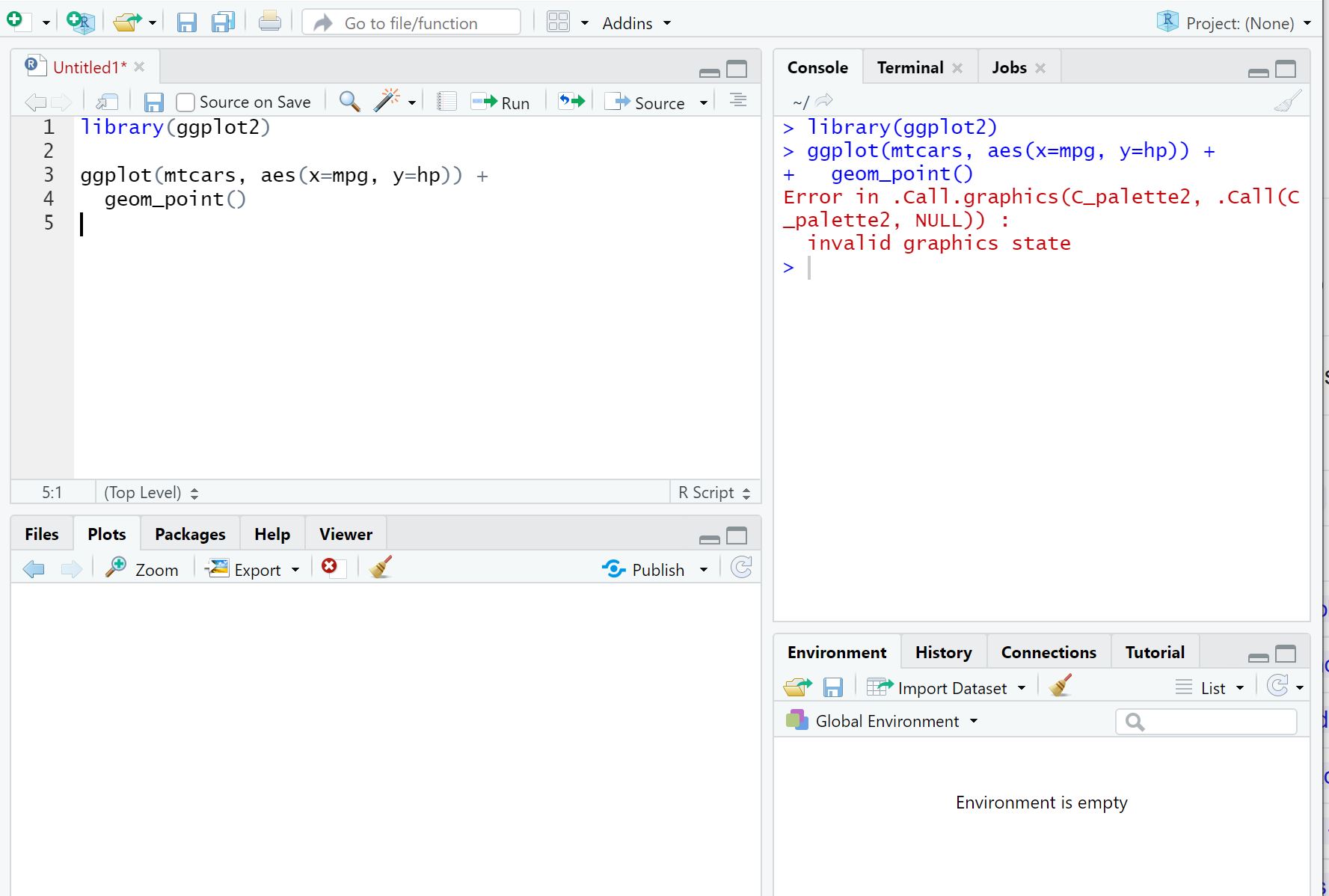

يمثل خطأ Invalid Graphics State استجابة دفاعية يطلقها محرك الرسم الأساسي في لغة R عندما يكتشف تضارباً غير قابل للحل في بنية الذاكرة المخصصة لجهاز الرسوميات النشط (Active Graphics Device). يظهر هذا الخطأ عادة عبر رسالة نموذجية نصها: Error in .Call.graphics(C_palette2, .Call(C_palette2, NULL)) : invalid graphics state، والتي تشير صراحة إلى أن الطبقة المنخفضة من المحرك المكتوبة بلغة C قد استلمت إشارة للرسم أو تعديل لوحة الألوان في ظل غياب تهيئة صحيحة للجهاز الرسومي المستهدف، أو نتيجة تلف في مصفوفة الإعدادات الحالية المخزنة في الذاكرة العشوائية.

في سياق التحليل الإحصائي التطبيقي، مثل النمذجة المتقدمة في القياس النفسي (Psychometrics) والإحصاء الحيوي (Biostatistics)، تكتسب الرسوم البيانية دوراً محورياً لا يقتصر على مجرد العرض المرئي، بل يمتد ليشمل التحقق من افتراضات النماذج، ورصد القيم الشاذة، وتقييم جودة المطابقة. يؤدي الانقطاع المفاجئ لعمليات التوليد البصري إلى شل تدفقات العمل التحليلي، كما يهدد مبدأ قابلية إعادة الإنتاج العلمي (Reproducibility)، حيث تفشل السكربتات البرمجية المجدولة في تصدير الرسوم التوضيحية اللازمة لنشر الأوراق البحثية وصياغة التقارير التشخيصية.

1.2 بنية نظام الرسم الداخلي في R ومفهوم أجهزة الرسوم (Graphics Devices)

تعتمد بيئة R في إدارتها للعمليات البصرية على مفهوم معقد يسمى أجهزة الرسوم (Graphics Devices). الجهاز الرسومي هو عبارة عن بنية برمجية وسيطة تستقبل أوامر الرسم عالية المستوى (مثل النقاط، والخطوط، والمضلعات، والنصوص) وتقوم بترجمتها إلى مخرجات بصرية ملائمة للوسيط المستهدف، سواء كان ذلك نافذة تفاعلية على شاشة المستخدم، أو ملفاً رقمياً ثابتاً بتنسيق PDF أو PNG أو SVG. تدير لغة R هذه الأجهزة بنظام المكدس (Stack Architecture)، حيث يمكن فتح أجهزة متعددة بالتوازي، ولكن جهازاً واحداً فقط يكون مصنفاً كجهاز “نشط” (Active Device) يستقبل أوامر المعالجة الفورية.

تتكامل واجهات التطوير المتكاملة مثل RStudio مع هذا النظام من خلال دمج جهاز مخصص لإدارة لوحة الرسوم (Plots Pane). تقوم حالة الرسم (Graphics State) بحفظ كافة المتغيرات الحيوية لجلسة الرسم الحالية في الذاكرة المؤقتة، بما في ذلك أبعاد الهوامش (Margins)، وأنظمة الإحداثيات، ولوحات التدرج اللوني النشطة، وأنواع الخطوط. عندما يحدث انقطاع في تحديث هذه المتغيرات، أو يتم تعديل إعدادات الجهاز الرسومي عبر حزم برمجية خارجية دون تحديث مؤشرات محرك الرسم الأساسي (Base Engine)، تصبح حالة الرسم “غير صالحة”، مما يمنع تنفيذ أي أمر رسم لاحق.

2. التشريح التقني لخطأ Call.graphics: كيف يعمل محرك الرسوم في لغة R

2.1 آلية استدعاءات المستوى المنخفض عبر دوال C الداخلية

تعتمد لغة R في بنيتها التحتية على لغة C لتنفيذ العمليات الحرجة والحسابات المعقدة التي تتطلب سرعة فائقة وإدارة مباشرة للذاكرة. يتم توجيه أوامر الرسم الصادرة من واجهة R عالية المستوى إلى النواة عبر واجهة التطبيق الثنائية من خلال دالة الربط الخاصة .Call.graphics. ترتبط هذه الدالة مباشرة بمكتبة grDevices المسؤولة عن التواصل مع واجهات الرسم لنظام التشغيل.

تلعب الدالة الداخلية C_palette2 دوراً حاسماً في تهيئة وتعديل مصفوفات الألوان وتعيين اللوحات الافتراضية. عندما تستقبل هذه الدالة استدعاءً لمعالجة لوحة ألوان في لحظة يكون فيها مؤشر الجهاز الرسومي الداخلي يشير إلى عنوان ذاكرة ملغى (Dangling Pointer) أو جهاز رسم مغلق بشكل غير سليم، يعجز مترجم C عن ربط الطلب بمصفوفة العرض. ونتيجة لذلك، يتم إرجاع استثناء فوري إلى واجهة R يوضح أن حالة الرسم غير صالحة للتعامل مع هذا التخصيص اللوني، وهو ما يفسر ظهور الخطأ المرتبط بـ C_palette2 بشكل متكرر دون إشارة واضحة لاسم الدالة الرسومية الأصلية التي استدعاها المستخدم.

2.2 مفهوم تلف ذاكرة التخزين المؤقت للأجهزة الرسومية (Corrupted Device State)

تحدث حالة التلف في ذاكرة التخزين المؤقت للأجهزة الرسومية نتيجة تراكم أوامر المعالجة غير المكتملة أو التبديل المفاجئ بين نوافذ العرض المختلفة. عند قيام المحلل بإرسال أمر رسم، يتم حجز مساحة محددة في الذاكرة المؤقتة لحساب التحويلات الرياضية من نظام الإحداثيات الإحصائي (Data Coordinates) إلى إحداثيات الجهاز المادية (Device Pixels). في حال تعرض بيئة التطوير لتجميد لحظي، أو عند مقاطعة تنفيذ الكود قبل استكمال رسم كافة الطبقات، تظل المؤشرات الداخلية معلقة في حالة غير مستقرة.

تختلف هذه الظاهرة في تفاصيلها الدقيقة باختلاف نظام التشغيل المشغل لبيئة R:

• نظام Windows: يعتمد على محرك الرسم المدمج windows()، ويتأثر بشدة بمحاولات تغيير حجم النوافذ التفاعلية عبر الواجهة الرسومية أثناء تدفق البيانات.
• نظام macOS: يستخدم محرك Quartz، والذي يتميز بجودة بصرية فائقة ولكنه يظهر حساسية عالية تجاه تعارض تهيئة مساحات الألوان (Color Spaces) عند التبديل بين شاشات Retina والشاشات الخارجية.
• نظام Linux: يعتمد على خادم العرض X11 أو مكتبة cairo، وتحدث مشكلات التلف فيه غالباً عند فقدان قنوات الاتصال بالخادم الرسومي في بيئات العمل البعيدة عبر بروتوكول SSH.

3. الأسباب الجذرية الثلاثة لحدوث خطأ Invalid Graphics State

3.1 السبب الأول: التداخل بين نظام الرسم الأساسي (Base R) وحزمة ggplot2

يعود السبب الجذري الأول والأكثر انتشاراً إلى الجمع الخاطئ بين فلسفتين مختلفتين تماماً لبناء الرسوم البيانية داخل لغة R. يعتمد نظام الرسم الأساسي (Base Graphics) على نموذج “لوحة الرسم التقليدية” (Canvas Model)، حيث ترسم الدوال مثل plot() وlines() وpoints() العناصر مباشرة فوق اللوحة المفتوحة وتعدل الإعدادات العامة للجهاز عبر دالة par().

في المقابل، تعتمد حزمة ggplot2 على فلسفة “قواعد بناء الرسوم البيانية” (Grammar of Graphics)، وتستخدم محرك grid الذي يبني كائنات رسومية هيكلية (Grob Objects) ويقوم بتصييرها دفعة واحدة داخل إطارات عرض مستقلة (Viewports). عندما يقوم المحلل بضبط تقسيم الشاشة باستخدام أمر مثل par(mfrow = c(1, 2)) ثم يتبعه فوراً باستدعاء كائن ggplot دون تهيئة ملائمة، يحدث تعارض حاد في كيفية إدارة مصفوفة التحويل ولوحات الألوان بين محرك graphics ومحرك grid، مما يؤدي مباشرة إلى انهيار حالة الجهاز وظهور الخطأ.

3.2 السبب الثاني: عدم توافق إصدارات الحزم وتحديثات النواة (Package Compatibility)

يتجلى السبب الثاني عند ترقية نواة لغة R (R Core Engine) دون إعادة تثبيت أو تحديث حزم الرسوميات المعتمدة عليها، مثل ggplot2، وgrid، وrlang. تتضمن تحديثات لغة R الرئيسية والفرعية تغييرات هيكلية في واجهة برمجة التطبيقات الثنائية (Application Binary Interface – ABI) المسؤولة عن معالجة دوال C الداخلية.

إذا تم تشغيل حزمة تم تجميعها (Compiled) لإصدار R قديم على نواة أحدث، فإن عناوين الذاكرة المخصصة للدوال الداخلية مثل C_palette2 قد تتغير، مما يجعل محاولة الوصول إليها تؤدي إلى استجابات غير صالحة. كما أن التحديثات الجوهرية التي طرأت على إدارة فضاءات الألوان ومصفوفات التدرج في إصدارات R الحديثة أدت إلى عدم توافق بعض التوسعات الرسومية غير المحدثة مع المحرك الجديد، مسببة تلفاً دائماً في حالة الرسم بمجرد استدعاء دوال التلوين المتقدمة.

3.3 السبب الثالث: تعليق إعدادات الرسوم ومحاصرة أجهزة العرض (Locked Graphics Settings)

ينشأ السبب الثالث من السلوك التراكمي لأجهزة الرسوم غير المغلقة بشكل نظامي. عندما يتعطل كود رسم أثناء التنفيذ بسبب خطأ في بناء الجملة أو خطأ في نوعية البيانات المدخلة، يظل الجهاز الرسومي المفتوح عالقاً في وضع الاستقبال، محتجزاً الموارد الذاكرية والإعدادات المشوهة.

يتفاقم هذا الوضع عند تصغير لوحة العرض في بيئة RStudio إلى أبعاد متناهية الصغر، مما يجعل حساب الهوامش والمسافات مستحيلاً فيزيائياً ويطلق تحذيرات figure margins too large التي تتطور لاحقاً إلى تلف شامل في حالة الجهاز. بالإضافة إلى ذلك، فإن استخدام حزم العرض التفاعلي المعتمدة على محركات الويب مثل plotly أو htmlwidgets بالتزامن مع محاولة حفظ مخططات ثابتة يؤدي أحياناً إلى محاصرة مكدس الأجهزة الرسومية وحجبه عن استقبال أي أوامر جديدة من نظام Base R.

4. إعادة إنتاج الخطأ عملياً: سيناريوهات تطبيقية على مجموعات بيانات قياسية

4.1 بناء سيناريو التعطل باستخدام بيانات mtcars وحزمة ggplot2

لفهم الكيفية التي يتشكل بها الخطأ عملياً، يمكننا دراسة سيناريو تطبيقي شائع يعتمد على مجموعة البيانات القياسية mtcars. يسعى المحلل في هذا السيناريو إلى استكشاف العلاقة غير الخطية بين القوة الحصانية (Horsepower – hp) واستهلاك الوقود (Miles Per Gallon – mpg)، مع تلوين النقاط وفقاً لعدد الأسطوانات (Cylinders – cyl).

يبدأ الخلل عندما يحاول المستخدم تعديل لوحة الألوان الأساسية للجهاز الرسومي قبل تمرير كائن الرسوم الخاص بحزمة ggplot2:

• يقوم المحلل بتنفيذ أمر ضبط لوحة الألوان الكلاسيكية: palette(c("red", "blue", "green")).
• يتم فتح جهاز رسومي تفاعلي جديد في بيئة غير مستقرة، أو يتم استدعاء دالة رسم أساسية تم إيقافها قسرياً.
• يتم استدعاء أمر الرسم الحديث: ggplot(mtcars, aes(x = hp, y = mpg, color = factor(cyl))) + geom_point().

عند هذه النقطة، تفشل طبقة الربط في مطابقة تعريفات الألوان المحقونة في محرك Base مع فضاء الألوان الذي تحاول حزمة ggplot2 بناءه عبر نظام grid، فينهار خط الأنابيب البرمجي وتظهر رسالة الخطأ الشهيرة في سجل الأوامر (Console).

4.2 سيناريو التضارب بين استدعاءات par() وأوامر geom_point()

يظهر السيناريو الثاني بوضوح عند محاولة الباحثين دمج تقنيات تقسيم الشاشة الكلاسيكية مع الرسوم الحديثة. يقوم الباحث بتنفيذ الكود التالي لتقسيم مساحة العرض إلى عمودين:

par(mfrow = c(1, 2))
plot(mtcars$wt, mtcars$mpg, main = "Base Plot")
ggplot(mtcars, aes(x = wt, y = mpg)) + geom_point() + ggtitle("ggplot2 Plot")

في هذا المثال، يتوقع المطور أن يظهر الرسم البياني الأول على اليسار، والرسم الثاني على اليمين. ولكن النتيجة الفعلية هي أن أمر plot() يستهلك الجزء الأول من شبكة par، في حين أن استدعاء ggplot() لا يتعرف على مصفوفة تقسيم الشاشة الخاصة بنظام Base، بل يقوم بإنشاء سياق تصيير مستقل تماماً داخل محرك grid. يؤدي هذا التضارب إلى تعليق مؤشر الرسم في حالة غير محددة (Indeterminate State)، مما يجعل أي محاولة لاحقة لتعديل خصائص المخطط أو إضافة طبقات تالية تسفر فوراً عن انهيار الجهاز الرسومي.

5. الحل الأول: إعادة ضبط وإغلاق أجهزة العرض الرسومي باستخدام دالة dev.off()

5.1 الاستخدام المباشر والآلية الوظيفية لدالة dev.off()

يمثل استخدام الدالة المدمجة dev.off() خط الدفاع الأول والحل الأسرع لمعالجة خطأ حالة الرسوم البيانية غير الصالحة. تكمن الوظيفة الأساسية لهذه الدالة في إغلاق جهاز الرسوميات النشط حالياً، وفصل كافة مؤشرات الذاكرة المرتبطة به، وإعادة توجيه التركيز إلى الجهاز السابق في مكدس الأجهزة الرسومية.

عند مواجهة الخطأ أثناء تنفيذ الرسوم المخصصة لبيانات mtcars، يكفي كتابة الأمر التالي في سطر الأوامر:

dev.off()

يقوم هذا الإجراء بتدمير سياق الرسم التالف فوراً وتفريغ الذاكرة المؤقتة المحجوزة للوحات الألوان المشوهة. بعد تنفيذ هذا الأمر، يمكن إعادة إرسال كود الرسم المطلوب، حيث ستقوم بيئة R بفتح جهاز عرض افتراضي جديد ونظيف تماماً. يجدر بالذكر أنه في حال تنفيذ هذا الأمر في وقت لا توجد فيه أي أجهزة مفتوحة باستثناء الجهاز الفارغ الأساسي، ستظهر الرسالة التحذيرية: cannot shut down device 1 (the null device)، وهي رسالة طبيعية تفيد بأن النظام وصل إلى قاعدة مكدس الأجهزة ولا توجد أجهزة إضافية تتطلب الإغلاق.

5.2 التنظيف الجذري والمتكرر عبر الحلقات البرمجية للأجهزة المتعددة

في السيناريوهات المعقدة التي تتضمن فتح أجهزة متعددة متزامنة (مثل تصدير ملفات متعددة في الخلفية مع وجود نوافذ عرض نشطة)، لا يكفي استدعاء dev.off() لمرة واحدة فقط، إذ قد يظل الجهاز التالف موجوداً في مستوى أدنى داخل المكدس. يتطلب الحل الجذري تنظيفاً شاملاً لكافة الأجهزة المفتوحة دفعة واحدة.

يمكن فحص قائمة الأجهزة المفتوحة حالياً باستخدام الأمر:

dev.list()

ولإغلاق كافة الأجهزة العالقة وإعادة البيئة إلى حالتها البكر، يتم تطبيق الحلقة التكرارية القوية التالية:

while (!is.null(dev.list())) dev.off()

تعمل هذه الحلقة البرمجية على استنزاف مكدس الأجهزة بالكامل بصورة تكرارية حتى الوصول إلى الجهاز رقم 1 (null device). يضمن هذا الإجراء إزالة كافة الموارد التالفة، ويتيح للباحث البدء من نقطة انطلاق موثوقة ومستقرة تماماً لتنفيذ المخططات اللاحقة دون الحاجة لإعادة تشغيل البرنامج بأكمله.

6. الحل الثاني: معالجة عدم توافق إصدارات الحزم وتحديث ggplot2 و R Core

6.1 التحقق من إصدارات البيئة البرمجية وحزم الرسوميات

عندما يستمر ظهور خطأ invalid graphics state حتى بعد إغلاق كافة الأجهزة وتفريغ المكدس، فإن المشكلة تتجاوز مجرد تعليق مؤقت في الذاكرة لتصل إلى مستوى عدم التوافق البنيوي بين مكتبات الرسوم ونواة بيئة R. يتطلب التشخيص الدقيق فحص التكوين الحالي للجلسة.

يتم استعراض تفاصيل البيئة عبر تنفيذ الأمر:

sessionInfo()

يتيح هذا الأمر فحص إصدار R الأساسي، ونظام التشغيل، وإصدارات الحزم الأساسية المحملة في الذاكرة مثل ggplot2، وgrid، وrlang، وscales. يجب على المحلل مقارنة هذه الإصدارات وملاحظة ما إذا كانت هناك حزم تابعة (Dependencies) قد تم تحديثها بينما ظلت الحزم الرئيسية قديمة، أو العكس. يولد التباين بين إصدار مكتبة C الداخلية المستخدمة في بناء الحزمة وبين الإصدار الحالي للنظام أخطاء هيكلية عند استدعاء دوال اللوحات اللونية.

6.2 خطوات التحديث النظيف وإعادة التثبيت للمكتبات المعتمدة

للقضاء على أي تضارب ناتج عن الواجهات البرمجية الثنائية (ABI)، ينبغي اتباع بروتوكول التحديث الشامل وإعادة التثبيت النظيف للحزم الرسومية. يتم تنفيذ الإجراءات وفق الخطوات التالية:

• إعادة تشغيل جلسة R بالكامل لتفريغ كافة المكتبات المحملة في الذاكرة العشوائية عن طريق اختصار لوحة المفاتيح Ctrl + Shift + F10 (في نظام Windows/Linux) أو Cmd + Shift + 0 (في نظام macOS).
• تحديث كافة الحزم المثبتة دفعة واحدة عبر سطر الأوامر:

  update.packages(ask = FALSE, checkBuilt = TRUE)
• في حال استمرار المشكلة في حزمة محددة مثل ggplot2، يتم إجراء إعادة تثبيت جذرية تتضمن بناء الحزمة وجميع تبعاتها:

  install.packages("ggplot2", dependencies = TRUE)

يضمن استخدام المعامل dependencies = TRUE تنزيل وتحديث كافة المكتبات المساعدة المرتبطة بإدارة الألوان ومعالجة النصوص ونظم الخطوط، مما يعيد بناء قنوات الاتصال المنخفضة مع لغة C بأعلى درجات التوافق والموثوقية.

7. الحل الثالث: إعادة تهيئة الإعدادات الرسومية ومسح المعلمات البيئية العالقة

7.1 إعادة ضبط المعلمات العامة par() إلى إعدادات المصنع

تتسم دالة par() في نظام الرسم الأساسي بأن تعديلاتها تظل دائمة ومستمرة عبر كامل الجلسة البرمجية، ما لم يقم المستخدم بإعادة تعيينها يدوياً. إذا تم إدخال معلمات غير صحيحة، مثل هوامش سلبية أو تقسيمات غير متوازنة، فإن هذه التعديلات تلتصق بحالة الجهاز وتتسبب في إفشال محاولات الرسم التالية.

لإعادة ضبط معلمات par() إلى وضعها الافتراضي، ينصح دائماً باتباع الممارسة البرمجية القياسية المتمثلة في حفظ الإعدادات الأصلية في بداية الجلسة البرمجية:

default_par <- par(no.readonly = TRUE)

وعند حدوث أي تشوه أو عطل في الإعدادات الرسومية، يمكن استعادة الحالة الأصلية فوراً عبر السطر التالي:

par(default_par)

بالتوازي مع ذلك، ينبغي تنظيف بيئة العمل العامة من أي كائنات رسومية تالفة قد تكون مخزنة في الذاكرة عبر استدعاء أمر مسح المتغيرات: rm(list = ls())، متبوعاً بإعادة استيراد مجموعات البيانات ومكتبات التحليل المطلوبة لضمان خلو الجلسة من أي ارتباطات غير صالحة.

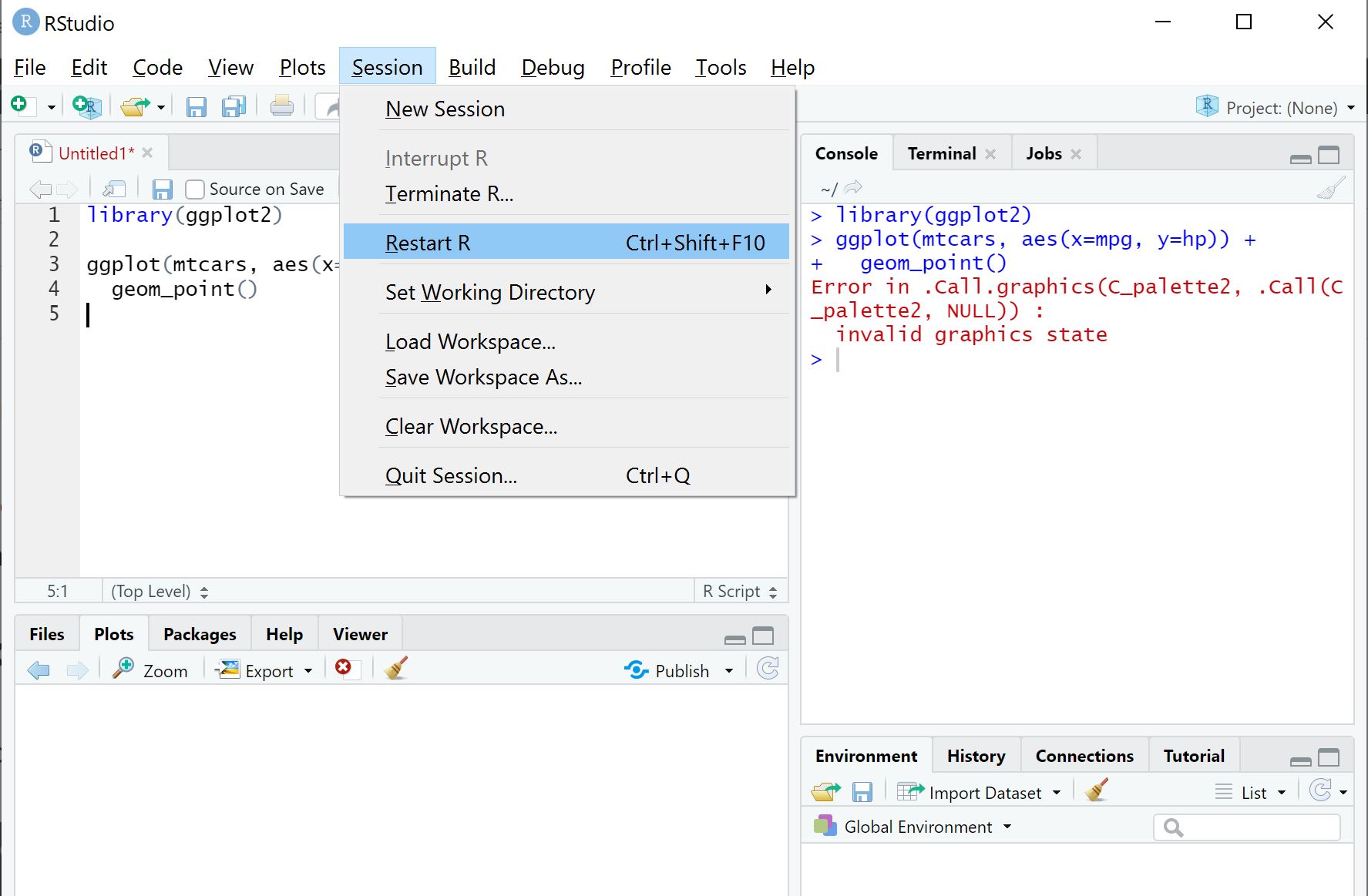

7.2 معالجة مشكلات لوحة الرسوميات في بيئة RStudio (Plots Pane Reset)

تمتلك بيئة RStudio محركاً داخلياً خاصاً للتحكم في عرض المخططات وتخزين تاريخ الرسوم السابقة (Plot History). في كثير من الأحيان، يكون سبب العطل ناتجاً عن امتلاء ذاكرة هذا المعالج الداخلي أو احتجاز رسم بياني تالف في سجل العرض.

يمكن إعادة تهيئة لوحة الرسوميات في RStudio عبر الإجراءات التالية:

• الضغط على أيقونة المكنسة (Clear All Plots) الموجودة في شريط أدوات لوحة Plots لإزالة كافة الرسوم المؤقتة وتصفير مؤشر العرض الداخلي.
• توسيع أبعاد لوحة Plots يدوياً باستخدام الفأرة لتوفير مساحة فيزيائية كافية لرسم الهوامش وتفادي خطأ figure margins too large.
• توجيه مخرجات الرسم مؤقتاً إلى نافذة خارجية مستقلة عن واجهة RStudio للتحقق من سلامة المحرك الأساسي للنظام، وذلك عن طريق استدعاء الأمر windows() في بيئة ويندوز، أو quartz() في بيئة ماك، أو x11() في بيئة لينكس.

8. التفاعل المعقد بين الرسوم البيانية الأساسية وحزمة ggplot2 وتجنب التعارض المتبادل

8.1 المقارنة البنائية: Base Graphics مقابل Grid System

لتجنب الوقوع في أخطاء حالة الرسوميات، يجب على المطور استيعاب الفارق المعماري العميق بين النظامين الرسوميين المهيمنين في لغة R. يعمل محرك Base Graphics وفق نموذج التسجيل الخطي المباشر (Imperative Drawing Model)، حيث يتم تطبيق كل تعليمة رسم فوراً على البكسلات المتاحة في الجهاز النشط، ولا يمكن التراجع عن خطوة سابقة إلا بإعادة رسم اللوحة بأكملها من جديد.

في المقابل، يعتمد محرك Grid Graphics، الذي تبنى عليه حزمة ggplot2 وlattice، على نموذج التصريح الهيكلي (Declarative Object-Oriented Model). في هذا النظام، يتم تخزين كافة مكونات المخطط (المحاور، الأشكال، النصوص، المقاييس) في شجرة كائنات رسومية متداخلة تسمى gTree. لا يتم إرسال أي أمر حقيقي إلى جهاز العرض إلا عند استدعاء دالة الطباعة الصريحة أو الضمنية print.ggplot().

يحدث التضارب الكارثي عندما يحاول المستخدم تطبيق دوال تعديل تعتمد على التلاعب المباشر بالحالة مثل par(new = TRUE) لدمج رسم من نظام grid فوق رسم من نظام Base. لمعالجة هذه المشكلة بأمان وتجميع مخططات متعددة دون إفساد حالة الجهاز، يجب الاعتماد على حزم متخصصة مبنية على نفس النظام المعماري، مثل حزمة patchwork أو حزمة gridExtra:

library(patchwork)
p1 <- ggplot(mtcars, aes(x = wt, y = mpg)) + geom_point()
p2 <- ggplot(mtcars, aes(x = hp, y = mpg)) + geom_point()
p1 + p2

8.2 قواعد فصل جلسات التحليل الرسومي المتقدم

تتطلب مشاريع التحليل الإحصائي المتقدمة والتقارير الأكاديمية وضع سياسة صارمة لفصل تدفقات الرسم الاستكشافي عن تدفقات الرسم الإنتاجي النهائي. ينصح بعزل الأكواد التي تستخدم دوال Base R السريعة (مثل hist()، وboxplot()) في مقاطع برمجية مستقلة، وإغلاق أجهزتها الرسومية تماماً قبل الانتقال إلى بناء لوحات معقدة باستخدام ggplot2.

عند كتابة تقارير تفاعلية أو مستندات علمية باستخدام حزم النشر الديناميكي، يجب تجنب إعادة استخدام نفس الكتل البرمجية (Code Chunks) للخلط بين النظامين. يضمن استخدام مساحات الأسماء الصريحة (Explicit Namespaces) مثل graphics::plot() و ggplot2::ggplot() عدم تداخل الدوال المحملة، كما يمنع تسرب الإعدادات المشوهة بين الخلايا البرمجية المنفصلة.

9. أفضل الممارسات لإدارة أجهزة الرسوم في مشاريع القياس النفسي والتحليل الإحصائي

9.1 إدارة دورة حياة الرسوم البيانية وتصدير المخططات بجودة عالية

في الدراسات التحليلية التي تهدف إلى النشر في الدوريات العلمية المحكمة، تتطلب المعايير الأكاديمية تصدير المخططات الإحصائية بدقة متناهية لا تقل عن 300 أو 600 نقطة في البوصة (DPI). يقع العديد من الباحثين في خطأ الاعتماد على لقطات الشاشة أو النسخ المباشر من واجهة العرض التفاعلية، مما يعرض الجلسة لأخطاء الذاكرة والتلف المفاجئ للجهاز.

الممارسة المثالية لتوليد المخرجات الرسومية وتصديرها تعتمد على الفتح الصريح لأجهزة التصدير الرقمية، ثم تنفيذ الرسم، ثم إغلاق الجهاز فوراً وبشكل حتمي. وتعتبر دالة ggsave() الخيار الأمثل عند التعامل مع حزمة ggplot2 لأنها تدير دورة حياة جهاز التصدير تلقائياً دون التأثير على جهاز الشاشة النشط:

ggsave("figure1.pdf", plot = my_plot, width = 8, height = 6, dpi = 300)

أما عند استخدام أجهزة التصدير الكلاسيكية مثل pdf()، وpng()، وtiff()، فيجب تطبيق نمط الحماية البرمجية المعتمد على كتلة tryCatch لضمان تنفيذ dev.off() حتى في حال حدوث خطأ أثناء توليد المخطط:

tryCatch({
  png("correlation_matrix.png", width = 2400, height = 1800, res = 300)
  plot(mtcars$mpg, mtcars$hp)
}, finally = {
  if (dev.cur() > 1) dev.off()
})

9.2 إدارة الذاكرة المؤقتة للرسوم في الدراسات ذات البيانات الضخمة

عند تنفيذ عمليات المحاكاة الإحصائية المكثفة مثل أساليب إعادة العينات (Bootstrapping)، أو التقديرات البايزية التكرارية عبر سلاسل ماركوف (MCMC Diagnostics)، قد يضطر الباحث إلى توليد آلاف المخططات البيانية بشكل تكراري داخل حلقات برمجية واسعة. يؤدي فتح الأجهزة الرسومية وإغلاقها بمعدل آلاف المرات في الدقيقة إلى ظاهرة تسرب الذاكرة (Memory Leak) وتراكم المخلفات المؤقتة في طبقة C الداخلية.

للحفاظ على استقرار النظام ومنع ظهور أخطاء حالة الرسوميات أثناء المعالجة الضخمة، يجب اتباع الإجراءات الوقائية التالية:

• استدعاء دالة جمع القمامة وتحرير الذاكرة gc() بشكل دوري داخل الحلقات التكرارية لتطهير المؤشرات الميتة.
• تعطيل عرض الرسوم على الشاشة التفاعلية أثناء المعالجة الدفعية وتوجيه الحفظ مباشرة إلى وسائط التخزين الصلبة.
• استخدام الأجهزة غير المرئية عالية الكفاءة مثل pdf(file = NULL) عند الرغبة في إجراء حسابات الرسوم دون إنتاج مخرجات بصرية حقيقية.

10. استكشاف الأخطاء المتقدمة وحالات الحافة (Edge Cases) في بيئات التشغيل المختلفة

10.1 مشكلات أجهزة الرسوم على خوادم الحوسبة السحابية و RStudio Server

تفرض بيئات الحوسبة السحابية وخوادم الإنتاج البعيدة المعتمدة على أنظمة Linux تحديات إضافية لمحرك الرسوم في لغة R. تفتقر هذه الخوادم عادة إلى واجهة مستخدم رسومية (Headless Servers) ولا تحتوي على خادم X11 نشط لتقديم خدمات العرض التفاعلي.

عندما تحاول سكربتات R المنفذة عبر سطر الأوامر (Rscript) فتح جهاز تفاعلي افتراضي، يفشل النظام وتظهر أخطاء تعذر الاتصال بالشاشة متبوعة بانهيار حالة الرسوم. للتغلب على هذه المشكلة بشكل جذري، يجب توجيه محرك R لاستخدام مشغلات رسومية مستقلة عن واجهات النظام مثل مكتبة Cairo:

options(bitmapType = "cairo")

يضمن ضبط هذا الخيار في بداية ملفات الإعدادات (مثل .Rprofile) أن كافة عمليات تصدير الصور النقطية والمتجهية ستتم عبر محرك Cairo المستقل تماماً عن وجود خادم شاشة محلي، مما يمنع تعطل خطوط أنابيب معالجة البيانات الضخمة في البيئات السحابية مثل AWS و Azure.

10.2 تداخل حزم الرسوم التفاعلية مثل plotly و htmlwidgets

تعتمد حزم التحليل البصري التفاعلي الحديثة مثل plotly على تحويل كائنات البيانات إلى بنيات بيانات بتنسيق JSON ونقلها ليتم رسمها داخل متصفح الويب باستخدام مكتبات JavaScript مثل D3.js. عند استخدام الدالة التحويلية ggplotly() لتحويل كائن ggplot إلى رسم تفاعلي، تتم معالجة الرسوم خارج محرك R التقليدي.

تنشأ حالات الحافة المعقدة عندما يحاول المستخدم دمج مخرجات تفاعلية مع مخرجات ثابتة داخل نفس السكربت، أو عند محاولة حفظ كائن plotly باستخدام دالة png() الكلاسيكية بدلاً من حزمة orca أو kaleido المخصصة. يؤدي هذا الخلط إلى تشويه خطوط الاتصال بين محرك R ومحرك الويب، وتظل لوحة العرض محتجزة بواسطة متصفح داخلي غير مستجيب. يتطلب الحل في هذه الحالة إعادة ضبط جهاز الرسوم بالكامل واستدعاء وظائف التصدير المتخصصة المتوافقة مع طبيعة الكائن البرمجي.

11. أتمتة معالجة أخطاء الرسوم البيانية داخل نصوص R البرمجية (Scripting & Pipelines)

11.1 تضمين آليات المعالجة الاستباقية عبر بنية tryCatch()

لضمان استمرارية تنفيذ خطوط أنابيب البيانات الإحصائية دون توقف مفاجئ نتيجة أخطاء الأجهزة الرسومية، ينبغي للمطورين بناء دوال تغليف برمجية (Wrapper Functions) تتولى فحص حالة الجهاز ومعالجة الاستثناءات بصورة استباقية وتلقائية.

يوضح النموذج البرمجي التالي كيفية بناء دالة رسم محصنة ضد خطأ Invalid Graphics State:

safe_plot <- function(plot_code) {
  tryCatch({
    plot_code
  }, error = function(e) {
    if (grepl("invalid graphics state", e$message, ignore.case = TRUE)) {
      message("تم رصد تلف في حالة الرسوم. جاري تفريغ مكدس الأجهزة وإعادة المحاولة...")
      while (!is.null(dev.list())) dev.off()
      plot_code
    } else {
      stop(e)
    }
  })
}

تتيح هذه البنية البرمجية اكتشاف رسالة الخطأ المحددة بمجرد انطلاقها من محرك C، والتدخل الفوري لتنظيف الذاكرة ومسح كافة الأجهزة العالقة، ثم إعادة تنفيذ أمر الرسم بنجاح ودون مقاطعة تسلسل المهام الإحصائية الشاملة.

11.2 تأمين تدفقات العمل التحليلية في R Markdown و Quarto

تعتمد بيئات النشر الأكاديمي الحديثة مثل R Markdown و Quarto على محرك knitr لمعالجة النصوص والتعليمات البرمجية وتوليد التقارير الشاملة. أثناء عملية الحياكة (Knit/Render)، يقوم knitr بفتح أجهزة رسومية مخصصة لكل كتلة برمجية وإغلاقها فور اكتمال معالجة الشكل.

إذا تعطلت إحدى الكتل البرمجية بسبب تعديل غير منضبط لمعلمات par()، فإن حالة التلف قد تنتقل إلى الكتل اللاحقة، مسببة فشل تجميع المستند بأكمله. لتفادي هذا السلوك وتأمين بيئة العمل، يجب ضبط الخيارات العامة لمحرك knitr في ترويسة المستند عبر إضافة الكود التالي:

knitr::opts_chunk$set(
  fig.keep = "all",
  dev = "png",
  dev.args = list(bg = "transparent"),
  error = FALSE
)

يضمن هذا التكوين عزل البيئة الرسومية لكل كتلة برمجية، وتفريغ أي أجهزة مؤقتة تم إنشاؤها أثناء تقييم البيانات، مما يضمن خروج التقرير العلمي النهائي بموثوقية كاملة ودون تشوهات بصرية.

12. خاتمة ودليل إرشادي مرجعي سريع لحل مشكلات التصوير البياني في R

12.1 مخطط انسيابي تشخيصي لمعالجة أخطاء محرك الرسوم

لتسهيل اتخاذ القرار المناسب عند مواجهة خطأ Invalid Graphics State، يمكن للباحثين والمحللين اتباع التسلسل التشخيصي المنهجي الموضح في قائمة التدقيق السريعة التالية:

• الخطوة الأولى (الفحص السريع): قم بتنفيذ dev.cur() لمعرفة الجهاز النشط. إذا كان الرقم أكبر من 1، قم بتنفيذ dev.off() فوراً، ثم أعد محاولة الرسم.
• الخطوة الثانية (التنظيف الشامل): إذا استمر العطل، طبق حلقة التطهير while(!is.null(dev.list())) dev.off() متبوعة بمسح لوحة الرسوم في RStudio.
• الخطوة الثالثة (إعادة ضبط المعلمات): استعد إعدادات المصنع لنظام الرسم الأساسي وتأكد من أن مساحة نافذة العرض كافية وتخلو من تضارب par(mfrow) مع حزمة ggplot2.
• الخطوة الرابعة (الترقية وإعادة التثبيت): إذا فشلت الحلول السابقة، تحقق من sessionInfo() وقم بإعادة تثبيت حزمة ggplot2 وتحديث مكتبات النواة.

12.2 التوصيات النهائية لاستقرار بيئة التحليل البياني على المدى الطويل

تتطلب الاستدامة البرمجية في المشاريع البحثية المشتركة والمؤسسات الإحصائية بناء بيئات عمل محكومة وقابلة للتكرار بدقة. ينصح بشدة بالاعتماد على أدوات إدارة البيئة الافتراضية مثل حزمة renv، والتي تضمن تجميد إصدارات حزم الرسوميات وتوافقها التام مع إصدار لغة R المستخدم، مما يمنع حدوث تضارب الحزم عند تشغيل المشاريع عبر أجهزة مختلفة.

إن فهم الطبيعة المعمارية لمحرك الرسوم في لغة R، والالتزام بالفصل المنهجي بين أنظمة الرسم المختلفة، وتطبيق آليات الإغلاق المنضبط للأجهزة الرسومية، يمثل الأساس المتين لإنتاج أبحاث إحصائية عالية الدقة تتسم بالاستقرار البرمجي والموثوقية العلمية الكاملة.

المراجع (References)

• Murrell, P. (2018). R Graphics (3rd ed.). Chapman and Hall/CRC. https://doi.org/10.1201/9780429464010
• Wickham, H. (2016). ggplot2: Elegant Graphics for Data Analysis (2nd ed.). Springer-Verlag New York. https://doi.org/10.1007/978-3-319-24277-4
• R Core Team. (2023). R: A Language and Environment for Statistical Computing. R Foundation for Statistical Computing, Vienna, Austria. https://www.R-project.org/
• Xie, Y. (2023). Dynamic Documents with R and knitr (2nd ed.). Chapman and Hall/CRC. https://doi.org/10.1201/b15166
• Pedersen, T. L. (2020). patchwork: The Composer of Plots. R package version 1.1.1. https://CRAN.R-project.org/package=patchwork
