كيفية رسم منحنى سلس في Matplotlib

يُعد التمثيل البصري للبيانات أحد أهم الركائز في منظومة البحث العلمي وهندسة البيانات وتحليل النظم المعقدة، إذ يُمكّن الباحثين وصناع القرار من استخلاص الأنماط الكامنة وفهم السلوكيات الديناميكية للظواهر المدروسة بدقة ووضوح. وفي بيئة لغة البرمجة Python، تتبوأ مكتبة Matplotlib مكانة الصدارة كأداة معيارية لإنشاء المخططات الرياضية والرسوم الهندسية عالية الدقة، موفرةً مرونة غير محدودة للتحكم في كافة العناصر الرسومية ومخرجات النشر الأكاديمي والمهني.

غير أن التعامل الافتراضي مع سلاسل البيانات النقطية المنفصلة يقود في كثير من الأحيان إلى إنتاج مسارات خطية متكسرة ذات زوايا حادة، وهو ما يعود إلى اعتماد آليات التوصيل المستقيم بين الإحداثيات المتتابعة. هذا المظهر الخشن لا يقتصر أثره على الجانب الجمالي للرسم البياني فحسب، بل قد يُساء تفسيره على أنه تغيرات فجائية في معدلات الظاهرة محل الدراسة، مما يبرز الحاجة الماسة إلى تطبيق أساليب التنعيم الرياضي والاستيفاء الهندسي لإنتاج منحنيات ملساء تعكس الطبيعة المستمرة والتدرج الحقيقي للبيانات الفيزيائية والإحصائية والمالية.

يهدف هذا الدليل الشامل والمفصل إلى استعراض المبادئ النظرية والأساليب التطبيقية المتقدمة لرسم المنحنيات الملساء في مكتبة Matplotlib بالاعتماد على حزم الحوسبة العلمية مثل NumPy وSciPy. سنغوص في الأسس الرياضية للاستيفاء التكعيبي وشرائح B-Splines، ونشرح خطوة بخطوة كيفية معالجة البيانات، والتحكم في درجات النعومة، وتفادي التشوهات الحسابية وظاهرة رونج، وصولاً إلى أفضل الممارسات المعتمدة في النشر الأكاديمي الدولي لإخراج رسوم بيانية فائقة الدقة والموثوقية.

1. مقدمة إلى رسم المنحنيات في مكتبة Matplotlib

1.1 مفهوم التمثيل البياني الخطي والتحديات الافتراضية

تعتمد مكتبة Matplotlib في نواتها الأساسية، وتحديداً عبر الدالة الشائعة plt.plot، على خوارزمية توصيل خطي قطعي (Piecewise Linear Interpolation). تقوم هذه الآلية برسم قطع مستقيمة مباشرة تصل بين كل زوج من الإحداثيات المتتالية في فضاء ثنائي الأبعاد. عند تزويد الدالة بمتجهين عدديين يمثلان المحورين الأفقي والرأسي، تُترجم الإحداثيات إلى نقاط هندسية صلبة، وتُنشأ خطوط مستقيمة تمتد بزوايا حادة ومباشرة من نقطة لأخرى دون إدخال أي حسابات لانحناء المسار أو استمرارية المشتقات الرياضية.

يتجلى التحدي الجوهري لهذا الأسلوب الافتراضي عند التعامل مع البيانات المجمعة عبر فترات زمنية أو مكانية متباعدة، حيث يظهر الرسم البياني على هيئة مضلعات منكسرة تفتقر إلى الانسيابية. هذا الانكسار البصري يشوش على الإدراك البصري للمراقب، إذ يوحي بحدوث تغيرات لحظية حادة في ميل الدالة (السرعة أو معدل التغير) عند كل نقطة من نقاط العينات، وهو أمر يتعارض في معظم الأحيان مع الطبيعة الفيزيائية أو الإحصائية للظاهرة قيد القياس.

يبرز هنا التمييز المفاهيمي الدقيق بين البيانات المنفصلة بطبيعتها، كأعداد الحوادث أو القيم الرقمية الصامتة، والبيانات المنحدرة من عمليات مستمرة كدرجات الحرارة، والتدفق الهيدروليكي، والموجات الكهرومغناطيسية، والنمو الحيوي. تمثيل العمليات المستمرة بخطوط منكسرة يولد فجوة إدراكية بين الحقيقة الرياضية للنموذج والتمثيل البصري المصاحب له، مما يفرض استخدام تقنيات استيفاء متقدمة تعيد بناء الطبيعة المتصلة للدالة.

1.2 أهمية التنعيم البصري والرياضي للبيانات

يمثل التنعيم البصري والرياضي للبيانات أداة تواصل علمي بالغة الأهمية في الأوراق البحثية، والتقارير الفنية الموجهة، والمجلات العلمية المحكمة. فالمنحنى الأملس يتيح للعين البشرية ولأدوات التحليل المعرفي تتبع المسار العام وفهم الاتجاه الرئيسي (Trend) دون الانشغال بالحواف الحادة المصطنعة الناتجة عن محدودية أجهزة القياس أو فترات أخذ العينات (Sampling Rate). يعزز هذا التنسيق الوضوح ويمنح المخططات البيانية طابعاً احترافياً يعكس رصانة التحليل العددي.

من الناحية الفيزيائية والهندسية، تتصف معظم الظواهر الطبيعية بالاستمرارية وقابلية الاشتقاق؛ فالطاقة، والضغط، والموضع الفيزيائي، والكتلة لا تتغير في العادة عبر قفزات مفاجئة ذات زوايا قائمة أو انكسارات غير تفاضلية، بل تتبع مسارات محكومة بقوانين ديناميكية سلسة. بناءً عليه، فإن توليد منحنى ناعم عبر تقنيات الاستيفاء الرياضي يُعد محاكاة أكثر دقة ومقاربة للواقع الرياضي الكامن خلف نقاط البيانات المنفصلة.

مع ذلك، يجب التأكيد على وجود حد فاصل وحساس بين تحسين المظهر البياني لخدمة الإيضاح العلمي وبين تحريف البيانات الأصلية أو خلق انطباعات إحصائية خادعة. إن التنعيم غير المنضبط قد يؤدي إلى تغييب تذبذبات حقيقية أو اصطناع قمم وقيعان وهمية لا يدعمها الدليل التجريبي، ومن هنا تبرز الأهمية القصوى للالتزام بالقواعد الرياضية الدقيقة وضمان بقاء نقاط البيانات الأصلية مرئية ومرجعية بجانب المنحنى المستوفى.

1.3 البنية البرمجية المتكاملة لمعالجة وتنعيم الرسوم

ترتكز منظومة الحوسبة العلمية في لغة بايثون على تكامل هيكلي متناغم بين عدة حزم برمجية متخصصة لتحقيق هدف تنعيم المنحنيات. تؤدي مكتبة NumPy الدور الأساسي في إدارة المصفوفات متعددة الأبعاد، وتوليد المتجهات العددية الكثيفة، وتنفيذ العمليات الحسابية المتجهة بسرعة فائقة تقترب من أداء لغات التجميع والـ C، مما يمهد لبناء شبكات إحداثية دقيقة لتقييم الدوال الرياضية.

تتدخل حزمة SciPy، وتحديداً الوحدة الفرعية scipy.interpolate، كمحرك رياضي مركزي يوفر خوارزميات الاستيفاء المتقدمة، مثل دوال الشرائح التكعيبية وB-Splines. تعمل هذه الحزمة على اشتقاق البارامترات والمعاملات الرياضية للمعادلات التي تربط بين النقاط الأصلية، مولدةً كائنات قابلة للاستدعاء الحسابي تعبر عن دوال متصلة وقابلة للتفاضل عبر كامل المجال المعرف.

في المرحلة النهائية من خط الإنتاج البرمجي، تتولى مكتبة Matplotlib وظيفة الإخراج والتصوير البصري، حيث تستقبل الإحداثيات المستوفاة عالية الكثافة من NumPy والمولدة عبر SciPy لتقوم برسمها بدقة بصرية متناهية، مع إتاحة خيارات متقدمة لتخصيص الألوان، وسماكة الخطوط، والطبقات الرسومية، والرموز البيانية، بما يضمن إنتاج مخطط نهائي يجمع بين الدقة الحسابية الصارمة والجمالية العالية.

2. الأسس الرياضية لعمليات تنعيم المنحنيات (Curve Smoothing)

2.1 مفهوم الاستيفاء الرياضي (Interpolation)

يُعرف الاستيفاء الرياضي (Interpolation) بأنه أسلوب حسابي يُستخدم لتقدير وتوليد قيم جديدة غير معروفة تقع ضمن النطاق الجغرافي أو الزمني لمجموعة محددة من النقاط المنفصلة المعلومة مسبقاً. يفترض الاستيفاء وجود دالة ضمنية متصلة $f(x)$ ولّدت هذه البيانات، ويسعى إلى بناء دالة تقريبية $S(x)$ تتطابق تماماً مع القيم الأصلية عند نقاط القياس، بحيث يتحقق الشرط الحسابي الصارم $S(x_i) = y_i$ لكل نقطة من النقاط المعطاة من $i=0$ إلى $n$.

يختلف الاستيفاء التام جوهرياً عن مفهوم التقريب الرياضي أو مطابقة المنحنيات (Curve Fitting / Approximation)؛ فالأخير، مثل نموذج الانحدار الخطي أو غير الخطي، لا يشترط مرور المنحنى بجميع النقاط الأصلية، بل يهدف إلى تصغير مجموع مربعات الخطأ الكلي عبر مسار عام يمر بالقرب من النقاط لتجاوز الضوضاء الإحصائية. أما الاستيفاء، فيلتزم كلياً بزيارة كل نقطة مرجعية بشكل دقيق، مما يجعله الخيار الأمثل عندما تكون البيانات الأصلية دقيقة وخالية من أخطاء القياس العشوائية.

تتنوع خوارزميات الاستيفاء بتنوع الدوال الأساسية المستخدمة، وتتدرج من الاستيفاء الخطي الموضعي البسيط، مروراً بكثيرات حدود لاغرانج ونيوتن، وصولاً إلى استيفاء الشرائح المجزأة. ويكمن الهدف الأساسي لعمليات التنعيم في اختيار نموذج استيفاء يضمن ليس فقط مطابقة النقاط، بل تحقيق اتصال سلس في المشتقات المتتالية على امتداد مسار المنحنى بأكمله.

2.2 دوال الشرائح التكعيبية (Cubic Splines)

تمثل دوال الشرائح التكعيبية (Cubic Splines) المعيار الذهبي في التحليل العددي لتنعيم المنحنيات. يعود الأصل التاريخي لهذا المفهوم إلى الأداة الميكانيكية المرنة (Spline) التي كان يستخدمها رسامو السفن لتمرير شريط معدني رقيق بين أوتاد محددة لتوليد منحنى انسيابي يقاوم الانكسار. رياضياً، تُعرف الشريحة التكعيبية بأنها دالة مجزأة تتكون من مجموعة من كثيرات الحدود من الدرجة الثالثة، بحيث يُعرف على كل فترة جزئية بين نقطتين متجاورتين $[x_i, x_{i+1}]$ كثير حدود تكعيبي مستقل يحمل الصيغة:

$$S_i(x) = a_i + b_i(x – x_i) + c_i(x – x_i)^2 + d_i(x – x_i)^3$$

لضمان عدم وجود زوايا حادة أو تغيرات فجائية في مسار المنحنى عند نقاط العقد (Knots) التي تلتقي فيها كثيرات الحدود المختلفة، تفرض النظرية الرياضية شروط اتصال صارمة من الرتبتين الأولى والثانية:

• اتصال الدالة ($C^0$ Continuity): يتطابق المنحنى عند النقاط المشتركة، بحيث يكون $S_i(x_{i+1}) = S_{i+1}(x_{i+1}) = y_{i+1}$، مما يضمن عدم وجود أي انقطاع أو قفزات مكانية في الرسم.
• اتصال المشتقة الأولى ($C^1$ Continuity): تتساوى المماسات عند نقاط الالتقاء، بحيث يكون $S’_i(x_{i+1}) = S’_{i+1}(x_{i+1})$، وهو ما يقضي تماماً على الزوايا الحادة ويمنح المنحنى ميله السلس والمتدرج.
• اتصال المشتقة الثانية ($C^2$ Continuity): يتساوى الانحناء وتتسق القوى الفيزيائية الموجهة، بحيث يكون $S”_i(x_{i+1}) = S”_{i+1}(x_{i+1})$، مما يمنع حدوث تغيرات مفاجئة وفجائية في تسارع المنحنى أو نصف قطر الانحناء.

إن تحقيق شرط الاتصال من الرتبة الثانية ($C^2$) هو السر الحقيقي وراء المظهر فائق النعومة لشرائح التكعيب، حيث تنتج مساراً يماثل الحركة الانسيابية الطبيعية في الميكانيكا الكلاسيكية والهندسة الهيكلية المتقدمة.

2.3 منحنيات B-Splines ودرجاتها الرياضية (Degree k)

تُعد منحنيات الشرائح الأساسية، المعروفة رياضياً باسم B-Splines (Basis Splines)، تعميماً قوياً ومرناً لنظرية الشرائح متعددة الحدود. تتميز B-Splines بأنها تُبنى كتركيبة خطية لمجموعة من دوال الأساس الموزونة، وتعتمد اعتماداً وثيقاً على مفهوم “متجه العقد” (Knot Vector)، وهو متتالية غير متناقصة من الأرقام الحقيقية التي تقسم النطاق إلى فترات فرعية وتحدد بدقة مواضع وكيفية تأثير كل دالة أساس على المنحنى العام.

يلعب معامل الدرجة الرياضية، ويُرمز له بالرمز $k$ (أو $p$ في بعض المراجع)، دوراً محورياً وحاسماً في تشكيل هندسة المنحنى واستدارته. تحدد الدرجة $k$ رتبة كثيرات الحدود المستخدمة في بناء دوال الأساس، وبالتالي تحدد درجة اتصال المشتقات التي تصل إلى $C^{k-1}$. يمكن توضيح الفروق الهندسية الناتجة عن تغيير الدرجة $k$ كما يلي:

• الدرجة الخطية ($k=1$): تنتج دوال من الدرجة الأولى، مما يعيد إنتاج التوصيل الخطي المنكسر ذي الاتصال $C^0$ فقط، حيث تكون المشتقة الأولى غير متصلة عند العقد.
• الدرجة التربيعية ($k=2$): تستخدم قطوعاً مكافئة مجزأة تحقق اتصالاً من الرتبة الأولى $C^1$، مما يعطي انحناءً أولياً مع بقاء بعض التغيرات في معدل الانحناء.
• الدرجة التكعيبية ($k=3$): توفر الاستقرار الرياضي والجمالي الأمثل، محققة اتصالاً كاملاً من الرتبة الثانية $C^2$، وهي الدرجة القياسية الأكثر شيوعاً واستخداماً في الحوسبة الرسومية.
• الدرجات العليا ($k ge 4$): تزيد من نعومة المشتقات العليا ($C^3$ وما فوق)، ولكنها تتطلب عدداً أكبر من نقاط التحكم وقد تُدخل تذبذبات غير مرغوبة إذا لم تُضبط بدقة رياضية عالية.

3. إعداد بيئة العمل والمتطلبات البرمجية

3.1 تثبيت وضبط الحزم الضرورية

لبدء العمل في تنعيم المنحنيات، يجب التأكد من تكوين بيئة بايثون متكاملة تحتوي على أحدث الإصدارات المستقرة للمكتبات العلمية الثلاث الأساسية: NumPy، وSciPy، وMatplotlib. يمكن إدارة وتثبيت هذه الحزم بسهولة باستخدام مديري الحزم القياسيين مثل pip أو conda ضمن بيئة افتراضية معزولة لضمان توافق الاعتماديات ومنع أي تعارضات برمجية غير مرغوبة.

تتضمن الخطوة البرمجية الأولى استيراد الوحدات الفرعية المناسبة عبر بايثون، وضبط معايير العرض الرسومي الأساسية. من الممارسات الموصى بها استيراد وحدة matplotlib.pyplot تحت الاسم المختصر plt، ومكتبة numpy بالاسم المختصر np، مع استيراد الدوال المتخصصة في الاستيفاء مثل make_interp_spline وBSpline مباشرة من الحزمة الفرعية scipy.interpolate.

علاوة على ذلك، يُستحسن ضبط الإعدادات العامة للمخططات (rcParams) الخاصة بمكتبة Matplotlib في بداية جلسة العمل، مثل حجم اللوحة الافتراضي، وكثافة النقط في البوصة (DPI)، وحجم الخطوط، ونوع الخط المستخدم، لتسهيل قراءة النصوص والتسميات الرياضية باللغتين العربية والإنجليزية وضمان إنتاج رسوم فائقة الجودة منذ الخطوة الأولى.

3.2 بناء وهيكلة مصفوفات البيانات الأولية

تبدأ عملية الرسم بتعريف وهيكلة مصفوفات البيانات الأولية. تُنشأ متجهات الإحداثيات الأفقية والرأسية بالاعتماد على مصفوفات NumPy أحادية البعد (1D Arrays). يجب الانتباه هنا إلى شرط بنيوي صارم تفرضه معظم خوارزميات الاستيفاء الرياضي، وخاصة خوارزميات الشرائح التكعيبية: يجب أن تكون قيم المحور الأفقي ($x$) مرتبة ترتيباً تصاعدياً صارماً ومونوتونياً (Strictly Monotonically Increasing) دون أي تكرار لنفس القيمة.

إذا كانت البيانات الأصلية تحتوي على قيم عشوائية أو غير مرتبة على المحور الأفقي، فإن تطبيق دوال الاستيفاء مباشرة سيؤدي إلى فشل الخوارزمية وظهور أخطاء برمجية وحسابية تعطل التنفيذ، أو توليد مسارات تلتف حول نفسها في حلقات غير منطقية هندسياً. لذلك، يتعين دائماً تطبيق إجراءات الترتيب المسبق على الإحداثيات قبل تمريرها لأي دالة استيفاء.

في العديد من السيناريوهات التجريبية، تكون نقاط البيانات موزعة بمسافات غير متساوية عبر المحور الأفقي نتيجة لطبيعة أخذ العينات غير المنتظمة. تتميز خوارزميات الشرائح الحديثة، وعلى رأسها دوال SciPy المتقدمة، بقدرتها الفائقة على التعامل مع التباعدات غير المنتظمة دون الحاجة إلى إعادة تشكيل الفترات قسرياً، حيث تقوم بضبط متجه العقد الداخلي ليتوافق بدقة مع المسافات الفعلية بين النقاط.

3.3 التحقق من سلامة الأبعاد والأنواع الحسابية

قبل الشروع في أي معالجة رياضية، تقتضي قواعد البرمجة الرصينة إجراء فحص تدقيقي لسلامة البيانات وهيكلها الداخلي. يتصدر ذلك التحقق من تطابق الأبعاد والأطوال بين متجه المحور الأفقي ومتجه المحور الرأسي؛ إذ إن أي اختلاف في عدد العناصر يؤدي فوراً إلى إطلاق استثناء عدم تطابق الأبعاد (Dimension Mismatch Error) وتوقف البرنامج.

كما يجب التأكد من التنسيق العددي للمصفوفات وتحويلها إلى أعداد عشرية عائمة (Floating-point numbers) بدقة 64 بت (np.float64). يُفضل تجنب استخدام الأعداد الصحيحة الصامتة أو كائنات البيانات المختلطة، لأن خوارزميات القسمة وحساب المصفوفات داخل خوارزميات الاستيفاء تتطلب دقة كسرية متناهية لتفادي أخطاء التقريب والقطع الحسابي.

من الخطوات الوقائية الأساسية أيضاً فحص خلو المصفوفات من القيم غير المعرفة أو المفقودة، مثل قيم NaN (Not a Number) أو القيم اللانهائية Inf. وجود أي عنصر من هذا النوع داخل مصفوفة الإدخال يؤدي إلى انهيار العمليات الجبرية الخطية داخل SciPy وينتج مصفوفات مخرجة فارغة تماماً، مما يستوجب استخدام دوال مثل np.isnan لتنقية البيانات قبل البدء في الاستيفاء.

4. الرسم البياني الخطي الافتراضي وتحليل حدة الزوايا

4.1 إنشاء مخطط خطي قياسي غير منعم

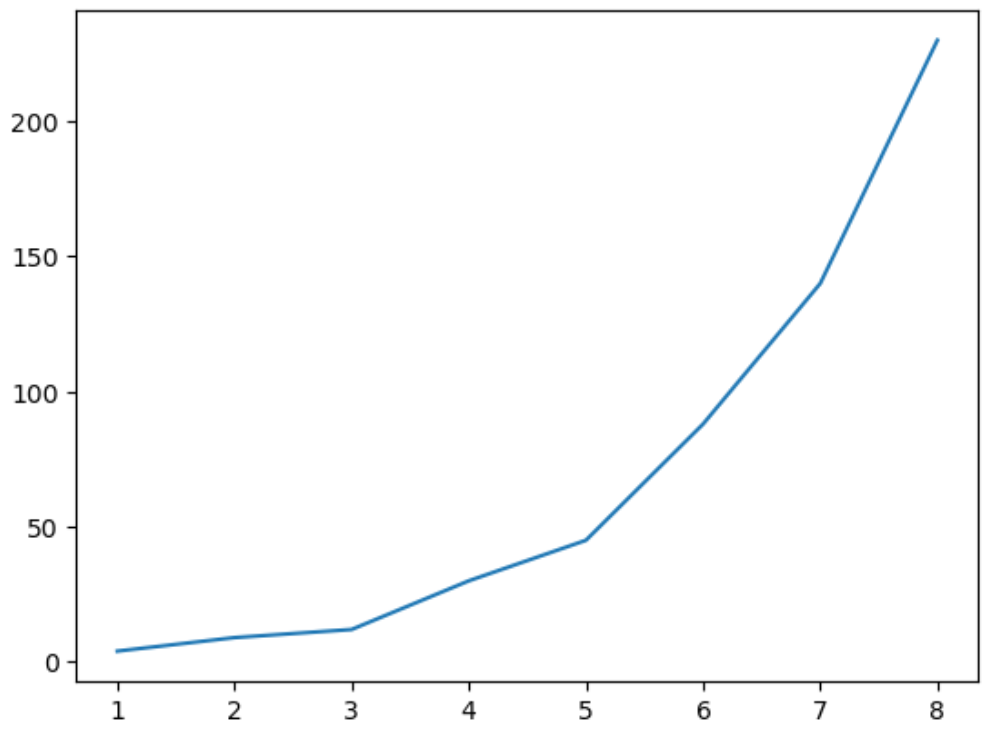

لتوضيح المشكلة البصرية التي نعالجها، نبدأ بإنشاء مخطط خطي قياسي باستخدام السلوك الافتراضي لدالة plt.plot(x, y). عند تمرير مجموعة صغيرة من النقاط، لتكن مثلاً ثماني أو عشر نقاط تمثل قياسات متباعدة لتجربة فيزيائية، تقوم Matplotlib برسم خط متصل ينتقل بشكل حاد ومباشر من كل نقطة $(x_i, y_i)$ إلى النقطة التالية $(x_{i+1}, y_{i+1})$.

يظهر المخطط الناتج مساراً هندسياً مضلعاً، حيث تلتقي القطع المستقيمة بزوايا واضحة وبارزة. عند فحص هذا الرسم بعناية، نلاحظ أن كل نقطة تحول تصبح بمثابة “رأس مضلع” حاد، وتنعدم الاستمرارية في اتجاه المماس، مما يعطي انطباعاً بأن النظام الخاضع للقياس يتعرض لصدمات مفاجئة تغير مساره فور وصوله لكل نقطة قياس، وهو ما لا يتفق مع الواقع الديناميكي للبيانات.

يساعد إظهار النقاط الأصلية فوق هذا الخط الخشن بواسطة علامات مميزة (Markers) في إبراز محدودية التوصيل المستقيم؛ إذ يتضح بجلاء أن الخط لا يعبر عن سلوك بيني ذكي، بل هو مجرد مسطرة رقمية صلبة تم شدها بين الإحداثيات دون مراعاة لسياق التغير ومعدلات التسارع والتباطؤ في المتغير التابع.

4.2 محدودية التمثيل الخطي البسيط

تتجلى المحدودية الكبرى للتمثيل الخطي البسيط في سيناريوهات “البيانات الشحيحة” (Sparse Data)، حيث يكون جمع العينات مكلفاً أو صعباً مما ينتج عنه عدد قليل من النقاط عبر مجال واسع. في هذه الحالات، يفشل التوصيل المستقيم فشلاً ذريعاً في التعبير عن السلوك الحقيقي للنظام، ويقدم تقديراً مضللاً للقيم الوسيطة الواقعة بين نقاط العينات، مما يقلل من القيمة التحليلية للمخطط.

تؤدي الزوايا المنكسرة إلى تشويه المشتقات اللحظية؛ فالمشتقة الأولى للخط المنكسر هي دالة درجية متقطعة (Step Function) تقفز فجأة من قيمة ثابتة إلى قيمة أخرى عند كل نقطة عينة، بينما تصبح المشتقة الثانية صفراً في كل مكان وغير معرفة (دوال ديراك النبضية) عند نقاط الرؤوس. هذا السلوك الرياضي الشاذ يجعل التمثيل الخطي غير صالح لأي تحليل يتطلب اشتقاقاً فيزيائياً، مثل حساب السرعة من الموضع أو التسارع من السرعة.

من هنا تنشأ الحاجة الحتمية إلى مضاعفة الكثافة النقطية بطريقة رياضية مدروسة؛ أي توليد مئات الإحداثيات الوسيطة عبر دالة استيفاء تكعيبية ملساء تحافظ على قيم المشتقات وتوفر انتقالاً بصرياً وهندسياً متدرجاً يحاكي الانحناء الطبيعي للظواهر الواقعية.

4.3 المقارنة البصرية الأولية بين الخط الخشن والمنحنى المأمول

عند وضع التمثيل الخطي الافتراضي في مقارنة مباشرة مع المنحنى المستمر المأمول، يظهر التباين البصري والوظيفي بوضوح كامل. فالمنحنى المأمول يجب أن يمر بجميع النقاط المرجعية المعلومة بدقة لا متناهية، لكنه في الوقت ذاته ينعطف بسلاسة فائقة في المناطق البينية، متتبعاً مساراً تفاضلياً يقلل من طاقة الانحناء الكلية إلى أدنى حد ممكن، تماماً كما تفعل الأجسام المرنة في الطبيعة.

يتطلب التحول من المسار الخشن إلى المنحنى الناعم صياغة هدف برمجي ورياضي يتألف من مرحلتين مترابطتين: الأولى هي استنتاج الدالة الرياضية المستمرة $S(x)$ التي تحقق شروط الاستيفاء التكعيبي واتصال المشتقات، والثانية هي إعادة تقييم هذه الدالة عند شبكة إحداثية كثيفة جداً (Dense Grid) تحتوي على مئات النقاط المتقاربة ليتحول الرسم البياني من مضلع منكسر إلى خط أملس متصل لا تدرك العين البشرية أي فواصل بين أجزائه.

هذا الهدف هو بالتحديد ما تحققه خوارزميات الاستيفاء المتطورة في بايثون، والتي سنشرع في تطبيقها وشرح آلياتها الدقيقة في الأقسام التالية.

5. تطبيق دالة make_interp_spline لإنشاء منحنى أملس

5.1 آلية عمل الدالة scipy.interpolate.make_interp_spline

تُعد الدالة make_interp_spline المتاحة ضمن حزمة scipy.interpolate الأداة الحديثة والمفضلة في بيئة بايثون لإنشاء شرائح B-Splines الاستيفائية عالية الجودة. تم تصميم هذه الدالة لتستقبل مصفوفات الإحداثيات الأصلية $(x, y)$ وتستنتج تلقائياً مصفوفة العقد والمعاملات الجبرية التي تحقق استيفاءً تاماً للبيانات، مع تطبيق شروط الاتصال والاشتقاق المحددة مسبقاً.

على النقيض من بعض الدوال التقليدية القديمة التي كانت تُرجع مصفوفات قيم رقمية مباشرة، تعمل make_interp_spline كـ “مصنع دوال” (Function Factory)؛ حيث تُرجع عند تنفيذها كائناً برمجياً ورياضياً من نوع BSpline. هذا الكائن يمثل دالة رياضية قائمة بذاتها يمكن استدعاؤها لاحقاً وتمرير أي قيمة أو مصفوفة من قيم $x$ إليها لتقوم بحساب وإرجاع قيم $y$ المقابلة فوراً بناءً على نموذج الشريحة المستوفى.

تعتمد الدالة افتراضياً على معامل الدرجة $k=3$، وهو ما يضمن إنتاج شرائح تكعيبية ذات اتصال من الرتبة الثانية ($C^2$) دون الحاجة إلى ضبط يدوي معقد. كما تتيح الدالة معاملات اختيارية متقدمة للتحكم في الشروط الحدية (Boundary Conditions)، مما يوفر للباحثين والمهندسين مرونة فائقة لمعالجة أطراف المنحنى وفق المتطلبات الفيزيائية الخاصة بكل تجربة.

5.2 توليد نطاق نقطي كثيف باستخدام np.linspace

بمجرد الحصول على كائن الاستيفاء الرياضي، تأتي الخطوة الجوهرية المتمثلة في توليد النطاق الإحداثي الجديد عالي الكثافة. تعتمد هذه الخطوة على الدالة الشهيرة np.linspace من مكتبة NumPy، والتي تقوم بإنشاء متتالية من الأعداد الحقيقية الموزعة بمسافات متساوية تماماً عبر مجال عددي محدد يبدأ من أدنى قيمة في المحور الأفقي الأصلي وينتهي عند أقصى قيمة فيه:

$$x_{new} = \text{np.lin\space}(x.\min(), x.\max(), N)$$

يمثل المعامل $N$ عدد النقاط الوسيطة المولدة في المتجه الجديد x_new. في معظم التطبيقات الرسومية القياسية، يُعد اختيار قيمة لـ $N$ تتراوح بين 200 إلى 500 نقطة كافياً تماماً لخداع العين البشرية وجعل المنحنى يبدو فائق النعومة وخالياً من أي أثر للتكسر، حتى عند تكبير المخطط وعرضه على شاشات عالية الدقة بدقة 4K أو طباعته على ملصقات علمية ضخمة.

من الضروري التأكيد على أن نطاق x_new يجب أن يظل محصوراً بدقة داخل الحدود الأصلية $[x_{\min}, x_{\max}]$. إن محاولة توليد نقاط تقع خارج هذه الحدود يُدخل العملية الحسابية في نطاق “الاستقراء الخارجي” (Extrapolation)، وهو ما قد يؤدي في كثير من الأحيان إلى تباعد المنحنى وارتفاع قيمه بشكل هائل وغير موثوق رياضياً ما لم تُحدد معايير استقراء مخصصة بحذر شديد.

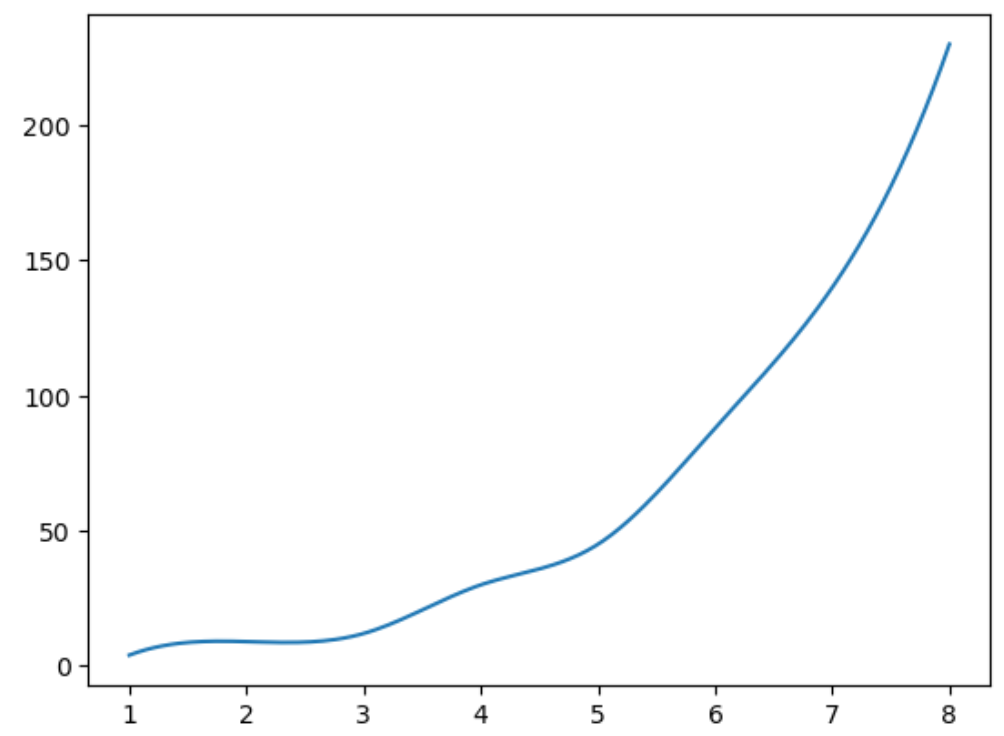

5.3 حساب قيم y الملساء ورسم المنحنى النهائي

تكتمل حلقة التنعيم بتمرير المتجه الكثيف الجديد x_new إلى كائن الاستيفاء الذي تم إنشاؤه في الخطوة الأولى. يقوم الكائن بتقييم كثيرات الحدود التكعيبية عند كل نقطة من مئات النقاط المولدة، لينتج مصفوفة مقابلة بالغة الدقة تمثل القيم الرأسية الملساء y_smooth:

$$y_{smooth} = \text{spl}(x_{new})$$

بعد الحصول على الزوج الإحداثي فائق الكثافة (x_new, y_smooth)، يتم استدعاء دالة الرسم الأساسية plt.plot(x_new, y_smooth) في مكتبة Matplotlib. ونظراً لأن المسافة بين كل نقطتين متتاليتين في المتجه الجديد أصبحت متناهية في الصغر (أقل من بكسل واحد على الشاشة في أغلب الأحيان)، فإن القطع المستقيمة الميكروسكوبية التي ترسمها Matplotlib تندمج كلياً لتشكل منحنى ناعماً ومستمراً يخلو من أي زوايا مرئية.

يتم التحقق من صحة وموثوقية الاستيفاء المنجز من خلال رسم نقاط البيانات الأصلية المنفصلة فوق المنحنى الأملس باستخدام دالة plt.scatter(x, y). يُلاحظ هنا التطابق التام، حيث يمر المنحنى الجديد بمركز كل نقطة من النقاط الأصلية بدقة حسابية مطلقة، محققاً المعادلة المثالية التي تجمع بين النعومة الفائقة والأمانة العلمية للبيانات المرجعية.

6. التحكم في درجة التنعيم عبر معامل الدرجة (k)

6.1 الاستيفاء الخطي (k=1) ومقارنته بالتربيعي (k=2)

يوفر معامل الدرجة k في دالة make_interp_spline أداة تحكم قوية لتعديل الرتبة الرياضية لمنحنى الاستيفاء ومراقبة التحولات الهندسية في سلوك الخطوط. عند تعيين k=1، تقتصر الخوارزمية على بناء شرائح خطية من الدرجة الأولى، مما يعيد إنتاج نفس السلوك الافتراضي لدالة plt.plot التقليدية بدقة تامة، وتظهر الانكسارات والزوايا الحادة بوضوح عند نقاط البيانات الأصلية، مما يجعله معياراً ممتازاً للمقارنة المرجعية وضبط خط الأساس للرسم.

عند رفع المعامل إلى الدرجة التربيعية k=2، تنتقل الدالة إلى استخدام قطوع مكافئة مجزأة من الدرجة الثانية. يحقق هذا الخيار اتصالاً من الرتبة الأولى ($C^1$)؛ أي أن مماس المنحنى يصبح مستمراً وناعماً عند جميع نقاط الالتقاء وتختفي الزوايا الحادة تماماً. ومع ذلك، فإن المشتقة الثانية تظل متقطعة وغير مستمرة، مما قد يتسبب في ظهور “تغيرات مفاجئة في معدل الانحناء” تلاحظها العين المدربة في الرسوم الدقيقة جداً أو عند دراسة تسارع النظم الميكانيكية.

تُظهر المقارنة البصرية بين $k=1$ و $k=2$ الفارق الجوهري الذي تحدثه إضافة استمرارية المشتقة الأولى، حيث يتحول الرسم من مسار مكسر ومصطنع إلى خط انسيابي مبدئي يحافظ على التوجهات العامة للنقاط ولكن مع مرونة هندسية محدودة مقارنة بالشرائح التكعيبية الكاملة.

6.2 الاستيفاء التكعيبي القياسي (k=3) والدرجات الأعلى

يُجمع علماء الرياضيات والرسوم الحاسوبية على أن الاستيفاء التكعيبي بالدرجة k=3 يمثل “نقطة التوازن الذهبية” في التحليل العددي والتصميم الهندسي. يعود ذلك إلى أن الشرائح التكعيبية تحقق اتصال المشتقة الثانية ($C^2$)، مما يضمن اتساق الانحناء والقضاء التام على أي تشوهات بصرية، بالإضافة إلى أن خوارزمية حل معادلاتها ثلاثية القطر (Tridiagonal Systems) تتسم بكفاءة حسابية مذهلة واستقرار رقمي مطلق يمنع حدوث الانحرافات الحسابية.

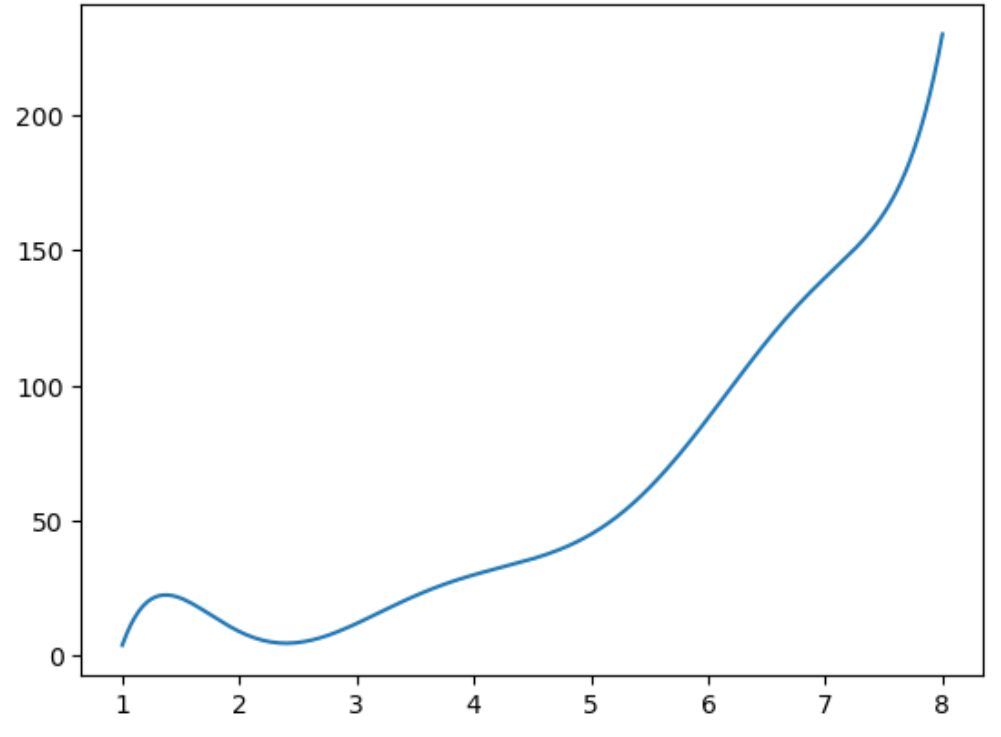

عند الانتقال إلى درجات أعلى مثل الدرجة الرابعة ($k=4$) أو الدرجة الخامسة ($k=5$)، تصبح المشتقات الثالثة والرابعة مستمرة وناعمة، مما قد يبدو مفيداً نظرياً لبعض التطبيقات الفيزيائية الفائقة الدقة مثل تصميم أجنحة الطائرات والعدسات البصرية المعقدة. ولكن من الناحية العملية في التمثيل البياني العام، فإن رفع الدرجة يزيد من التعقيد الحسابي وقد يُدخل مرونة زائدة تؤدي إلى تشويه المنحنى بدلاً من تحسينه.

علاوة على ذلك، تفرض النظرية الرياضية قيداً جبرياً صارماً على اختيار الدرجة: يجب أن يكون عدد نقاط البيانات المتاحة $N$ أكبر قطباً من درجة الشريحة ($N > k$). إذا كانت مجموعة البيانات تحتوي على أربع نقاط فقط، فإن أقصى درجة استيفاء ممكنة هي $k=3$؛ ومحاولة تمرير درجة تساوي أو تتجاوز عدد النقاط ستؤدي فوراً إلى فشل الخوارزمية لعدم كفاية درجات الحرية الحسابية لتحديد المعاملات الفريدة للمصفوفة.

6.3 تجنب ظاهرة رونج (Runge’s Phenomenon) والتموجات الزائدة

من أهم المخاطر الرياضية المرتبطة برفع درجات كثيرات الحدود هي الوقوع في فخ ظاهرة رونج (Runge’s Phenomenon). اكتشف عالم الرياضيات كارل رونج عام 1901 أن محاولة استيفاء الدوال باستخدام كثير حدود وحيد من درجة عالية على شبكة نقطية متساوية الأبعاد تؤدي إلى حدوث تذبذبات وتموجات برية حادة تتفاقم بصورة كارثية بالقرب من أطراف النطاق الحسابي، مما يدمر دقة النموذج كلياً.

على الرغم من أن شرائح B-Splines التكعيبية المجزأة تُعد أقل عرضة بكثير لظاهرة رونج مقارنة بكثيرات حدود لاغرانج الكلاسيكية، فإن رفع معامل الدرجة $k$ إلى قيم مرتفعة مع قلة عدد النقاط قد يُعيد إنتاج تموجات اصطناعية مشابهة. تظهر هذه التموجات على هيئة انثناءات غير مبررة وأقواس تتجاوز بكثير النطاق المنطقي للقيم المجاورة، خاصة في الفترات الواقعة عند طرفي المنحنى.

لتشخيص وتفادي هذه المشكلة، يجب على الباحث فحص المنحنى بصرياً للتأكد من خلوه من القمم والقيعان الوهمية، والالتزام الصارم باستخدام الدرجة التكعيبية القياسية $k=3$ ما لم يكن هناك مبرر فيزيائي ورياضي قاطع يستدعي غير ذلك، مع التحول إلى تقنيات استيفاء أخرى مخصصة للحفاظ على الرتابة إذا أظهرت البيانات تقلبات حادة غير طبيعية.

7. التعامل المباشر مع كائنات BSpline المتقدمة

7.1 بنية كائن BSpline الرياضية في SciPy

يوفر الصف البرمجي scipy.interpolate.BSpline بنية رياضية منخفضة المستوى تمنح المستخدم تحكماً برمجياً كاملاً في التشريح الداخلي للمنحنى. يتألف كائن BSpline في جوهره الرياضي من ثلاثة مكونات أساسية متكاملة:

• مصفوفة العقد (Knots Vector – $t$): وهي مصفوفة أحادية البعد تحتوي على الإحداثيات التي تُحدد حدود الفترات الفرعية ومواضع اتصال دوال الأساس، وتلعب بنيتها وتكرار العقد فيها دوراً حاسماً في تحديد استمرارية ونعومة المنحنى عند كل موضع.
• مصفوفة المعاملات (Coefficients – $c$): وهي متجهات الأوزان العددية المضروبة في دوال الأساس، وتحدد الارتفاع والموقع الفعلي لكل نقطة تحكم وتأثيرها على شكل القوس المنحني.
• درجة الشريحة (Degree – $k$): القيمة العددية الصحيحة التي تحدد رتبة كثيرات الحدود المستخدمة.

يتيح التعامل المباشر مع هذه البنية إمكانية بناء منحنيات مخصصة يدوياً، أو تعديل مواضع العقد لزيادة المرونة في مناطق معينة من المنحنى مع تقليلها في مناطق أخرى، مما يفتح آفاقاً واسعة للتحكم الهندسي المتقدم الذي تتطلبه تطبيقات التصميم بمساعدة الحاسوب (CAD) ونمذجة السطوح المعقدة في الرسوم ثلاثية الأبعاد.

7.2 تخصيص الشروط الحدية (Boundary Conditions)

تتطلب حلول معادلات الشرائح التكعيبية تحديد شرطين إضافيين عند طرفي النطاق ($x_{\min}$ و $x_{\max}$) لإغلاق النظام الجبري الخطي وحله بدقة. تتيح مكتبة SciPy عبر دالة make_interp_spline تمرير معامل مخصص للشروط الحدية (bc_type)، مما يغير السلوك الرياضي لطرفي المنحنى بما يلائم طبيعة المسألة الفيزيائية:

• الشرط الطبيعي (Natural Spline): يفرض أن تكون المشتقة الثانية للمنحنى مساوية للصفر تماماً عند نقطتي البداية والنهاية ($S”(a) = S”(b) = 0$). ينتج عن هذا الشرط أن يتصرف المنحنى كخط مستقيم تماماً عند اقترابه من الأطراف، مما يقلل من التموجات الطرفية ويجعله الخيار الأكثر استقراراً في غياب معلومات مسبقة عن اتجاه الأطراف.
• الشرط الدوري (Periodic Spline): يُستخدم عندما تمثل البيانات ظاهرة متكررة دورياً كالإشارات الصوتية أو الدورات المناخية السنوية، حيث يفرض تطابق قيم الدالة وجميع مشتقاتها الأولى والثانية عند البداية والنهاية ($S(a) = S(b)$ و $S'(a) = S'(b)$ و $S”(a) = S”(b)$)، مما يضمن التقاء الطرفين بنعومة وانسيابية تامة دون أي كسر في المماس.
• الشرط المثبت أو المقيد (Clamped / Complete Spline): يتيح للمستخدم تحديد قيم المشتقة الأولى (الميل) بدقة عند نقطتي البداية والنهاية، وهو خيار مثالي في المسائل الهندسية التي تكون فيها سرعة الدخول والخروج معلومة بدقة فيزيائية مسبقة.
• شرط العقدة الوهمية (Not-a-knot): وهو الخيار الافتراضي في SciPy، ويفرض استمرارية المشتقة الثالثة عند العقدتين الداخليتين الأولى والأخيرة، مما يضمن كفاءة رياضية عالية وتوزيعاً متوازناً للانحناء.

7.3 حساب التكاملات والمشتقات من المنحنى الأملس

من أروع المزايا الحسابية لاستخدام كائنات BSpline في بيئة SciPy هي القدرة على إجراء العمليات الحسابية التفاضلية والتكاملية التحليلية مباشرة على المنحنى المستوفى دون الحاجة إلى اللجوء للطرق العددية التقريبية المعرضة لأخطاء التقريب. يحتوي كائن الشريحة على توابع مدمجة مخصصة تمكن الباحث من استخلاص دوال المشتقات أو حساب المساحات بدقة متناهية.

يتيح التابع spl.derivative(nu=1) توليد كائن شريحة جديد يمثل المشتقة الأولى للمنحنى الأصلي بدقة تحليلية تامة، بينما يولد spl.derivative(nu=2) دالة المشتقة الثانية. يمكن تقييم هذه المشتقات ورسمها فوراً لتحديد المعدلات اللحظية للتغير، والكشف بدقة رياضية مطلقة عن مواضع القمم، والقيعان، ونقاط الانقلاب (Inflection Points) التي ينعدم عندها الانحناء.

وبالمثل، يوفر التابع spl.integrate(a, b) إمكانية حساب التكامل المحدد تحليلياً تحت المنحنى الأملس بين أي حدين $a$ و $b$ يقعان ضمن النطاق. تُعد هذه الخاصية ذات قيمة علمية هائلة في التطبيقات الهندسية لحساب المساحات، والشغل الميكانيكي، والكتل التراكمية، ومقاييس الاحتمال التراكمي في التحليل الإحصائي، مما يحول الرسم البياني من مجرد مظهر بصري إلى أداة حسابية تحليلية متكاملة.

8. مقارنة make_interp_spline مع دوال وتقنيات التنعيم البديلة

8.1 مقارنة الأداء مع scipy.interpolate.interp1d

لعقود طويلة، كانت الدالة scipy.interpolate.interp1d هي الوسيلة الأكثر شهرة واستخداماً للاستيفاء في لغة بايثون، حيث تتيح للمستخدمين اختيار نوع الاستيفاء عبر تمرير المعامل kind='cubic' أو kind='quadratic'. ورغم أنها تؤدي غرض التنعيم البصري بنجاح، إلا أنها تعتمد على بنية برمجية قديمة تفتقر إلى المرونة والسرعة التي توفرها دوال الشرائح الحديثة المبنية على B-Splines.

في الإصدارات الحديثة من مكتبة SciPy، تم تصنيف دالة interp1d كدالة قديمة (Legacy Function)، وبدأت وثائق المكتبة الرسمية توصي بوضوح بتجنب استخدامها في المشاريع الجديدة والاستعاضة عنها بالدوال المتخصصة الحديثة مثل make_interp_spline أو CubicSpline. يعود هذا التوجه إلى أن الدوال الحديثة أكثر كفاءة في إدارة الذاكرة، وتوفر توافقاً متكاملاً مع كائنات BSpline الحديثة، وتتيح التحكم الدقيق في الشروط الحدية وحساب المشتقات بطرق تحليلية مباشرة.

يوضح الجدول الرياضي والبرمجي التالي مقارنة موجزة بين الأداتين لتوضيح الفروق الجوهرية:

• دالة make_interp_spline: تدعم B-Splines بدرجات مرنة ($k=1, 2, 3, dots$)، تعتمد هيكلية حديثة وموصى بها رسمياً، تتيح شروطاً حدية متعددة، وتُرجع كائن BSpline تحليلي قابل للاشتقاق والتكامل.
• دالة interp1d: دالة قديمة متوقفة التطوير، تدعم خيارات نصية ثابتة، تعاني من استهلاك أعلى للذاكرة، وتفتقر إلى الميزات التحليلية المتقدمة لكائنات B-Splines الحديثة.

8.2 تطبيق شرائح التنعيم المنفردة (UnivariateSpline)

في كثير من التطبيقات العملية والتجريبية، تكون البيانات ملوثة بمستويات معينة من الضوضاء العشوائية (Noise) الناتجة عن تذبذبات أجهزة القياس أو المتغيرات البيئية غير المضبوطة. في هذه الحالة، يصبح الاستيفاء التام المار بجميع النقاط خياراً سيئاً، لأنه سيقوم برسم تذبذبات الضوضاء وتضخيمها بصرياً، مما يشوه الاتجاه الحقيقي للدالة.

هنا تبرز الأهمية الفائقة لصنف scipy.interpolate.UnivariateSpline، والذي لا يقوم بالاستيفاء التام، بل يطبق خوارزمية تنعيم متوازنة تبحث عن تسوية رياضية مثلى بين أمرين: الاقتراب من نقاط البيانات من جهة، وتقليل انحناء وخشونة المنحنى من جهة أخرى، استناداً إلى دالة الهدف المعيارية:

$$\sum_{i=1}^{n} (y_i – S(x_i))^2 le s$$

يمثل المعامل $s$ (Smoothing Factor) منظم التنعيم الحاسم في هذه المعادلة. عند تعيين $s=0$، تلغي الخوارزمية التسامح مع الخطأ وتتحول إلى استيفاء تام يمر بجميع النقاط. أما عند زيادة قيمة $s$ تدريجياً، يبدأ المنحنى في التحرر من التذبذبات المحلية المجهرية، مضحياً بالمرور الدقيق ببعض النقاط في سبيل إنتاج مسار فائق النعومة يعبر عن الاتجاه الجوهري للظاهرة الفيزيائية دون الانشغال بالضوضاء العشوائية المرافقة.

8.3 التنعيم عبر مرشح سافيتزكي-غولاي (Savitzky-Golay Filter)

عند التعامل مع سلاسل زمنية كثيفة تحتوي على آلاف القياسات المتقاربة جداً ولكنها مشوبة بضوضاء واضحة (مثل إشارات تخطيط القلب الكهربائي، أو قياسات التحليل الطيفي، أو بيانات التداول المالي عالي التردد)، تصبح خوارزميات الشرائح التقليدية بطيئة وغير عملية. في هذه الحالات، يُعد مرشح سافيتزكي-غولاي (Savitzky-Golay Filter) المتاح في scipy.signal.savgol_filter الخيار الهندسي الأمثل.

تعتمد فلسفة مرشح سافيتزكي-غولاي على تحريك “نافذة منزلقة” (Sliding Window) ذات طول محدد $W$ فوق متتالية البيانات، وتطبيق مطابقة خطية لمربعات صغرى لكثير حدود من درجة منخفضة $P$ على النقاط الواقعة داخل النافذة لحساب القيمة الملساء للنقطة المركزية، ثم تكرار العملية على امتداد السلسلة بأكملها.

يتميز هذا المرشح الرقمي بقدرته الفريدة على تنعيم الإشارة وإزالة الضوضاء العشوائية مع الحفاظ بدقة متناهية على ارتفاعات القمم وعروضها ومواضع الانعطاف دون تسطيحها أو إزاحتها زمنياً، وهو تفوق بارز مقارنة بطرق التنعيم بالمتوسطات المتحركة البسيطة (Moving Averages). يحتاج المستخدم لضبط معاملين رئيسيين: window_length (يجب أن يكون رقماً فردياً موجباً) وpolyorder (درجة كثير الحدود، ويجب أن تكون أصغر من طول النافذة).

9. التنسيق البصري والجمالي المتقدم للمنحنى السلس

9.1 دمج النقاط الأصلية المبعثرة مع المنحنى المستمر

من أهم القواعد المنهجية في تصميم الرسوم البيانية العلمية الرصينة إظهار نقاط البيانات التجريبية الأصلية جنباً إلى جنب مع المنحنى المستوفى الأملس. يمنح هذا الدمج المخطط مصداقية علمية شفافة تتيح للقارئ والمحكم تقييم جودة الاستيفاء والتأكد من مطابقة النموذج النظري للبيانات الواقعية دون إخفاء أي تناقضات أو انحرافات محتملة.

يتم تحقيق هذا التنسيق في Matplotlib من خلال دمج أمر plt.scatter المخصص للنقاط مع أمر plt.plot المخصص للمنحنى المستمر. يُفضل إعطاء النقاط مظهراً بصرياً واضحاً عبر تخصيص شكل العلامات (مثل الدوائر marker='o' أو المربعات marker='s')، وتلوينها بلون متباين، مع إضافة حواف لونية داكنة للعلامات باستخدام المعاملين edgecolor وlinewidths لإبراز موقع كل نقطة على اللوحة بحدة ووضوح.

يوفر هذا التباين البصري بين الكيانات الهندسية المنفصلة (النقاط) والمسار الانسيابي المتصل (المنحنى) إدراكاً فورياً لطبيعة القياسات، حيث تُمثل النقاط اللحظات التجريبية الفعلية، بينما يمثل المنحنى التقدير الرياضي الاستمراري لسلوك الظاهرة عبر المجال بأكمله.

9.2 تخصيص خصائص الخط ومظهر الرسم

تتيح مكتبة Matplotlib ترسانة غنية من المعاملات التنسيقية للتحكم في المظهر الجمالي للمنحنى الأملس بما يتوافق مع المعايير الفنية للمجلات والمؤتمرات العالمية. يأتي في مقدمة ذلك التحكم في سماكة الخط عبر المعامل linewidth (يُوصى عادة باختيار قيم بين 2.0 إلى 3.0 نقطة للمنحنى الرئيسي لإبرازه بوضوح)، وتحديد نوع الخط عبر linestyle (سواء كان خطاً مصمتاً '-'، أو متقطعاً '--'، أو منقطاً ':' للتفريق بين المتغيرات المتعددة).

يلعب اختيار لوحة الألوان (Color Palette) دوراً حيوياً في سهولة القراءة؛ إذ يُفضل استخدام الألوان القياسية المدروسة إدراكياً مثل تلك المتاحة في مجموعات ColorBrewer أو خرائط ألوان Viridis وPlasma المتوافقة مع متطلبات إمكانية الوصول والمتباينة بوضوح للأشخاص الذين يعانون من عمى الألوان، وتجنب استخدام درجات الألوان الفاقعة غير المتزنة.

لإضفاء عمق بصري احترافي، يمكن استخدام تقنيات التظليل تحت المنحنى عبر دالة plt.fill_between. يؤدي ملء المساحة الواقعة بين المنحنى والمحور الأفقي بلون شفاف ناعم (باستخدام معامل الشفافية alpha=0.15 إلى 0.25) إلى توجيه التركيز البصري نحو الحجم التراكمي وتسهيل استيعاب المساحات تحت المنحنيات التوزيعية والطاقية.

9.3 تنسيق الشبكة ومفتاح الرسم والمحاور الأكاديمية

لا يكتمل المخطط الأكاديمي المتقن إلا بضبط وتنسيق الإطار المحيط والمحاور البيانية. يجب تزويد المحورين السيني والصادي بتسميات واضحة ومفصلة تتضمن اسم المتغير، والرمز الرياضي المائل، ووحدات القياس الدولية المعتمدة بين أقواس مربعة (مثل: plt.xlabel('Time $t$ [s]') و plt.ylabel('Velocity $v(t)$ [m/s]'))، مع إمكانية استخدام نصوص LaTeX الرياضية عبر كتابة الرموز بين علامتي الدولار $...$.

يُعد مفتاح الرسم (Legend) عنصراً توضيحياً إلزامياً عند دمج النقاط والمنحنيات؛ حيث يُنشأ عبر دالة plt.legend ليوضح بدقة دلالة كل عنصر على حدة (مثال: “القياسات التجريبية” للنقاط و”استيفاء الشريحة التكعيبية” للمنحنى)، مع اختيار الموضع الأمثل له تلقائياً باستخدام المعامل loc='best' لمنع تغطية البيانات الهامة على اللوحة.

أخيراً، يساهم تفعيل الشبكة الخلفية المساعدة عبر plt.grid(True) مع ضبط شفافيتها (alpha=0.3) ونمط خطوطها المتقطع في مساعدة القارئ على إسقاط الإحداثيات وقراءة القيم العددية بدقة بالغة دون أن تتسبب خطوط الشبكة في تشتيت الانتباه عن المسار الانسيابي للمنحنى الرئيسي.

10. معالجة الأخطاء والمشاكل التقنية الشائعة

10.1 خطأ عدم الترتيب التصاعدي (Monotonicity Error)

يُعد استثناء “عدم الترتيب التصاعدي الصارم” (Strict Monotonicity Error) من أكثر الأخطاء التقنية شيوعاً التي تواجه المطورين والباحثين عند استخدام دالة make_interp_spline. يظهر هذا الخطأ عادة عبر رسالة استثناء واضحة تنص على: ValueError: Expect x to be a 1-D sequence of probably strictly increasing numbers. ينشأ هذا الخطأ عندما تحتوي مصفوفة الإدخال للمحور الأفقي $x$ على نقاط غير مرتبة أو قيم مكررة متطابقة.

لحل هذه المشكلة البرمجية بصورة معيارية، يتم استخدام الدالة np.argsort لفرز مصفوفة $x$ تصاعدياً، واستخدام مصفوفة الفهارس الناتجة لترتيب مصفوفة $y$ المقابلة بنفس الترتيب التزامني الدقيق قبل تمرير المصفوفات إلى دالة الاستيفاء:

$$idx = \text{np.argsort}(x)$$
$$x_{sorted} = x[idx], \quad y_{sorted} = y[idx]$$

أما في حالة وجود إحداثيات مكررة تماماً لنفس قيمة $x$ (كأن يكون هناك قياسان مختلفان لـ $y$ عند نفس اللحظة الزمنية)، فيجب معالجتها إحصائياً قبل الاستيفاء، إما بحساب متوسط قيم $y$ المقابلة لكل قيمة مكررة باستخدام np.unique(x, return_inverse=True)، أو بإضافة إزاحة عشوائية متناهية في الصغر (Jitter) لتفريق الإحداثيات إذا كانت التجربة تبرر ذلك.

10.2 مشكلة القفزات المفرطة والانحرافات السلبية غير المنطقية

من المشاكل الحسابية الحساسة التي تظهر عند تطبيق الشرائح التكعيبية القياسية ظاهرة “القفز المفرط” (Overshooting) أو “الهبوط دون الصفر” (Undershooting). تحدث هذه المشكلة عندما تحتوي البيانات الأصلية على قفزات مفاجئة أو تغيرات حادة في الاتجاه، حيث تؤدي محاولة الشريحة للحفاظ على استمرارية المشتقة الثانية إلى انثناء المنحنى بشكل مفرط ليتجاوز القيم القصوى أو يهبط إلى قيم سالبة في مناطق يُفترض فيزيائياً أن تظل موجبة كلياً (مثل تراكيز المواد الكيميائية، أو الكثافة السكانية، أو أسعار الأصول).

لحل هذه المعضلة الرياضية، توفر SciPy خوارزمية استيفاء بديلة فائقة التطور تُعرف باسم “الاستيفاء التكعيبي الهيرميتي المحافظ على الرتابة” (PCHIP – Piecewise Cubic Hermite Interpolating Polynomial) عبر الصنف scipy.interpolate.PchipInterpolator. تتميز هذه الخوارزمية بأنها تحافظ بصرامة على رتابة البيانات الأصلية؛ فإذا كانت البيانات متزايدة يظل المنحنى متزايداً، وإذا استقرت يظل مستقراً، وتقضي تماماً على أي تذبذبات اصطناعية أو قفزات تتجاوز الحدود المنطقية للبيانات المجاورة.

في الحالات التي يتطلب فيها النموذج الالتزام بحدود صارمة ثابتة، يمكن أيضاً تطبيق تقنية القص العددي (Clipping) عبر الدالة np.clip(y_smooth, min_val, max_val) بعد عملية الاستيفاء لقص أي انحرافات تتجاوز النطاق الفيزيائي المسموح به وضمان بقاء النتائج ضمن النطاق العملي المقبول.

10.3 تحسين الكفاءة الحسابية واستهلاك الذاكرة

عند التوسع في تطبيق تقنيات التنعيم لمعالجة مجموعات البيانات الضخمة (Big Data) أو السلاسل الزمنية التي تحتوي على ملايين السجلات، تصبح الكفاءة الحسابية وإدارة الذاكرة أمراً حاسماً. إن محاولة توليد نطاق كثيف جداً عبر np.linspace بعدد نقاط يتجاوز الملايين دون داعٍ يؤدي إلى استهلاك هائل للذاكرة العشوائية (RAM) وبطء ملحوظ في عملية التصيير الرسومي لمكتبة Matplotlib.

تتمثل القاعدة الهندسية المثلى في مواءمة كثافة شبكة linspace مع دقة وسيلة العرض النهائية. إذا كان الرسم سيُعرض في نافذة رسومية بدقة أفقية تبلغ 1920 بكسل، فإن توليد أكثر من 2000 إلى 3000 نقطة استيفاء لن يضيف أي تحسن بصري ملحوظ للعين البشرية، بل سيهدر موارد المعالجة بلا طائل.

في مشاريع البيانات الضخمة، يُنصح أيضاً بتطبيق أسلوب الاستيفاء المجزأ (Chunk-based Splining) أو تقسيم النطاق إلى فترات فرعية ومعالجتها بشكل متوازٍ باستخدام المكتبات متعددة المهام، بالإضافة إلى تفريغ الكائنات المؤقتة من الذاكرة باستخدام جامع النفايات في بايثون بعد الانتهاء من تصدير الرسوم لضمان استقرار الخوادم والأنظمة الآلية.

11. تطبيقات عملية وسيناريوهات برمجية متكاملة

11.1 تمثيل السلاسل الزمنية وتقلبات المؤشرات

تُعد السلاسل الزمنية من أكثر المجالات احتياجاً لتقنيات التنعيم المنضبط، خاصة عند مراقبة المؤشرات الاقتصادية الشهرية، أو معدلات التضخم السنوية، أو التغيرات المناخية الموسمية عبر فترات زمنية طويلة. تميل هذه البيانات المتباعدة إلى الظهور بمظهر منكسر مشتت عند رسمها بالطرق التقليدية، مما يعيق رؤية الدورات الزمنية والاتجاهات طويلة المدى.

يتيح تطبيق استيفاء الشرائح التكعيبية عبر دالة make_interp_spline تحويل القراءات الشهرية المنفصلة إلى منحنى زمني انسيابي يوضح بدقة كيفية تسارع وتباطؤ المؤشر خلال الفترات البينية. يساعد هذا المنحنى الاقتصاديين وصناع القرار على استقراء فترات التحول والانعطاف الموسمي بدقة تفوق كثيراً التوصيل الخطي الجاف.

عند بناء البرمجيات التطبيقية لهذه السيناريوهات، يُراعى دائماً تحويل التواريخ والرموز الزمنية إلى قيم عددية متصلة (مثل أرقام الأيام التسلسلية أو الطوابع الزمنية بالملي ثانية عبر timestamp()) لإجراء الحسابات الرياضية للاستيفاء، ثم إعادة تنسيق محاور Matplotlib لعرض التواريخ المألوفة للمستخدم عبر أدوات matplotlib.dates المتقدمة.

11.2 رسم منحنيات التوزيع وتجارب القياس المعملية

في المختبرات العلمية والهندسية، مثل تجارب الديناميكا الحرارية، واختبارات الشد الميكانيكي للمواد، وتحاليل الامتصاص الطيفي في الكيمياء، يتم الحصول على عدد محدود من نقاط المعايرة عند درجات حرارة أو ضغوط محددة. يتطلب استخلاص النماذج الفيزيائية إنشاء منحنيات معايرة فائقة النعومة تمثل دالة الاستجابة المستمرة للمنظومة.

يمكّن استخدام شرائح الاستيفاء التكعيبية الباحثين من رسم منحنى الاستجابة المعملية بدقة بصرية متناهية، مع إمكانية إضافة “مجالات الثقة” (Confidence Bands) وأشرطة الخطأ المعياري (Error Bars) فوق وتحت المنحنى الأملس باستخدام plt.errorbar وplt.fill_between. يجمع هذا التمثيل بين تقديم الاتجاه النظري الأملس وإبراز هوامش عدم اليقين المخبري بدقة علمية رصينة.

تسمح هذه المنهجية باستخراج معاملات فيزيائية هامة تحليلياً من المنحنى المستوفى مباشرة، مثل حساب ميل المنحنى في النطاق الخطي الأولي لتحديد معامل المرونة (Young’s Modulus) في اختبارات المواد، مما يؤكد التحول من مجرد إخراج بصري إلى أداة حسابية استنتاجية متقدمة.

11.3 رسم عدة منحنيات سلسة متقاطعة على لوحة موحدة

تتطلب العديد من الدراسات المتقدمة مقارنة سلوك عدة متغيرات تجريبية أو محاكاة عدة سيناريوهات متنافسة في رسم بياني واحد موحد. عند تطبيق التنعيم على مجموعات متعددة من البيانات في آن واحد، يجب معالجة كل مصفوفة على حدة وتوليد دوال استيفاء مستقلة لكل متغير لضمان استقلالية الحسابات.

لتحقيق أعلى مستوى من الوضوح البصري ومنع التداخل المشوش بين المنحنيات المتقاطعة، يتم استخدام لوحات الألوان المتباينة مع تنويع أنماط الخطوط (مثل دمج الخط المصمت مع الخط المتقطع) وتعديل أحجام وأشكال العلامات النقطية لكل مجموعة. كما يمكن استخدام النوافذ الفرعية المتعددة (Subplots) عبر plt.subplots(nrows, ncols) لفرز المنحنيات ومقارنة درجات التنعيم المختلفة ($k=1$ مقابل $k=2$ و $k=3$) جنباً إلى جنب في لوحة متكاملة.

يساعد هذا العرض المقارن المحكم في تقييم مدى حساسية النماذج لدرجة التنعيم والتأكد من اتساق السلوكيات العامة لمختلف المتغيرات عبر نفس المجال الإحداثي، مما يرفع من جودة الأوراق البحثية والتقارير الهندسية الشاملة.

12. أفضل الممارسات والمعايير للنشر العلمي

12.1 الحفاظ على النزاهة العلمية وتجنب التضليل البصري

تمثل النزاهة العلمية والشفافية الركيزة الأساسية التي يجب أن تحكم عمليات تنعيم وتعديل الرسوم البيانية في الأبحاث والمطبوعات الأكاديمية. إن الهدف من التنعيم يجب أن يظل دائماً منحصراً في توضيح الاتجاه وتسهيل الفهم البصري، ويجب الحذر الشديد من استخدامه لإخفاء تشتت البيانات أو التستر على ضعف الارتباط الإحصائي للنتائج التجريبية.

من القواعد الإلزامية في النشر العلمي توضيح استخدام الاستيفاء الرياضي وطبيعته ونوعه في الحواشي الإيضاحية للشكل (Figure Captions)، مثل كتابة: “المنحنى المتصل يمثل استيفاء شريحة تكعيبية ($k=3$) مستنتجة من نقاط القياس الموضحة بالدوائر“. تضمن هذه الشفافية إدراك القارئ والمحكم للحدود الفاصلة بين البيانات المقاسة فعلياً والقيم الوسيطة المقدرة رياضياً.

كما يُحظر نهائياً استخدام دوال الاستيفاء لتوليد واستنتاج قيم تقع خارج النطاق الفعلي للتجربة (الاستقراء الخارجي) وعرضها كحقائق علمية دون تمييز بصري صريح؛ فالاستقراء بواسطة كثيرات الحدود يتسم بعدم الاستقرار الرياضي الشديد وقد يقود إلى نتائج وهمية مضللة كلياً تدمر مصداقية البحث العلمي.

12.2 تصدير المخططات بدقة طباعية فائقة

تشترط دور النشر والمجلات العلمية العالمية (مثل IEEE وNature وElsevier وSpringer) معايير تقنية صارمة لجودة ودقة الرسوم البيانية المرفقة بالأوراق البحثية. تتصدر هذه المعايير التوصية باستخدام “التنسيقات الموجهة” (Vector Graphics Formats) مثل PDF وSVG وEPS عند تصدير المخططات عبر دالة plt.savefig.

تتميز التنسيقات الموجهة بأنها لا تخزن الصورة على هيئة مصفوفة بكسلات ثابتة، بل تخزنها كأوامر ومعادلات هندسية رياضية، مما يعني أن المنحنى الأملس سيحتفظ بنعومته واستدارته المطلقة مهما تم تكبير المخطط أو طباعته بأحجام ضخمة دون أي ظهور للبكسلة أو فقدان للجودة الطباعية نهائياً.

في الحالات التي تتطلب فيها المجلات تصدير الصور بتنسيقات نقطية نقطية (Raster Formats) مثل PNG أو TIFF، يجب ضبط معامل الكثافة النقطية بدقة عالية لا تقل عن 300 إلى 600 نقطة في البوصة باستخدام المعامل dpi=300 داخل أمر الحفظ:

$$\text{plt.savefig}(‘smooth_curve.png’, \text{d\pi}=300, \text{bbox_inches}=’tight’)$$

يضمن تفعيل المعامل bbox_inches='tight' إزالة كافة الهوامش البيضاء الزائدة وقص الرسم بدقة هندسية متناسقة تتناسب تماماً مع قوالب النشر والصفحات الأكاديمية.

12.3 بناء دوال برمجية معيارية قابلة لإعادة الاستخدام

لضمان استدامة المشاريع البرمجية وقابلية صيانتها وفق أفضل ممارسات هندسة البرمجيات النظيفة (Clean Code)، يُوصى دائماً بتغليف خطوات استيفاء وتنعيم المنحنيات داخل دالة برمجية مخصصة ومعيارية تقبل المعطيات المتغيرة وتُرجع المنحنى المنسق جاهزاً للاستخدام.

يجب أن تشتمل هذه الدالة على معالجة قوية للاستثناءات وفحص تلقائي للترتيب التصاعدي وتكرار الإحداثيات، مع تزويدها بنصوص توثيقية وافية (Docstrings) تشرح البارامترات المدخلة، والأنواع البيانية، والمخرجات المتوقعة، مما يسهل مشاركتها بين أعضاء الفريق البحثي أو إعادة استخدامها عبر مختلف المشاريع والتحليلات اللاحقة دون تكرار الكود.

يضمن هذا النهج المعياري توحيد المعايير الرسومية والجمالية عبر كافة مخططات المشروع، ويقلل من احتمالية الأخطاء الحسابية، ويوفر بيئة تطويرية احترافية تجمع بين الرصانة الرياضية، والكفاءة البرمجية، والجمالية البصرية الاستثنائية.

خاتمة

استعرضنا في هذا الدليل المتكامل والشامل الرحلة البرمجية والرياضية لتحويل الرسوم البيانية في بايثون من مسارات خطية منكسرة إلى منحنيات ملساء فائقة الانسيابية والجمال باستخدام منظومة المكتبات المتكاملة Matplotlib وNumPy وSciPy. وقد تبين لنا بجلاء أن التنعيم البياني ليس مجرد تحسين جمالي سطحي، بل هو ممارسة علمية وحسابية عميقة تستند إلى نظريات الاستيفاء التكعيبي وشرائح B-Splines وشروط اتصال المشتقات لتمثيل العمليات المستمرة بدقة فيزيائية وهندسية عالية.

من خلال التحكم الواعي في معاملات الدرجة ($k$)، وفهم آليات الشروط الحدية، والتمييز بين الاستيفاء التام والترشيح التنعيمي للبيانات المشوبة بالضوضاء، يمتلك الباحث والمهندس اليوم كافة الأدوات الحسابية لإنتاج رسوم بيانية تلبي أعلى المعايير المعرفية والطباعية العالمية. ويبقى التوازن بين الدقة الرياضية الصارمة، والنزاهة العلمية الشفافة، والإخراج البصري الراقي هو المعيار الحقيقي للتميز في عالم التمثيل البصري وتحليل البيانات المتقدم.

References

• De Boor, C. (2001). A Practical Guide to Splines (Revised ed.). Springer-Verlag. https://doi.org/10.1007/978-1-4612-6333-3
• Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90–95. https://doi.org/10.1109/MCSE.2007.55
• Harris, C. R., Millman, K. J., van der Walt, S. J., Gommers, R., Virtanen, P., Cournapeau, D., … & Oliphant, T. E. (2020). Array programming with NumPy. Nature, 585(7825), 357–362. https://doi.org/10.1038/s41586-020-2649-2
• Virtanen, P., Gommers, R., Oliphant, T. E., Haberland, M., Reddy, T., Cournapeau, D., … & SciPy 1.0 Contributors. (2020). SciPy 1.0: Fundamental algorithms for scientific computing in Python. Nature Methods, 17(3), 261–272. https://doi.org/10.1038/s41592-019-0686-2
• Savitzky, A., & Golay, M. J. (1964). Smoothing and differentiation of data by simplified least squares procedures. Analytical Chemistry, 36(8), 1627–1639. https://doi.org/10.1021/ac60214a047
• Dierckx, P. (1995). Curve and Surface Fitting with Splines. Oxford University Press.
• Tufte, E. R. (2001). The Visual Display of Quantitative Information (2nd ed.). Graphics Press.
