كيفية ضبط نسبة العرض إلى الارتفاع في Matplotlib

تُعد عملية تمثيل البيانات بصرياً إحدى الركائز الجوهرية في منهجية البحث العلمي المعاصر والتحليل الإحصائي المتقدم، حيث يتجاوز الرسم البياني كونه مجرد أداة إيضاحية ليغدو وسيلة استدلالية تسهم في استنباط الأنماط، وتحديد العلاقات الارتباطية، واستكشاف الظواهر الكامنة في البيانات المعقدة. ومع ذلك، فإن القوة التعبيرية للمخططات البيانية ترتبط ارتباطاً وثيقاً بمدى الدقة الرياضية والهندسية التي بُنيت على أساسها؛ إذ إن أي خلل طفيف في المقاييس النسبية للمحاور قد يقود إلى تشويه الحقائق العلمية وتضليل القارئ أو الباحث على حد سواء. وهنا يبرز مفهوم «نسبة العرض إلى الارتفاع» بوصفه متغيراً حاسماً يتحكم في التناسب المكاني بين وحدات القياس، ويضمن نقل الرسالة العلمية بأمانة وموضوعية ومطابقة تامة للواقع الرياضي.

تتبوأ مكتبة Matplotlib موقع الصدارة كمعيار واقعي لإنتاج الرسوم التوضيحية العلمية في بيئة لغة البرمجة بايثون، نظراً لما تتمتع به من مرونة معمارية فائقة وقدرة استثنائية على التحكم في أدق التفاصيل الرسومية. غير أن هذه المرونة المعمارية تفرض على المستخدم فهماً عميقاً لآليات التحكم في فضاء الإحداثيات؛ فالسلوك الافتراضي للمكتبة يقوم على التمدد التلقائي للمحاور لملء كامل المساحة المتاحة للإطار الحاوي، وهو ما يؤدي في كثير من الحالات إلى تشويه النسب البصرية للمتغيرات الفيزيائية أو الهندسية. لذا، فإن الإحاطة بكيفية ضبط نسبة العرض إلى الارتفاع تمثل مهارة أساسية لا غنى عنها لكل ممارس للتحليل الإحصائي أو باحث يسعى لنشر أعماله في المجلات الأكاديمية المحكمة ذات المعايير الصارمة.

يهدف هذا المقال الأكاديمي الشامل إلى تفكيك الأسس الرياضية والإدراكية لنسبة العرض إلى الارتفاع داخل مكتبة Matplotlib، وتتبع رحلة التحويلات الهندسية من فضاء البيانات المجرد إلى فضاء شاشة الإخراج الفيزيائية. وسنتناول بالتحليل النقدي والشرح المستفيض مختلف الدوال البرمجية، وفي مقدمتها الدالة المركزية المتخصصة في ضبط النسبة، مع تفنيد المقاربات الخاطئة الشائعة التي يقع فيها الكثير من المطورين والباحثين، واشتقاق النموذج الرياضي الدقيق للمعايرة، وصولاً إلى استعراض أفضل الممارسات المتبعة في إعداد المخططات للنشر الأكاديمي المتخصص بما يضمن أعلى درجات النزاهة العلمية والدقة البصرية.

1. مقدمة نظرية لمفهوم نسبة العرض إلى الارتفاع في تمثيل البيانات

1.1 التعريف الرياضي لنسبة العرض إلى الارتفاع (Aspect Ratio)

تُعرّف نسبة العرض إلى الارتفاع من المنظور الرياضي والهندسي بأنها النسبة التناسبية بين البُعد الأفقي والبُعد الرأسي لأي كائن ثنائي الأبعاد. وفي سياق تمثيل البيانات والرسوم البيانية، يأخذ هذا المفهوم بعداً رياضياً أكثر دقة وتخصصاً؛ إذ يشير إلى العلاقة بين مقياس المحور الرأسي ومقياس المحور الأفقي، أو بصيغة أخرى: كمية وحدات القياس الفيزيائية على وسيط العرض (مثل البكسل أو البوصة) المخصصة لتمثيل وحدة بيانات واحدة على المحور الصادي مقارنة بوحدة بيانات واحدة على المحور السيني.

يتعين علينا هنا التمييز الصارم بين مفهومين اصطلاحيين يقع الخلط بينهما باستمرار: الأول هو «نسبة الأبعاد الفيزيائية للإطار الخارجي» (Physical Bounding Box Aspect Ratio)، والتي تعبر عن حاصل قسمة العرض الكلي لصندوق الرسم مقاساً بوحدات الطول على ارتفاعه الإجمالي بصرف النظر عن البيانات الداخلية. أما المفهوم الثاني فهو «نسبة مقياس البيانات الداخلي» (Data Scale Aspect Ratio)، وهو النسبة الحسابية الدقيقة بين معدل تغير وحدات المحور الصادي لكل وحدة بكسل ومعدل تغير وحدات المحور السيني لكل وحدة بكسل. إن ضبط هذا التناسب الداخلي هو الذي يحدد ما إذا كانت الدائرة الرياضية ستظهر كدائرة تامة الاستدارة أم كشكل بيضاوي مضغوط.

عندما تتطابق نسبة مقياس البيانات مع النسبة الفيزيائية، نحصل على تمثيل متماثل الأبعاد تماماً (Isotropic)، حيث تتكافأ الوحدة الواحدة على المحور الأفقي مع نظيرتها على المحور الرأسي من حيث الطول الفيزيائي الفعلي. ويُعد هذا التكافؤ مطلباً غير قابل للتفاوض في العديد من التطبيقات العلمية، كالخرائط الجغرافية، ونماذج حركة الموائع، والمحاكاة الهندسية، حيث يؤدي أي اختلاف غير مدروس في التناسب إلى تشويه المسافات وإفساد الزوايا المكانية التي يُفترض أن تعبر عن ظواهر واقعية قابلة للقياس والتحقق المعملي.

1.2 الأهمية الإدراكية والعلمية لضبط مقاييس المحاور

لا يقتصر تأثير نسبة العرض إلى الارتفاع على النواحي الجمالية للمخطط، بل يمتد مباشرة إلى صميم الإدراك البصري البشري والقدرة الإدراكية على التحليل واستنباط الأحكام. ففي دراستهما التأسيسية الرائدة حول الإدراك البياني، أثبت العالمان ويليام كليفلاند وروبرت ماكجيل (Cleveland & McGill, 1984) أن الجهاز البصري للإنسان يفك شفرات العناصر البصرية وفق تدرج هرمي من حيث الدقة؛ حيث يحتل «الموقع على مقياس مشترك» قمة الدقة، يليه «الطول»، ثم يأتي «الميل والزاوية»، وتليهما المساحة والحجم وكثافة الألوان. وبناءً على ذلك، فإن نسبة العرض إلى الارتفاع تلعب دور المحرك المباشر الذي يُعدل الزوايا البصرية والانحدارات الظاهرة للمنحنيات في المخططات الإحصائية.

يؤدي التمدد أو الانكماش غير المضبوط لأحد المحاور إلى توليد ما يُعرف في الأدبيات الإحصائية بـ «مغالطات الانحدار»؛ فالمنحنى الذي يمثل نمواً تدريجياً بطيئاً قد يبدو للمشاهد وكأنه انفجار تصاعدي حاد إذا تم تقليص المحور الأفقي وتمديد المحور الرأسي، والعكس صحيح تماماً؛ إذ إن تمديد المحور الأفقي يفرط في تسطيح البيانات ويخفي التذبذبات الجوهرية والتقلبات الحرجة. ولهذا السبب طوّر كليفلاند وزملاؤه مبدأ «الميل نحو زاوية 45 درجة» (Banking to 45 Degrees)، وهو معيار رياضي يوصي بضبط نسبة العرض إلى الارتفاع بحيث يكون متوسط القيمة المطلقة لانحدار القطع المستقيمة المكونة للمنحنى قريباً من 45 درجة، مما يعظم من قدرة العين البشرية على رصد الفروق الدقيقة في معدلات التغير.

وفي سياق النشر الأكاديمي المحكم، تُخضع المجلات العلمية الرسوم التوضيحية لتدقيق صارم؛ إذ إن نشر مخططات بمقاييس محرفة قد يُعد نوعاً من التضليل العلمي غير المقصود أو المغالطة المنهجية التي تخل بمصداقية البحث. لذا فإن ضبط أبعاد المحاور لا يقتصر على تحسين جودة العرض، بل يمثل التزاماً بالنزاهة العلمية يضمن للقراء والباحثين استخلاص استنتاجات تتوافق كمياً ونوعياً مع الحسابات الرياضية الكامنة خلف الظاهرة المدروسة.

1.3 موقع Matplotlib كمعيار للرسم العلمي في بيئة بايثون

منذ أن وضع جون هنتر (John D. Hunter) اللبنات الأولى لمكتبة Matplotlib في عام 2003، رسخت هذه الأداة مكانتها كحجر زاوية في منظومة الحوسبة العلمية مفتوحة المصدر للغة بايثون. وقد استُلهم تصميمها المعماري في الأصل لمحاكاة واجهات الحوسبة المصفوفية الشائعة في برمجيات مثل MATLAB، إلا أنها تطورت على مدار عقدين لتصبح نظاماً كائني التوجه (Object-Oriented) بالغ القوة والتعقيد، يعتمد على بنية هرمية واضحة تفصل فصلاً تاماً بين مفاهيم متعددة، أبرزها كائن الشكل الإجمالي (Figure)، وكائن المحاور الرسومية (Axes)، والعناصر البصرية الدقيقة (Artists).

تمنح هذه المعمارية المتقدمة للباحث مرونة هندسية استثنائية؛ إذ يمكنه التحكم الرياضي الصريح في كل مكون من مكونات فضاء الإحداثيات. ومع ذلك، فإن هذه القوة تقابلها تحديات تقنية ناجمة عن السلوك الافتراضي الذي صُممت عليه المكتبة؛ فالمكتبة تفترض تلقائياً أن الهدف هو استغلال أكبر مساحة ممكنة من صندوق الرسم المتاح، وبالتالي فإنها تعمد إلى مط البيانات بصورة ديناميكية لتملأ المسافة المحددة بين أطراف الإطار، بغض النظر عن المقاييس النسبية للوحدات الممثلة على المحورين السيني والصادي.

هذا السلوك التلقائي الموجه نحو الملاءمة العامة يجعل التحكم البرمجي الصريح أمراً واجباً ومحورياً عند التعامل مع مجموعات البيانات الحساسة للمقاييس المكانية. فمن دون تدخل برمجي واعٍ يُلزم المكتبة بنسب محددة مسبقاً، ستفقد الرسوم التوضيحية طابعها التماثلي، وتفشل المحاكاة الرياضية في تمثيل أشكالها الطبيعية، وتتحول الدوائر متساوية الأقطار إلى قطوع ناقصة مشوهة بصرياً، مما يستلزم الغوص في أعماق أنظمة الإحداثيات لفهم وتوجيه هذا السلوك بدقة متناهية.

2. فهم أنظمة الإحداثيات في مكتبة Matplotlib

2.1 نظام إحداثيات البيانات (Data Coordinate System)

يُمثل نظام إحداثيات البيانات الفضاء الأساسي الذي يتعامل معه المستخدم مباشرة عند استدعاء أوامر الرسم وإدخال المصفوفات العددية. يعتمد هذا النظام كلياً على القيم الفعلية للمتغيرات قيد الدراسة؛ فإذا كان المحور السيني يمثل تركيزاً كيميائياً يتراوح بين 0 و 0.05 مولار، وكان المحور الصادي يمثل زمن تفاعل يمتد من صفر إلى 3600 ثانية، فإن نظام إحداثيات البيانات يُبنى رياضياً على هذه القيم المطلقة بصرف النظر عن حجم الشاشة أو وسيط الإخراج الذي سيحتضن هذا الرسم لاحقاً.

تتولى كائنات المحاور في Matplotlib تحديد نطاق هذا الفضاء تلقائياً عبر استكشاف الحدود الدنيا والقصوى للبيانات المُدخلة، وهو ما يُعرف بآلية «التحجيم التلقائي» (Autoscaling). وبناءً على هذه الحدود، تُحسب نقاط البداية والنهاية للمحاور (والتي يمكن استخلاصها أو تعديلها برمجياً عبر توابع مثل get_xlim() و set_xlim() ونظائرها الصادية). ويتميز هذا النظام بأنه فضاء تجريدي نقي لا يرتبط بأي وحدة فيزيائية ملموسة كالإنش أو المليمتر أو البكسل، بل يخضع حصرياً للخصائص العددية للمصفوفات والبيانات المدرجة.

تكمن التحديات البرمجية في استجابة هذا النظام لعمليات إعادة الضبط؛ فعند إضافة طبقات بيانات جديدة بمدى عددي مختلف، يعيد النظام ضبط حدوده الافتراضية ما لم يتم قفلها برمجياً. هذا الاستقلال العددي يجعل وحدات المحور السيني ووحدات المحور الصادي تعيشان في عالمين منفصلين تماماً من منظور الحوسبة الرياضية؛ حيث لا تمتلك وحدة واحدة على المحور السيني أي تكافؤ افتراضي مع وحدة واحدة على المحور الصادي، ما لم يتم فرض هذا التكافؤ عبر نظام تحويل هندسي محكم يربط هذا الفضاء المجرد بفضاء الشاشة الملموس.

2.2 نظام إحداثيات العرض وشاشة الإخراج (Display Coordinate System)

على النقيض التام من فضاء البيانات التجريدي، يمثل نظام إحداثيات العرض الواقع الفيزيائي لوسيط الإخراج، سواء كان هذا الوسيط شاشة حاسوب رقمية، أو ملف صورة نقطية (Raster Image)، أو صفحة مطبوعة. تُقاس الأبعاد في هذا الفضاء حصرياً باستخدام وحدات البكسل (Pixels)، حيث تقع نقطة الأصل الإحداثية (0, 0) عادةً في الزاوية اليسرى السفلية لنافذة الرسم الكلية، وتمتد الإحداثيات أفقياً ورأسياً لتشمل كامل العرض والارتفاع الفعليين للنافذة وفق ما تم تخصيصه مسبقاً.

يتأثر نظام العرض تأثراً مباشراً بمتغيرين رئيسيين يتم تحديدهما عند إنشاء كائن الشكل (Figure): الأول هو الأبعاد الفيزيائية المحددة بواسطة المعامل figsize (والتي تُقاس تقليدياً بالبوصات في Matplotlib)، والثاني هو كثافة النقاط في البوصة الواحدة والمعروفة بـ DPI (Dots Per Inch). إن حاصل ضرب هذين المتغيرين هو الذي ينتج العدد الفعلي للبكسلات المتاحة في فضاء العرض؛ فمثلاً يؤدي إنشاء شكل بأبعاد 8×6 بوصات عند كثافة 100 DPI إلى تخصيص مصفوفة عرض مكانية تتألف من 800 بكسل عرضاً و 600 بكسل ارتفاعاً.

إن استقلالية نظام العرض الفيزيائي عن النطاق العددي للبيانات تعني أن صندوق المحاور قد يشغل مساحة قدرها 500 بكسل أفقياً و 400 بكسل رأسياً، دون أي اعتبار لما إذا كانت تلك الـ 500 بكسل تمثل خمس وحدات زمنية أو خمسة آلاف وحدة ضغط جوي. هذا الانفصال البنيوي بين عالم البكسلات وعالم المتغيرات الفيزيائية هو المحرك الرئيسي الذي يستوجب بناء قنوات تحويل هندسية صارمة للتوفيق بين رغبة الباحث في إظهار وحدات البيانات بدقة وقيود المساحة المادية المخصصة للعرض على الشاشات والورق.

2.3 التحويلات الهندسية بين فضاء البيانات وفضاء الشاشة

للربط بين الفضاءين المتباينين — فضاء البيانات اللامتجانس وفضاء العرض الفيزيائي المنظم — توظف مكتبة Matplotlib بنية تحتية هندسية بالغة التعقيد تُعرف باسم «خط أنابيب التحويلات» (Transformation Pipeline). يعتمد هذا الخط بصورة أساسية على مصفوفات التحويل التآلفي (Affine Transformations)، وهي مصفوفات جبرية ثلاثية الأبعاد تُطبق على متجهات الإحداثيات لتنفيذ عمليات التمدد (Scaling)، والإزاحة (Translation)، والتدوير (Rotation) بكفاءة حسابية متناهية.

تعالج هذه التحويلات الهندسية التباين الحتمي الناتج عن اختلاف وحدات القياس؛ حيث يتم اختزال فضاء البيانات أولاً إلى فضاء نسبي يُسمى «فضاء المحاور» (Axes Coordinates)، والذي يمتد من القيمة 0.0 إلى 1.0 في كلا الاتجاهين، ثم يُترجم هذا الفضاء النسبي بدوره إلى فضاء العرض النهائي بالبكسل. وتتجلى المشكلة الجذرية للتشوه الشكلي عندما يحاول النظام الافتراضي ملء الفضاء النسبي للمحاور بالكامل؛ فإذا كان مدى البيانات على المحور الأفقي يبلغ [0, 100] ومدى المحور الرأسي يبلغ [0, 10]، بينما أبعاد الصندوق الفيزيائي مربعة تماماً (مثلاً 400×400 بكسل)، فإن التحويل التآلفي سيجعل كل وحدة واحدة على المحور السيني تشغل 4 بكسلات فقط، في حين ستشغل كل وحدة واحدة على المحور الصادي 40 بكسلاً كاملاً.

هذا التفاوت الضخم — الذي يصل في هذا المثال إلى عشرة أضعاف — هو السبب الجذري لتشوه الأشكال الهندسية؛ حيث تتمدد المنحنيات الرأسية بشكل غير واقعي وتتقلص الزوايا الأفقية بصرياً. ومن هنا، تبرز ضرورة التدخل في مصفوفة التحويل التآلفي لإلزامها بتطبيق معامل تحجيم موحد أو مقيد بنسبة معينة، وهو ما يقودنا مباشرة إلى الأداة البرمجية المصممة خصيصاً لهذه المهمة داخل واجهة برمجة تطبيقات Matplotlib.

3. الدالة المحورية matplotlib.axes.Axes.set_aspect()

3.1 البنية البرمجية والوسائط الخاصة بالدالة

تُعد الدالة set_aspect() التابعة للصنف matplotlib.axes.Axes الأداة الأساسية والمنهجية الرسمية المعتمدة للتحكم في النسبة الهندسية لمحاور الرسم. تمتلك هذه الدالة توقيعاً برمجياً دقيقاً يتضمن ثلاثة معاملات رئيسية تتحكم في ميكانيكية التحويل الهندسي:

set_aspect(aspect, adjustable=None, anchor=None, share=False)

يتحكم المعامل الأول aspect في القيمة المستهدفة للنسبة، ويقبل قيماً نصية محددة مسبقاً (مثل 'auto' و 'equal') أو أعداداً حقيقية موجبة (Floating-point numbers) تعبر رياضياً عن حاصل قسمة مقياس وحدة المحور السيني على مقياس وحدة المحور الصادي مقاسة بالبكسل. وتتدخل هذه القيمة مباشرة في مصفوفة التحويل التآلفي الخاصة بكائن المحور ax، حيث تعيد صياغة معادلات الإسقاط لفرض التناسب المطلوب بدقة مطلقة.

أما المعامل الثاني adjustable، فيحدد الاستراتيجية الهندسية التي ستتبعها المكتبة لتحقيق هذا التناسب؛ إذ يقبل إحدى القيمتين: 'box' أو 'datalim'. فبينما يتحكم الخيار الأول في تغيير الأبعاد الفيزيائية لصندوق المحاور مع تثبيت حدود البيانات الإحصائية، يقوم الخيار الثاني بالعكس تماماً عبر تعديل مدى البيانات التلقائي للإبقاء على الصندوق ثابتاً في مكانه. وأخيراً، يحدد المعامل anchor نقطة التثبيت الجغرافية لصندوق الرسم داخل المساحة المتاحة (مثل 'C' للمركز، أو 'SW' للزاوية الجنوبية الغربية)، مما يضمن استقرار موضع المخطط عند انكماش أبعاده لملء متطلبات النسبة المحددة.

3.2 القيم المحددة مسبقاً: الفارق بين ‘auto’ و ‘equal’

يمثل الخيار aspect='auto' السلوك الافتراضي الذي تنطلق منه كافة المخططات في مكتبة Matplotlib ما لم يتم تحديد خلاف ذلك. في هذا الوضع، يتحرر مقياس البيانات الداخلي تماماً من أي قيود هندسية متماثلة؛ حيث يسمح للمحور السيني والمحور الصادي بالتمدد والانكماش بصورة مستقلة تماماً بغية ملء الحجم المتاح لصندوق الرسم الفيزيائي بأكمله. يُعد هذا السلوك مثالياً في التحليلات الاستكشافية العامة التي تجمع متغيرات ذات وحدات قياس غير متجانسة بتاتاً (مثل مقارنة درجة الحرارة بالدرجات المئوية على المحور الصادي بالزمن بالدقائق على المحور السيني)، حيث لا يوجد معنى فيزيائي لمطابقة وحدة درجة حرارة واحدة بوحدة دقيقة زمنية.

وعلى النقيض التام من ذلك، يأتي الخيار aspect='equal' ليفرض تكافؤاً رياضياً وفيزيائياً مطلقاً وصارماً؛ حيث يطابق طول وحدة المحور السيني الفيزيائي مع طول وحدة المحور الصادي تماماً (أي أن وحدة قياس واحدة على كلا المحورين ستشغل ذات العدد من البكسلات على الشاشة). عملياً، يُعد تمرير aspect='equal' مكافئاً تماماً لتمرير القيمة العددية aspect=1.0؛ إذ يُلزم النظام بجعل المقياس متساوي الأبعاد (Isometric)، مما يحافظ على استدارة الدوائر وتعامد المتجهات وتناسق الأشكال الهندسية دون أدنى تشوه.

ومع ذلك، يفرض تفعيل القيمة 'equal' قيوداً صارمة على المساحة الكلية؛ فإذا كان مدى البيانات على المحور الأفقي أوسع بكثير من المحور الرأسي، فإن المكتبة ستضطر إلى ضغط المحور الصادي فيزيائياً ليصبح نحيفاً للغاية، أو توسيع المحور الأفقي على حساب المساحات البيضاء المتاحة داخل الشكل العام، وهو ما يقود بدوره إلى سلسلة من الآثار الجانبية التخطيطية التي يجب التعامل معها بحذر واحترافية برمجية.

3.3 الآثار الجانبية لتعديل فضاء الإحداثيات داخلياً

عندما تُجبر مكتبة Matplotlib على تطبيق نسبة عرض إلى ارتفاع محددة وصارمة، ينكسر التوافق التلقائي بين أبعاد كائن الشكل الخارجي (Figure) وأبعاد كائن المحاور الداخلي (Axes)؛ مما يؤدي إلى توليد هوامش إضافية وفراغات بيضاء واسعة وغير متوقعة حول صندوق الرسم. يحدث هذا التباين لأن كائن الشكل يحتفظ بأبعاده الفيزيائية الأصلية (المحددة عبر figsize)، في حين يضطر كائن المحاور إلى تقليص أحد أبعاده للبقاء وفياً للنسبة الرياضية المفروضة عليه برمجياً، مما يترك المساحات المقتطعة شاغرة.

يمتد هذا التأثير السلبي ليطال تموضع العناصر التوضيحية المصاحبة للرسم؛ فالعناوين الرئيسية (Titles)، والتسميات التوضيحية للمحاور (Axis Labels)، ومفتاح الرسم (Legend) التي تم ضبطها بالنسبة إلى الإطار الأصلي قد تجد نفسها فجأة معلقة بعيداً عن حواف الصندوق الفعلي للرسم أو متداخلة معه بصورة غير متناسقة. بالإضافة إلى ذلك، قد يؤدي انكماش الصندوق في المنتصف إلى دفع شريط الألوان (Colorbar) أو التسميات النصية الجانبية إلى حواف نافذة العرض، مما يعرضها للقص أو التشويه عند تصدير الصورة إلى صيغ نهائية.

تتطلب معالجة هذه التداعيات الهندسية تدخلاً واعياً في آليات إدارة الهوامش واستخدام دوال تصحيح التخطيط، فضلاً عن الفهم الدقيق لكيفية تفاعل المعاملات المختلفة لتثبيت الإطار وتوجيه اتجاه الانكماش. ولا يتأتى ذلك إلا من خلال التجربة الميدانية وبناء مخططات اختبارية تُمكّن الباحث من مراقبة هذا السلوك وتشخيص أسبابه بشكل تجريبي دقيق.

4. إنشاء مخطط أولي وتحليل سلوكه الافتراضي

4.1 تهيئة بيئة العمل وبناء الشكل الأساسي

لبدء الدراسة العملية التطبيقية لسلوك نسبة العرض إلى الارتفاع، يتعين أولاً تهيئة بيئة العمل البرمجية في لغة بايثون واستيراد المكتبات الأساسية المعتمدة في الأبحاث والتحليلات الأكاديمية. سنعتمد هنا على الواجهة الكائنية لمكتبة Matplotlib باستخدام الموديول matplotlib.pyplot، مع الاستعانة بمكتبة numpy لمعالجة المصفوفات العددية بكفاءة عالية، مما يضمن كتابة شفرات برمجية نمطية تتوافق مع أرقى الممارسات المتبعة في المجتمعات العلمية.

تبدأ الخطوة الأولى بإنشاء الهيكل الحاوي عبر التابع القياسي plt.subplots()، والذي يقوم بتهيئة كائن الشكل وكائن المحور في خطوة برمجية واحدة متكاملة. سنقوم بتعريف مساحة رسم قياسية ذات أبعاد مستطيلة، ولتكن 8 بوصات للعرض و 6 بوصات للارتفاع، وذلك لملاحظة كيفية استجابة المحاور الداخلية لهذا الإطار المستطيل غير المتماثل، وتتبع طريقة تعامل المعالج الرسومي مع هذه المساحة عند تغذية النظام بنقاط بيانية خطية بسيطة.

فيما يلي الشفرة البرمجية المبدئية لتهيئة البيئة ورسم خط بياني محدد لاختبار السلوك الافتراضي للمحاور والتأمل في مخرجاتها الهندسية المبدئية:

import matplotlib.pyplot as plt
import numpy as np

# إنشاء الشكل والمحاور بأبعاد فيزيائية محددة
fig, ax = plt.subplots(figsize=(8, 6))

# تعريف إحداثيات النقاط لنقاط بيانية محددة
x_data = [0, 10]
y_data = [0, 20]

# رسم الخط البياني
ax.plot(x_data, y_data, color='blue', linewidth=2, label='المسار التجريبي')
ax.set_title('المخطط الأولي بالسلوك الافتراضي', fontsize=14)
ax.set_xlabel('المحور السيني (X)', fontsize=12)
ax.set_ylabel('المحور الصادي (Y)', fontsize=12)
ax.grid(True, linestyle='--', alpha=0.6)

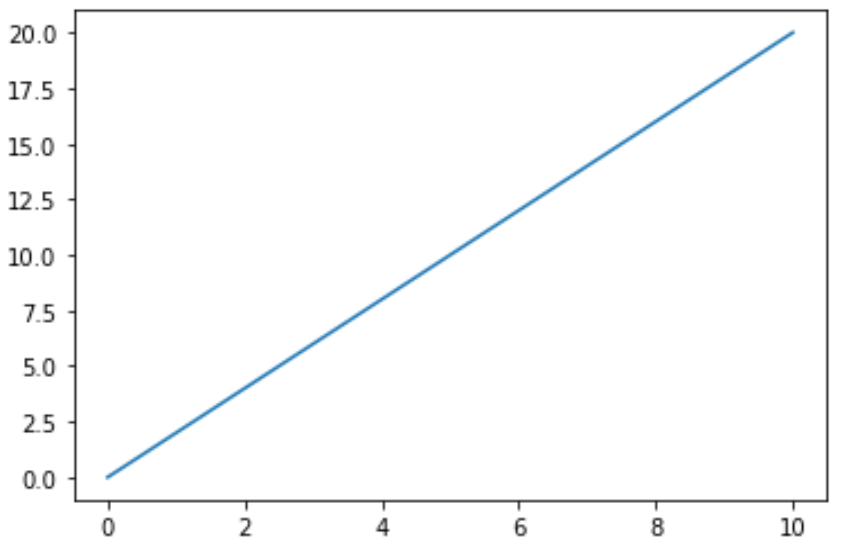

4.2 تنفيذ كود الرسم الأولي وتحليله

عند استدعاء التابع plt.show() أو حفظ المخطط الناتج عن الشفرة السابقة، يظهر للمشاهد خط بياني مستقيم يربط بين نقطة الأصل (0, 0) والنقطة الطرفية (10, 20). وإذا دققنا النظر في المظهر الهندسي العام للمخطط، سنلاحظ فوراً أن صندوق المحاور يمتد ليشغل كامل المستطيل الفيزيائي المخصص له (8×6 بوصات)، حيث يظهر المحور الأفقي أطول فيزيائياً من المحور الرأسي على الشاشة، على الرغم من أن المدى العددي للبيانات على المحور الصادي يبلغ ضعف المدى العددي للبيانات على المحور السيني تماماً.

ينتج عن هذا التوزيع البصري قياس تباين ملحوظ بين طول المحور الأفقي وطول المحور الرأسي مقاساً بالسنتيمتر أو البكسل. فالإطار يظهر كمستطيل عريض، بينما يبدو الخط المستقيم الصاعد بزاوية ميل بصرية تقارب 45 درجة تقريباً في فضاء الرؤية، على الرغم من أن ميله الرياضي النظري المحسوب وفق معادلات الهندسة التحليلية هو حاصل قسمة التغير الصادي على التغير السيني، أي 20 مقسومة على 10، وهو ما يساوي 2.0 بالتمام والكمال.

هذا التباين بين الميل البصري الظاهر للعين المجردة والميل الرياضي الدقيق يعكس الفجوة الكبيرة التي يحدثها السلوك الافتراضي؛ إذ إن العين تخدعها الزاوية البصرية المعتدلة، فيفترض المشاهد غير المتخصص أن معدل التغير بين المتغيرين متقارب أو متوازن، في حين أن المحور الصادي يتضاعف في الحقيقة بمعدل ضعفي المحور السيني، مما يبرهن على خطورة الاعتماد على التمثيل الافتراضي دون ضبط واعٍ للمقاييس النسبية.

4.3 تشخيص مسببات التباين البصري الافتراضي

يكمن التشخيص الدقيق لجذور هذا التباين في البنية التصميمية لمكتبة Matplotlib ذاتها؛ فالمكتبة تفصل فصلاً قاطعاً ومطلقاً بين الأبعاد الهندسية لصندوق المحاور والتوزيع الكمي للنقاط المرسومة داخله. فعندما نحدد figsize=(8, 6)، تقوم المكتبة بتخصيص مستطيل ذي نسبة أبعاد تبلغ 8:6 (أو 1.33:1) للمنطقة الرسومية الإجمالية، ثم تُسقط فضاء البيانات على هذا المستطيل متجاهلة الفروق الحسابية بين نطاقات المتغيرات.

في هذا المخطط الأولي، تم حصر المدى السيني في المجال العددي [0, 10]، بينما حُصر المدى الصادي في المجال العددي [0, 20]. وبما أن الوضع الافتراضي هو aspect='auto'، فإن المحور الأفقي (الذي يمتلك مساحة فيزيائية أطول على الشاشة نظراً لأبعاد الشكل الإجمالية) خُصصت له 10 وحدات بيانات فقط، مما يجعل «كثافة البكسلات لكل وحدة بيانات سنية» مرتفعة جداً. وفي المقابل، فإن المحور الرأسي (الذي يمتلك مساحة فيزيائية أقصر) أُجبر على استيعاب 20 وحدة بيانات كاملة، مما أدى إلى انخفاض حاد في «كثافة البكسلات لكل وحدة بيانات صادية».

هذا التفاوت الشديد في الكثافة البكسلية النسبية هو المسؤول المباشر عن ولادة الزاوية المضللة للخط البياني؛ فالزاوية الهندسية الحقيقية لأي خط في فضاء الرسم لا تتحدد بقيمته الجبرية المجردة فحسب، بل بحاصل ضرب ميله الرياضي في النسبة بين كثافة بكسلات المحور الصادي وكثافة بكسلات المحور السيني. وعندما تكون هذه النسبة غير منضبطة حسابياً، يفقد الرسم البياني قدرته على تمثيل الواقع الفيزيائي بأمانة، مما يمهد الطريق لارتكاب أخطاء فادحة في التفسير والتحليل العلمي.

5. المقاربة الخاطئة الشائعة في ضبط نسبة العرض إلى الارتفاع

5.1 التطبيق السطحي لتعيين النسبة المباشرة

عندما يدرك الباحث أو المطور حدوث تشوه في أبعاد رسمه البياني، يكون رد الفعل التلقائي والأكثر شيوعاً هو التوجه مباشرة إلى توثيق مكتبة Matplotlib والبحث عن دوال ضبط النسبة، ليصطدم بالدالة ax.set_aspect(). وهنا، يقع الغالبية الساحقة من المستخدمين في فخ منهجي وبرمجي متكرر يتمثل في التطبيق السطحي للتابع عبر تمرير القيمة العددية 1.0 بشكل مباشر، على النحو التالي: ax.set_aspect(1.0)، ظناً منهم أن هذا الأمر البسيط كفيل بتحويل المخطط إلى صندوق مربع متطابق الأبعاد الفيزيائية على شاشة العرض.

ينبع هذا الخطأ من افتراض بديهي غير دقيق مفاده أن النسبة 1.0 تعني حتماً جعل الطول الفيزيائي للمحور السيني مساوياً للطول الفيزيائي للمحور الصادي. ويعود جذر هذا الالتباس إلى الخلط المفاهيمي الحاد بين «نسبة أبعاد صندوق العرض الظاهر» (Plot Box Aspect Ratio) و «نسبة مقياس فضاء البيانات» (Data Unit Aspect Ratio)؛ فالمطور يهدف في قرارة نفسه إلى الحصول على صندوق رسم مربع متساوي الأضلاع على الشاشة، ولكنه يستدعي دالة برمجية صُممت لغرض مغاير تماماً يتعلق بمطابقة وحدات البيانات الداخلية وليس بكسلات الشاشة الخارجية.

إن هذا التطبيق المباشر دون إجراء المعايرة الحسابية اللازمة يتجاهل حقيقة أن فضاء الإحداثيات ليس مجرد نافذة بصرية محايدة، بل هو بنية رياضية تفاعلية تعتمد على حدود المجالات العددية للمتغيرات. ونتيجة لهذا الفهم القاصر، تأتي المخرجات البصرية على عكس ما يشتهيه المستخدم تماماً، مما يثير الدهشة والحيرة لدى الكثيرين ممن يجهلون الآلية الجبرية التي تعمل بها الدالة تحت الغطاء المعماري للمكتبة.

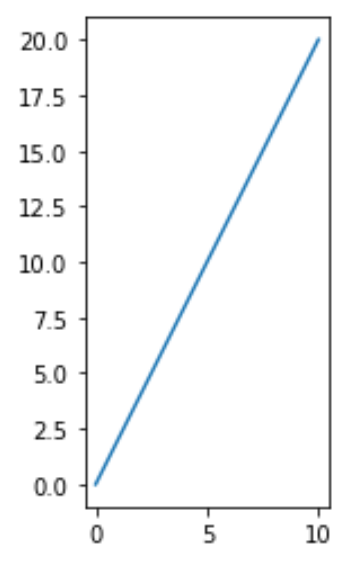

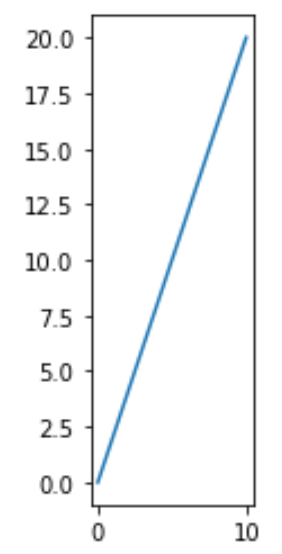

5.2 تحليل التشوه الناتج عن التطبيق المباشر

لتوضيح الكارثة البصرية والهندسية التي يسببها هذا التطبيق الخاطئ، دعنا نتأمل ما يحدث عند إضافة السطر ax.set_aspect(1.0) إلى المخطط السابق الذي يحمل مدى سينياً [0, 10] ومدى صادياً [0, 20]. بمجرد تنفيذ هذا الأمر، تترجم مكتبة Matplotlib المعامل 1.0 حرفياً وفق معناه الرياضي الدقيق: «اجعل البكسلات المخصصة للوحدة الواحدة على المحور السيني مساوية تماماً للبكسلات المخصصة للوحدة الواحدة على المحور الصادي».

وبما أن المحور الصادي يحتوي على 20 وحدة بينما يحتوي المحور السيني على 10 وحدات فقط، ولتطبيق شرط تساوي مقياس الوحدات بدقة، تجد المكتبة نفسها مجبرة رياضياً على جعل المحور الصادي فيزيائياً أطول بمرتين كاملتين من المحور السيني على وسيط العرض. وبما أن أبعاد النافذة الإجمالية محكومة بـ figsize=(8, 6)، فإن الإطار الخارجي ينضغط أفقياً بصورة حادة ليصبح المحور السيني بالغ القصر، في حين يتمدد المحور الرأسي ليملأ أقصى ارتفاع متاح، فتتحول نافذة الرسم إلى مستطيل عمودي رفيع وشديد الضيق!

يفشل المخطط فشلاً ذريعاً في الظهور كشكل مربع متطابق الأضلاع؛ بل يزداد التشوه تفاقماً مقارنة بالسلوك الافتراضي الأصلي. فبدلاً من الحصول على تمثيل بصري متوازن، نجد أنفسنا أمام مساحة شاسعة من الفراغات البيضاء المهدرة على جانبي الصندوق المنكمش، بينما يظهر الخط البياني بزاوية انحدار بالغة الحدة تتجاوز 63 درجة، مما يبرهن بشكل قاطع على أن التمرير الأعمى للقيمة 1.0 دون مراعاة حدود النطاقات يقود حتماً إلى نتائج هندسية كارثية تعيق قراءة البيانات وتنسف التنسيق البصري للتقرير العلمي برمته.

5.3 الدروس المستفادة والتحليل النقدي للخطأ البرمجي

يقودنا هذا التحليل النقدي المعمق إلى استخلاص درس برمجي وهندسي جوهري يمثل نقطة التحول في فهم أدوات التمثيل البصري: إن الدالة set_aspect() تتعامل حصرياً وبشكل قاطع مع «مقياس البيانات الداخلي» (Data Scaling) وليس مع «بكسلات الصندوق الخارجي». فعندما نمرر قيمة عددية تمثل النسبة، فإننا نأمر المكتبة بموازنة أطوال الوحدات الحسابية المجردة في فضاء الرياضيات، وليس موازنة الحواف الفيزيائية للإطار المرسوم على شاشة العرض.

ومن ثم، فإن أي محاولة لمعايرة نسبة أبعاد الرسم البياني يجب أن تتضمن بالضرورة إدخال «مدى المحاور» (Axis Limits) كمتغير رئيسي ومدخل حسابي لا غنى عنه في معادلة المعايرة. فالأبعاد الفيزيائية الناتجة على الشاشة هي حاصل ضرب مباشر بين المدى العددي للمحور ومقياس الوحدة الواحدة المخصصة له؛ وبالتالي يستحيل التحكم في المظهر الخارجي دون موازنة هذين المكونين معاً في معادلة رياضية منضبطة تسبق استدعاء الدالة البرمجية.

إن الانتقال من مرحلة التجربة العشوائية والتخمين البرمجي إلى مرحلة المعايرة المنهجية الرصينة يتطلب منا صياغة نموذج رياضي واضح يشتق معامل التصحيح الهندسي الدقيق استناداً إلى القيم القصوى والدنيا للمحاور، وهو ما سنقوم به تفصيلياً في القسم التالي لوضع إطار عملي قابل للتطبيق البرمجي المباشر والموثوق.

6. المعادلة الرياضية للتحويل الصحيح بين وحدات البيانات ووحدات العرض

6.1 استخلاص حدود المحاور (Axis Limits) برمجياً

تتمثل الخطوة التأسيسية الأولى في بناء المعادلة الرياضية للمعايرة في الاستخلاص البرمجي الدقيق لحدود المجالات العددية التي تستقر عندها المحاور بعد تحميل كافة البيانات وتطبيق عمليات التحجيم التلقائي. توفر مكتبة Matplotlib واجهة برمجية رصينة تتضمن دوال استعلام متخصصة تُمكن الباحث من استخراج هذه الحدود اللحظية بدقة متناهية ودون الاعتماد على التخمين المسبق.

تتجسد هذه الأدوات في التابعين البرمجيين ax.get_xlim() للمحور الأفقي، و ax.get_ylim() للمحور الرأسي. يُعيد كل تابع من هذين التابعين زوجاً مرتباً (Tuple) يحتوي على قيمتين عشريتين تمثلان الحد الأدنى والحد الأقصى للنطاق الفعلي للمحور المعني على التوالي:

x_left, x_right = ax.get_xlim()
y_low, y_high = ax.get_ylim()

من الأهمية المكانية والرياضية بمكان التشديد على ضرورة استخدام دالة القيمة المطلقة abs() عند التعامل مع هذه الفروق في العمليات اللاحقة؛ إذ قد تتضمن البيانات قيماً سالبة، أو قد يعمد الباحث في بعض التطبيقات الفلكية أو الجيولوجية إلى عكس اتجاه أحد المحاور (عبر جعل الحد الأدنى أكبر من الحد الأقصى). لذا يضمن التجريد الحسابي عبر القيمة المطلقة بقاء المسافات الهندسية قيماً موجبة دائماً، مما يحمي المعادلة من إنتاج معاملات سالبة تقود إلى انهيار خوارزميات الإسقاط الهندسي داخل محرك الرسم.

6.2 اشتقاق صيغة المعايرة النسبية للتحويل

لاشتقاق صيغة المعايرة التي تحقق التناسب البصري المطلوب، لنفترض أولاً أننا نرغب في إنتاج مخطط يكون صندوقه الفيزيائي مربعاً تماماً على الشاشة (أي أن نسبة العرض الفيزيائي للصندوق إلى ارتفاعه الفيزيائي تساوي 1.0 بالضبط). لكي يتساوى الطولان الفيزيائيان على الشاشة، يجب أن يكون حاصل ضرب المدى السيني الإجمالي في مقياس البكسل السيني مساوياً تماماً لحاصل ضرب المدى الصادي الإجمالي في مقياس البكسل الصادي:

الطول الفيزيائي السيني = المدى السيني × مقياس وحدة السينات
الطول الفيزيائي الصادي = المدى الصادي × مقياس وحدة الصادات

ولكي يتحقق شرط التساوي الفيزيائي (الطول السيني = الطول الصادي)، يجب أن تنشأ العلاقة الرياضية التالية بين المقاييس:

المدى السيني × مقياس وحدة السينات = المدى الصادي × مقياس وحدة الصادات
وبإعادة ترتيب الحدود الجبرية، نجد أن:

(مقياس وحدة السينات / مقياس وحدة الصادات) = المدى الصادي / المدى السيني

تذكر الآن أن وسيط الدالة aspect في Matplotlib يُعرّف برمجياً بأنه النسبة بين طول وحدة السينات وطول وحدة الصادات؛ أي حاصل قسمة مقياس وحدة السينات على مقياس وحدة الصادات. وبما أننا استنتجنا أن هذه النسبة يجب أن تكافئ حاصل قسمة المدى الصادي على المدى السيني لتحقيق التساوي، فإننا نصل إلى معامل التصحيح الأساسي المطلوب تمريره للدالة، وهو النسبة المعكوسة بين النطاقين العدديين للمحاور.

6.3 النموذج الرياضي النهائي المعتمد

لتعميم هذا النموذج الرياضي بحيث لا يقتصر على الصناديق المربعة فحسب، بل يمتد ليشمل أي نسبة فيزيائية مخصصة يرغب الباحث في فرضها على صندوق الرسم (ولنرمز لهذه النسبة الفيزيائية المستهدفة بالمتغير ratio، حيث تمثل نسبة العرض الفيزيائي الظاهر إلى الارتفاع الفيزيائي الظاهر)، نقوم بدمج هذا المعامل المستهدف ضمن الصيغة المشتقة لنصل إلى النموذج الرياضي الشامل والمعتمد:

aspect = abs((x_right – x_left) / (y_high – y_low)) * ratio

يتميز هذا النموذج الرياضي بالرصانة والكمال البعدي؛ فهو يأخذ في الحسبان بصورة ديناميكية المدى الأفقي الكلي مقسوماً على المدى الرأسي الكلي ومضروباً في النسبة الفيزيائية المطلوبة. فإذا أردنا صندوقاً مربعاً، نضبط ratio = 1.0، فتقوم المعادلة بحساب معامل التحويل الذي يلغي التفاوت بين مجالات البيانات الرقمية تماماً، مما يجبر المحاور على استيعاب تلك المجالات داخل صندوق متطابق الأضلاع فيزيائياً.

يعمل هذا النموذج بكفاءة رياضية مطلقة بغض النظر عن وحدات القياس المستخدمة، ويستجيب تلقائياً لأي تغيير يطرأ على حدود النطاق أو عند إضافة بيانات جديدة تتطلب إعادة تحجيم المحاور. ومن خلال هذا التأصيل الجبري، يتحول ضبط نسبة العرض إلى الارتفاع من عملية تخمين تجريبية محفوفة بالأخطاء إلى إجراء حسابي منهجي ودقيق يضمن التناسق التام بين بنية البيانات ومظهرها الفيزيائي على أي وسيط إخراج.

7. تطبيق كود المعايرة الصحيح: دليل عملي خطوة بخطوة

7.1 صياغة الكود البرمجي الكامل والمنظم

بناءً على الأساس الرياضي المشتق في القسم السابق، سنقوم الآن بصياغة كود بايثون متكامل ونظيف يطبق هذه المنهجية خطوة بخطوة. يتميز هذا الكود بقابليته العالية لإعادة الاستخدام وإمكانية دمجه بسهولة كدالة مساعدة ضمن مكتبات التحليل الإحصائي الكبرى. سنبدأ بتهيئة البيانات وتحديد النسبة الفيزيائية المستهدفة، ثم نستخلص الحدود الحسابية للمحاور، ونطبق النموذج الرياضي لتغذية الدالة set_aspect() بالقيمة الدقيقة المحسوبة ديناميكياً.

فيما يلي التنفيذ البرمجي المنهجي والكامل للمعايرة الصحيحة:

import matplotlib.pyplot as plt
import numpy as np

# إنشاء الشكل والمحاور مع تحديد أبعاد النافذة الكلية
fig, ax = plt.subplots(figsize=(8, 6))

# تعريف بيانات متماثلة مع المثال السابق لاختبار الفرق
x_vals = [0, 10]
y_vals = [0, 20]

# رسم البيانات على المحور
ax.plot(x_vals, y_vals, color='darkgreen', linewidth=2.5, marker='o', label='بيانات المعايرة')

# ضبط النسبة الفيزيائية المستهدفة لصندوق الرسم (1.0 تعني صندوقاً مربعاً تماماً)
target_ratio = 1.0

# استخلاص حدود المحاور الرقمية الحالية
x_left, x_right = ax.get_xlim()
y_low, y_high = ax.get_ylim()

# تطبيق المعادلة الرياضية لاحتساب معامل التحويل الدقيق
calculated_aspect = abs((x_right - x_left) / (y_high - y_low)) * target_ratio

# تطبيق النسبة المحسوبة برمجياً على كائن المحاور
ax.set_aspect(calculated_aspect)

# تحسين التنسيق العام وإضافة العناوين والشبكة
ax.set_title('المخطط بعد المعايرة الرياضية الدقيقة للنسبة', fontsize=14)
ax.set_xlabel('المحور السيني (X)', fontsize=12)
ax.set_ylabel('المحور الصادي (Y)', fontsize=12)
ax.grid(True, linestyle=':', alpha=0.7)
ax.legend()

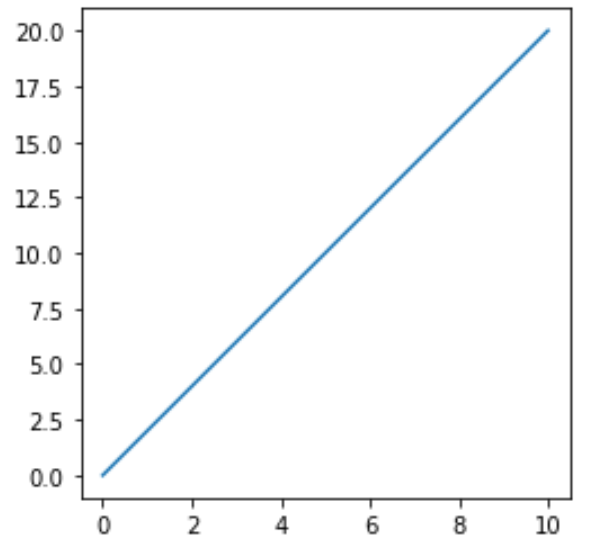

7.2 تطبيق النسبة المحسوبة وعرض النتيجة

عند تنفيذ هذه الشفرة البرمجية المتقنة، نلاحظ تحولاً جذرياً في المظهر الهندسي للمخطط البياني؛ حيث يظهر صندوق الرسم الآن كشكل مربع متطابق الأضلاع تماماً على وسيط العرض الفيزيائي، مما يعكس بصدق تحقيق الشرط target_ratio = 1.0. لم يعد الإطار منضغطاً بصورة مشوهة أو متمدداً بشكل عشوائي كما حدث في المقاربة السطحية الخاطئة، بل استقر في أبعاد متناسقة تلبي التوقعات البصرية والرياضية للمحلل والباحث.

والأهم من ذلك هو التغيير البصري الإدراكي الذي طرأ على ميل الخط البياني ذاته؛ فبما أن الصندوق أصبح مربعاً فيزيائياً، وأصبح المدى السيني مقداره 10 وحدات يشغل كامل الضلع الأفقي للمربع، بينما المدى الصادي مقداره 20 وحدة يشغل كامل الضلع الرأسي للمربع، فإن الخط المستقيم الصاعد يظهر الآن بميل بصري واضح يرتفع رأسياً بسرعة تبلغ ضعفي سرعته الأفقية. وتتطابق هذه الزاوية البصرية بدقة متناهية مع الواقع الرياضي لميل الدالة (الميل = 2.0).

يوثق هذا التحول كيف يمكن لسطر برمجي واحد محسوب بدقة أن ينقذ الرسم البياني من فخاخ التضليل البصري؛ فالقارئ للمخطط المعاير يستطيع على الفور إدراك أن المتغير الصادي ينمو بمعدل مضاعف للمتغير السيني بمجرد النظر إلى زاوية الميل الحادة والمتناسقة، دون الحاجة إلى التدقيق المضني في الأرقام والتسميات، مما يجسد جوهر الهدف الأسمى لعلم تمثيل البيانات والمعلومات.

7.3 اختبار وتعديل قيم النسبة (Custom Aspect Ratios)

تكمن قوة ومرونة المعادلة الرياضية المشتقة في قدرتها على التكيف الفوري مع أي متطلبات تخطيطية خاصة؛ إذ لا يقتصر تطبيقها على إنتاج الصناديق المربعة فحسب، بل يمكن للباحث اختبار وتعديل قيمة المتغير target_ratio لإنشاء مخططات مستطيلة بنسب دقيقة ومضبوطة مسبقاً بما يخدم السياق العلمي للتحليل أو يتوافق مع قيود المساحة في المجلات العلمية.

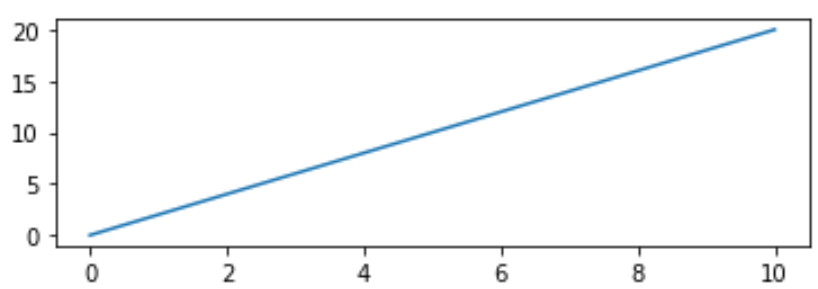

على سبيل المثال، إذا قمنا بتعديل قيمة المتغير إلى target_ratio = 0.5، فإننا نأمر النظام بجعل العرض الفيزيائي للصندوق مساوياً لنصف ارتفاعه الفيزيائي تماماً، مما ينتج مخططاً عمودياً نحيفاً يفيد في عرض المسارات الرأسية كطبقات الغلاف الجوي أو الآبار النفطية العميقة. وفي المقابل، فإن ضبط المتغير على target_ratio = 2.0 سيجعل العرض الفيزيائي ضعف الارتفاع الفيزيائي تماماً، وهو التنسيق الأمثل لتمثيل السلاسل الزمنية الطويلة وتذبذبات الإشارات الكهربائية والموجات الصوتية.

يتم هذا التحول السلس مع الحفاظ التام والكامل على دقة التحويل الرياضي الداخلي؛ فالمعادلة تقوم في كل مرة بإعادة معايرة المقاييس النسبية لضمان أن النسبة الفيزيائية الخارجية المستهدفة تتحقق وتتكامل بانسجام مطلق مع النطاقات العددية الداخلية للبيانات. ويثبت هذا الاختبار كفاءة النموذج الرياضي وقدرته على العمل كمعيار برمجي موحد لكافة أشكال المخططات والرسوم البيانية المتخصصة.

8. التحكم في أوضاع الملاءمة: التباين بين ‘box’ و ‘datalim’

8.1 خاصية adjustable=’box’: تغيير حدود الإطار الخارجي

عندما تُفرض نسبة عرض إلى ارتفاع صارمة على كائن المحاور، يواجه محرك الرسم في Matplotlib مسألة هندسية حتمية: كيف يمكن استيعاب هذه النسبة الجديدة داخل النافذة الكلية؟ هنا يتدخل المعامل adjustable لتحديد استراتيجية الحل. يُعد الخيار الافتراضي والأكثر شيوعاً هو adjustable='box'، وفيه يوجه الأمر للمكتبة بتعديل وتقليص الحدود الفيزيائية لصندوق المحاور ذاته مع تثبيت حدود نطاقات البيانات الرقمية دون أدنى تعديل أو مساس.

في هذا الوضع، تظل القيم العددية الدنيا والقصوى للمحاور (التي حددها المستخدم أو استخلصت عبر التابع ax.get_xlim()) مقدسة ومحفوظة بدقة؛ حيث لا يتم إضافة أي وحدات رقمية وهمية إلى المحاور. وبدلاً من ذلك، تقوم المكتبة بتصغير الصندوق الفيزيائي للمحور السيني أو الصادي لفرض النسبة، مما ينتج عنه انكماش في الحجم الكلي لمنطقة الرسم داخل الشكل وظهور هوامش فارغة إضافية على الأطراف.

يُعد وضع 'box' الخيار الأكاديمي والمنهجي الأمثل في الغالبية الساحقة من السيناريوهات العلمية؛ إذ يضمن الباحث من خلاله بقاء الحدود الإحصائية لبياناته ثابتة بدقة تامة دون تشتيت أو تشويش ناتج عن توسيع النطاقات. إلا أن التحدي التقني في هذا الأسلوب يتمثل في إدارة المساحات المقتطعة والتأكد من أن انكماش الصندوق لا يؤدي إلى تشويه التنسيق البصري العام للوحة المعلومات، خاصة عند بناء مخططات مركبة أو تقارير متعددة اللوحات.

8.2 خاصية adjustable=’datalim’: التعديل التلقائي لحدود البيانات

على الجانب الآخر من المعادلة الهندسية، تقدم المكتبة الاستراتيجية البديلة عبر الوسيط adjustable='datalim'. في هذا الوضع، ينعكس السلوك تماماً؛ حيث يتم تثبيت الحجم الفيزيائي لصندوق المحاور الخارجي كما هو محدد بواسطة أبعاد الشكل الأساسي (Figure)، وتلجأ المكتبة في المقابل إلى تعديل نطاق البيانات الرقمية (Data Limits) تلقائياً لتحقيق نسبة الأبعاد المطلوبة.

إذا كانت النسبة المطلوبة تفرض تمدداً في أحد الأبعاد، فإن المكتبة في هذا الوضع لا تمدد الصندوق، بل تقوم بزيادة النطاق العددي للمحور المعني عبر إضافة وحدات قياس رقمية فارغة على طرفي المحور. فإذا كان مداك الأصلي يمتد من 0 إلى 10، وكان تحقيق النسبة يتطلب ضعف هذه المساحة، فإن المكتبة ستعدل حدود المحور السيني برمجياً لتصبح مثلاً من -5 إلى 15، مع إبقاء نقاط البيانات الأصلية مستقرة في مركز الصندوق الفيزيائي الثابت.

ينطوي هذا الأسلوب على مخاطر إحصائية وبصرية كامنة؛ فالتعديل التلقائي لحدود البيانات قد يُنشئ مساحات بيضاء واسعة وغير مبررة داخل نطاق البيانات ذاته، مما قد يُوحي للمشاهد بوجود مناطق فراغية في القياسات المعملية، أو يؤدي إلى إزاحة نقاط الصفر المرجعية في المخططات الإحصائية. ومع ذلك، يكتسب هذا الأسلوب أهمية بالغة في التصاميم الرسومية الثابتة ولوحات القيادة الرقمية (Dashboards) التي تتطلب بقاء الصناديق موحدة الحجم تماماً على الشاشة لأسباب جمالية وتخطيطية لا تقبل المساومة.

8.3 معايير الاختيار المنهجي بين الأسلوبين

يستلزم الاختيار بين أسلوبي 'box' و 'datalim' موازنة منهجية واعية بين متطلبات الدقة الرياضية المجردة وقيود التصميم البصري العام. تتطلب الأبحاث الأكاديمية الصارمة والمنشورات العلمية في مجالات الفيزياء والكيمياء والعلوم التطبيقية تبني خيار adjustable='box' في معظم الأوقات، لأن الحفاظ على الحدود الرياضية الدقيقة للبيانات يمثل أولوية علمية تتفوق على أي اعتبارات تخطيطية أخرى؛ إذ لا يجوز تغيير نطاقات المحاور الإحصائية لمجرد ملء فراغ بصري في الصفحة.

علاوة على ذلك، يمتلك هذا الخيار تأثيراً مباشراً على المخططات التي تعتمد على شبكات الإحداثيات (Gridlines) وخطوط التدرج (Ticks)؛ فاستخدام 'box' يحافظ على تباعد التدرجات ونقاط التقاطع بدقة رياضية ثابتة، في حين أن 'datalim' قد يؤدي إلى إعادة توزيع خطوط التدرج وإضافة علامات إضافية غير مرغوبة لتغطية النطاق الموسع اصطناعياً. كما تبرز قيود برمجية عند التعامل مع المحاور المشتركة (Shared Axes) بين مخططات متعددة، حيث تفرض مكتبة Matplotlib قيوداً صارمة تمنع في بعض الحالات استخدام وضع 'box' وتلزم المطور بالاعتماد على 'datalim' لتفادي التعارض في مصفوفات التحويل الهندسي المشتركة.

يلخص الجدول التالي أبرز الفروق المنهجية والتقنية بين الاستراتيجيتين لتسهيل الاختيار الدقيق وفق متطلبات التطبيق:

• خاصية adjustable=’box’: تثبت حدود البيانات الرقمية، وتعدل الأبعاد الفيزيائية لصندوق الرسم، وتُعد المعيار الذهبي للأبحاث العلمية والهندسية، وتولد هوامش إضافية خارج الإطار.
• خاصية adjustable=’datalim’: تثبت الأبعاد الفيزيائية للصندوق، وتوسع النطاق العددي للمحاور اصطناعياً، وتُستخدم بكثرة في لوحات القيادة والواجهات التفاعلية الثابتة، وتولد فراغات داخل فضاء البيانات نفسه.

9. حالات استخدام متقدمة وضبط النسبة في المخططات التخصصية

9.1 المخططات المتماثلة فيزيائياً وهندسياً (Isotropic Plots)

تُمثل المخططات المتماثلة فيزيائياً وهندسياً (Isotropic Plots) إحدى أهم وأدق حالات الاستخدام التي تتجلى فيها القيمة الحقيقية لضبط نسبة العرض إلى الارتفاع. في هذه المخططات، تحمل المحاور وحدات القياس الفيزيائية ذاتها وبنفس المعنى المكاني الصريح (مثل إحداثيات الموقع بالأمتار أو الكيلومترات، أو مجالات الجهد الكهربائي في الفضاء ثنائي الأبعاد). إن أي خلل طفيف في توحيد المقياس بين المحاور يقود فوراً إلى تشويه هندسي ينسف المعنى العلمي للشكل.

يتجلى هذا التحدي بأوضح صوره عند رسم المسارات الدائرية أو الأشكال الهندسية المغلقة؛ فإذا رغبنا في رسم مسار مداري دائري لجسم سماوي يخضع لقانون الجاذبية المركزية، فإن استخدام الوضع الافتراضي سيحول هذا المدار الدائري حتماً إلى قطع ناقص (Ellipse) مشوه بصرياً، مما قد يدفع المشاهد إلى الاعتقاد الخاطئ بأن المدار ذو شذوذ مداري (Eccentricity) مرتفع، خلافاً للواقع الحسابي.

يمتد هذا المتطلب الصارم إلى تمثيل بيانات نظم المعلومات الجغرافية (GIS) والخرائط الإقليمية المصغرة ومحاكاة ميكانيكا المواد؛ إذ يؤدي تشويه نسبة العرض إلى الارتفاع إلى تشويه الزوايا بين المتجهات وانحراف حسابات المساحات والمحيطات المكانية. في مثل هذه الحالات التخصصية، يصبح استدعاء ax.set_aspect('equal') أمراً لا مفر منه لضمان تماثل فضاء الرسم وحفظ الخصائص الإقليدية الأساسية للمنظومة الهندسية قيد التمثيل والدراسة.

9.2 الصور المصفوفية والخرائط الحرارية (Heatmaps / imshow)

تفرض الصور المصفوفية والخرائط الحرارية، التي يتم إنشاؤها عبر التابع الشهير plt.imshow()، تحديات نوعية خاصة فيما يتعلق بإدارة نسبة العرض إلى الارتفاع؛ إذ تتعامل هذه المخططات مع شبكات من الخلايا الثنائية (Pixels أو Grids) التي تمثل مصفوفات رقمية مستمرة (مثل مصفوفات الارتباط الإحصائي، أو مصفوفات التوزيع الحراري، أو الصور الطبية كأشعة الرنين المغناطيسي).

يمتلك التابع imshow() وسيطاً خاصاً به يحمل الاسم ذاته aspect، ويتفاعل هذا الوسيط بشكل مباشر مع دالة set_aspect() الخاصة بكائن المحاور. والسلوك الافتراضي الصارم في imshow() هو اعتماد aspect='equal'، وهو ما يضمن عرض خلايا المصفوفة كمربعات تامة التناظر (1:1)، مما يحافظ على الأبعاد المترية للصور الرقمية والبيانات الميدانية ويمنع استطالة الخلايا في أي اتجاه.

ومع ذلك، في بعض التطبيقات الإحصائية المعقدة — كمصفوفات الارتباط بين مئات المتغيرات على المحور الأفقي ومجموعة صغيرة من المتغيرات على المحور الرأسي — يؤدي هذا التماثل المربع الصارم إلى إنتاج خريطة حرارية شريطية بالغة الطول والنحافة يستحيل قراءتها أو إدراجها ضمن تقرير علمي. في هذه الحالات المحددة، يُنصح بكسر هذا التماثل بوعي عبر تمرير aspect='auto' داخل imshow() أو تعديل النسبة يدوياً عبر ax.set_aspect()، مما يسمح للخلايا بالتمدد كمستطيلات تملأ المساحة المتاحة وتتيح فحص الأنماط وتدرجات الألوان بوضوح وسلاسة بصرية فائقة.

9.3 المخططات الفرعية المتعددة (Subplots) وتوحيد المقاييس

تزداد التحديات المعمارية تعقيداً عند الانتقال من رسم منفرد إلى شبكة معقدة من المخططات الفرعية المتعددة (Subplots) داخل كائن الشكل الواحد (Figure). فعندما يفرض الباحث نسب أبعاد صارمة على كل مخطط فرعي على حدة (باستخدام set_aspect('equal') أو المعادلة الحسابية المشتقة)، تبدأ الصناديق الفيزيائية للمحاور في الانكماش بصورة مستقلة ومتباينة استناداً إلى نطاقات البيانات الخاصة بكل مخطط، مما يؤدي إلى انهيار المحاذاة التخطيطية الشاملة لشبكة الرسوم وتفاوت الفراغات الفاصلة بينها.

تتمثل المشكلة الأولى في هذا السياق في تباين أحجام الصناديق المتجاورة، مما يشوه المظهر الجمالي الموحد للتقرير؛ أما المشكلة الثانية فتتمثل في اتجاه انكماش الرسم داخل الفضاء المخصص له. وهنا يأتي دور المعامل anchor التابع لدالة set_aspect()؛ إذ يتيح هذا المعامل توجيه موقع انكماش الصندوق بدقة جغرافية (مثل تثبيت كافة الصناديق إلى الزاوية الشمالية الغربية 'NW' أو محاذاتها جميعاً في المركز 'C')، مما يضمن بقاء خطوط البداية والنهاية للمحاور متناسقة عبر كامل الشبكة الرسومية.

بالإضافة إلى ذلك، فإن استخدام أدوات التنسيق المتقدمة مثل GridSpec بدلاً من التوابع البسيطة يمنح المطور قدرة فائقة على تخصيص أوزان وعروض نسبية متفاوتة لأعمدة وصفوف الشبكة، مما يتيح التوفيق بين متطلبات النسب الصارمة لكل مخطط فرعي والمحافظة في الوقت ذاته على تناسق المسافات البينية وتفادي التداخل المشوه بين التسميات التوضيحية للمحاور المتقاربة.

10. أفضل الممارسات الأكاديمية واستكشاف الأخطاء الشائعة وإصلاحها

10.1 معالجة مشكلات الهوامش الزائدة والفراغات البيضاء

تُعد الهوامش البيضاء المفرطة والفراغات الشاغرة الواسعة العرض الجانبي الأكثر إزعاجاً وشيوعاً عند فرض نسب أبعاد مقيدة على المخططات البيانية؛ حيث يتبقى جزء كبير من المساحة المحجوزة لكائن الشكل الأصلي (Figure Canvas) غير مستغل بعد انكماش صندوق المحاور لتحقيق النسبة المطلوبة. تقود هذه المشكلة إلى إهدار المساحات المخصصة في الأوراق العلمية وظهور الرسم في حجم ضئيل غير متناسق مع حجم الصفحة المطبوعة.

للتغلب على هذه المشكلة الشائعة بفاعلية أكاديمية، توفر مكتبة Matplotlib مجموعة من الأدوات البرمجية الرفيعة؛ في مقدمتها التابع plt.tight_layout() ومحرك التخطيط التلقائي layout='constrained' المدمج في الإصدارات الحديثة من الدالة plt.subplots(). تعمل هذه الأدوات على استشعار الحدود الفعلية لصناديق المحاور بعد تقليصها، وإعادة احتساب وضغط المسافات البينية لتلائم تلك الصناديق المنكمشة بدقة متناهية.

وعلاوة على ذلك، يمثل استخدام المعامل bbox_inches='tight' عند تصدير الرسم وحفظه عبر التابع plt.savefig() السلاح الأقوى لقص واجتثاث كافة المساحات البيضاء الزائدة حول الرسم؛ حيث يقوم هذا الأمر بحساب الصندوق المحيط الفعلي لكافة العناصر المرئية وقص أطراف الصورة الفيزيائية تماماً لتبدأ وتنتهي عند حواف الرسم الحقيقية، مما يضمن ظهور المخطط بحجم مثالي وجاهزية تامة للإدراج الفوري في برمجيات تحرير المستندات العلمية مثل LaTeX دون الحاجة لأي معالجة بصرية يدوية لاحقة.

10.2 الحفاظ على استقرار الأبعاد عند التصدير والنشر (savefig)

تفرض المجلات العلمية المرموقة (مثل دور النشر Nature و IEEE و Elsevier) معايير تقنية صارمة للغاية فيما يخص جودة وتنسيق الرسوم التوضيحية المعدة للنشر؛ وتتضمن هذه المعايير تحديد أبعاد دقيقة لعمود الطباعة (غالباً ما تتراوح بين 80 إلى 90 ملم للأعمدة الفردية، و 180 ملم للأعمدة المزدوجة)، مع اشتراط كثافة نقطية عالية لا تقل عن 300 إلى 600 DPI لضمان وضوح التفاصيل الدقيقة للأشكال والبيانات.

عند تصدير المخططات باستخدام التابع plt.savefig()، يجب على الباحث الانتباه إلى أن حفظ الرسوم بصيغ نقطية (Raster Formats) مثل PNG أو TIFF يتطلب التأكد التام من عدم تأثر نسب الأبعاد بتبديل دقة العرض؛ فالنسبة الرياضية المحسوبة يجب أن تظل مستقرة وصامدة بغض النظر عن عدد البكسلات الإجمالي الناتج. ومن هذا المنطلق، يُوصى بشدة في الأوساط الأكاديمية بالاعتماد على التنسيقات المتجهة (Vector Formats) مثل PDF و SVG و EPS عند تصدير الرسوم البيانية للنشر العلمي؛ إذ تحتفظ هذه الصيغ بتعريفات هندسية تآلفية خالصة لنسب الأبعاد والمحاور، مما يضمن بقاء التناسب ثابتاً وتفادي أي تشوه نقطي عند تكبير المخطط أو تصغيره أثناء مراحل التصفيف الطباعي للمجلة.

كما ينبغي التحقق المستمر من توافق الخطوط والألوان مع معايير الطباعة باللونين الأبيض والأسود أو التدرج الرمادي (Grayscale)، والتأكد من أن انكماش المحاور لضبط النسبة لم يتسبب في تقليص أحجام الخطوط والتسميات التوضيحية إلى حدود تصبح معها غير مقروءة للعين المجردة عند طباعة المقال الورقي النهائي.

10.3 قائمة مرجعية لضمان النزاهة العلمية والدقة البصرية للمخطط

لضمان التزام الرسوم البيانية بأعلى معايير النزاهة العلمية والدقة البصرية المطلوبة في الأبحاث الرصينة، يُنصح الباحثون باتباع قائمة تحقق منهجية تتألف من خطوات مراجعة صارمة تسبق اعتماد المخطط النهائي وإدراجه في مسودات النشر:

• التحقق من التناسق الحسابي: التأكد من أن التناسب بين خطوط التدرج (Ticks) على المحورين السيني والصادي يعكس بدقة القيمة المستهدفة لنسبة العرض إلى الارتفاع، وعدم وجود أي انضغاط بصري خفي.
• التوثيق الصريح للنسبة: الإشارة الواضحة والمباشرة في نص التسمية التوضيحية المصاحبة للرسم (Figure Caption) إلى النسبة المستخدمة في المخطط، خاصة إذا كانت نسبة غير متماثلة فُرضت عمداً لخدمة أغراض تحليلية محددة.
• مراجعة زوايا الانحدار: تطبيق مبادئ الإدراك البصري (كالتحقق من اقتراب متوسط الميول من زاوية 45 درجة عند دراسة معدلات التغير السريعة) لضمان خلو المخطط من أي تضليل إدراكي غير متعمد.
• اختبار ثبات الصندوق: مراجعة سلوك المعامل adjustable والتأكد من أن خيار 'datalim' لم يُضف نطاقات رقمية فارغة مضللة تُفسر خطأً على أنها مناطق انعدام للبيانات.
• معاينة المظهر النهائي المطبوع: فحص الشكل بصيغته المتجهة النهائية وتفقد خلوه من أي فراغات بيضاء مشوهة أو قص غير مقصود للنصوص والأرقام التوضيحية عند الحواف الخارجية.

خاتمة

إن الإحاطة بمفهوم نسبة العرض إلى الارتفاع وضبطه بدقة متناهية داخل مكتبة Matplotlib تتجاوز كونها مجرد مهارة تنسيقية أو ممارسة برمجية هامشية؛ بل تمثل ركيزة جوهرية من ركائز النزاهة المنهجية والأمانة العلمية في تمثيل البيانات وتحليلها. لقد كشف هذا المقال الأكاديمي الموسع عن الفجوة الكبيرة بين السلوك الافتراضي التلقائي للمكتبة والتوقعات الفيزيائية للباحثين، مفنداً الأخطاء المنهجية الناتجة عن التطبيق السطحي للدوال دون إدراك لطبيعة خط أنابيب التحويلات الهندسية ومصفوفاتها التآلفية الكامنة.

من خلال اشتقاق وتطبيق النموذج الرياضي الشامل للمعايرة، وربط حدود النطاقات الرقمية للمحاور بالنسب الفيزيائية المستهدفة، يمتلك المحلل والباحث الآن زمام السيطرة الكاملة على هندسة فضاء الرسم، مما يُمكّنه من صياغة مخططات متطابقة مع الواقع الرياضي، تتفادى مصائد التضليل البصري وتلبي أدق المعايير المفروضة في الدوريات العلمية العالمية. إن الاستثمار في ضبط هذه التفاصيل الهندسية الدقيقة هو الضمان الأكيد لنقل الرسالة العلمية بأعلى درجات الوضوح والوقار والاحترافية التي تقتضيها رصانة البحث العلمي المعاصر.

المراجع

• Cleveland, W. S., & McGill, R. (1984). Graphical perception: Theory, experimentation, and application to the development of graphical methods. Journal of the American Statistical Association, 79(387), 531–554. https://doi.org/10.1080/01621459.1984.10478080
• Cleveland, W. S., McGill, M. E., & McGill, R. (1988). The shape parameter of a two-variable graph. Journal of the American Statistical Association, 83(402), 289–300. https://doi.org/10.1109/MCSE.2007.55
